RELCO RTS1 LED Bedienungsanleitung

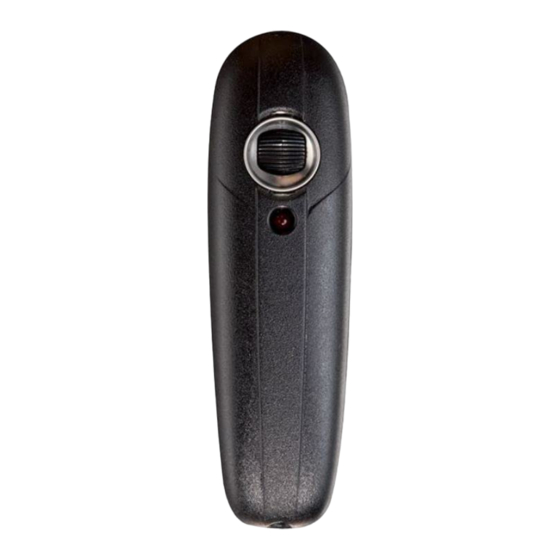

RTS1 LED
I
Varialuce elettronico da tavolo in classe I e II per:
- Lampade alogene e LED dimmerabili 100-240V~ - 50/60Hz
Caratteristiche generali
- Regolatore elettronico universale con comando rotativo;
- Grado di inquinamento 2;
- Indice di resistenza alle correnti superficiali (PTI175);
- Livello della prova del filo incandescente (interruttore di livello 1);
- Installazione passante sul filo (spezzafilo);
- Punto luminoso per l'individuazione al buio e segnalazione presenza tensione di rete.
- Fusibile incorporato;
- Alimentazione: 100-240V~ - 50/60Hz
- Potenza:
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
- Il dimmer è dotato di una regolazione di intensità che garantisce soltanto una disconnessione di tipo
elettronico (ε)
Istruzioni d'uso
La regolazione avviene direttamente ruotando la manopola del regolatore. In prossimità del valore minimo di
regolazione il regolatore spegne automaticamente il carico.
Note
Non utilizzare con lampade già provviste di regolatore. Il regolatore non è provvisto di dispositivo d'interruzione
meccanica del circuito elettrico e non fornisce quindi separazione galvanica. In caso di guasto far controllare il fusibile
da un elettricista qualificato e se necessario farlo sostituire con uno dello stesso tipo T 1,6 A H 250V~.
Norme per l'installazione e l'esercizio
Il regolatore si collega passante sul filo utilizzando eventualmente quello di cui è provvisto la lampada. Aprire
l'involucro, chiuso a scatto, facendo ruotare un cacciavite dopo averlo posizionato nella scanalatura fra i due
gusci (Fig.1); cablare come da schema, avvitare i fermacavi verificando la tenuta meccanica dei cavi, chiudere
l'involucro a scatto. Il regolatore non deve essere sottoposto all'azione diretta delle fonti di calore.
La temperatura ambiente di riferimento è di 35° centigradi, ogni 5° in più ridurre del 20% la potenza di targa.
L'installazione è da eseguirsi rispettando le norme CEI vigenti, seguendo scrupolosamente gli schemi di collega-
mento, utilizzando cavo di tipo H03VV-F 3x0,75 mm
di terra almeno 8mm più lungo degli altri.
Il morsetto di terra presente nell'apparecchio può essere utilizzato come terra di protezione del carico.
Serrare accuratamente i morsetti. Ogni apparecchio è stato collaudato e L.C. Relco ne garantisce il funzionamento
a condizione che siano rispettate le norme d'installazione sopra citate e i valori di targa.
Impostazione del minimo
RTS1 LED dispone della funzione di impostazione del livello minimo di regolazione. L'utilizzo con lamapde LED
può rendere necessaria l'impostazione del minimo per evitare fenomeni di lampeggio al minimo. L'impostazione
del minimo si effettua tramite Jumper (Fig. 2). É possibile impostare il livello di funzionamento ad un livello del
10% oppure del 20%. La selezione deve essere effettuata in assenza di tensione di rete.
Jumper in posizione "A" = 20%
Jumper in posizione "B" = 30%
Garanzia
24 mesi dalla data posta sull'apparecchio. La garanzia decade in caso di uso improprio, manomissione, can-
cellazione della data o inserzione di fusibili non idonei o cortocircuitati.
GB
Class I and II electronic table dimmer for:
- Halogen or dimmable LED lamps 100-240V~ - 50/60Hz
General features
- Universal electronic light dimmer with rotary control;
- Pollution grade 2;
- Resistance index to superficial currents (PTI175);
- Incandescent wire test level (level 1 switch);
- Installation along wire;
- Light for locating it in the dark and signalling presence of power
- Fuse incorporated;
- Power supply: 100-240~ - 50/60Hz;
- Power:
HALO 10÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
- The dimmer is supplied with an intensity regulator which guarantees only electronic disconnection (ε)
Instructions for use
Regulation is carried out directly by turning the knob on the dimmer. The dimmer turns off as soon as it reaches
the minimum regulation value.
Notes
Do not use with lamps that already provided with a dimmer. The dimmer is not supplied with a mechanical current
interruption device and therefore does not supply galvanic isolation. If faulty, have a qualified electrician check
the fuse and if necessary replace it with another of the same type T 1,6 A H 250V~.
Installation and operating standards
The dimmer is connected with the wire, possibly using the one belonging to the lamp. Open the latched cas-
ing by putting a screwdriver in the groove between the two cases (Fig.1) and turning it; wire as shown on the
diagram, tighten the cable clamps ensuring that the cables are mechanically sealed, close the latched casing.
The dimmer must not be exposed to the effect of direct heat sources.
The reference room temperature is 35°C. For each 5°C extra, reduce the plate power by 20%. Installation
must be carried out in compliance with the IEC standards in force, following the connection diagrams, using
H03VV-F 3x0.75 mm2 (Ø 6.8 mm) cable, in accordance with safety standards (earth conductor at least 8 mm
longer than the others).
The earthing clamp in the device can be used as earthing protection for the load.
Tighten the terminals. Each device has been test inspected and L.C. Relco guarantees their functioning as long
as the above-mentioned installation standards and data plate values are respected.
Setting the minimum level
RTS1 LED has the function of setting the minimum control level. Use with LED lights can make it necessary to set
the minimum level in order to keep flash phenomena at a minimum. The minimum level is set using a Jumper (Fig.
2). The operating level can be set at either 10% or at 20%. It must be selected with the mains switched off.
Jumper in position "A" = 20%
Jumper in position "B" = 30%
Warranty
24 months from the date placed on the device. The warranty ends if there is improper use, tampering, cancel-
lation of the date or insertion of unsuitable or short-circuited fuses.
F
Variateur d'intensité lumineuse de table en classe I et II pour:
- Lampe halogène ou lampe LED réglable 100-240V~ - 50/60Hz
Caractéristiques générales
- Régulateur électronique universel avec commande rotative;
- Niveau de pollution 2;
- Indice de résistance aux courants superficiels (PTI175);
- Niveau de test au fil incandescent (interrupteur de niveau 1);
- Installation passante sur fil;
- Point lumineux pour l'identification dans l'obscurité et signal présence tension de réseau.
- Fusible incorporé;
- Alimentation: 100-240V~ - 50/60Hz
- Puissance:
2 (Ø 6,8mm) rispettando le norme di sicurezza (conduttore
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
- Le dimmer est doté d'un régulateur d'intensité qui garantit uniquement une déconnexion de type
électronique (ε)
Mode d'emploi
Le réglage se produit directement en tournant le bouton du régulateur. A proximité de la valeur minimum de
réglage, le régulateur éteint automatiquement la charge.
Remarques
Ne pas utiliser avec des lampes déjà équipées de régulateur. Le régulateur n'est pas doté de dispositif d'interruption
mécanique du circuit électrique et il ne fournit donc pas de séparation galvanique.
En cas de panne, faire contrôler le fusible par un électricien qualifié et si nécessaire, le remplacer par un du
même type T 1,6 A H 250V.
Normes pour l'installation et le fonctionnement
Le régulateur se relie en mode passant sur le fil en utilisant éventuellement celui dont est équipé la lampe. Ouvrir le
boîtier, fermé avec déclic, en faisant tourner un tournevis après l'avoir placé dans la rainure entre les deux coques
(Fig. 1) ; câbler conformément au schéma, visser les arrêtoirs en vérifiant l'étanchéité mécanique des câbles,
fermer le boîtier à déclic. Le régulateur ne doit pas être soumis à l'action directe des sources de chaleur.
La température ambiante de référence est de 35° centigrades, tous les 5° supplémentaires, réduire de 20%
la puissance de plaque. L'installation doit être effectuée en respectant les normes CEI en vigueur, en suivant
scrupuleusement les schémas de raccordement, en utilisant un câble de type H03VV-F 3x0,75 mm2 (Ø 6,8mm)
en respectant les normes de sécurité (conducteur de terre d'au moins 8 mm plus long que les autres).
La borne de terre présente sur l'appareil peut être utilisée comme terre de protection de la charge.
Serrer soigneusement les bornes. Chaque appareil a été testé et L. C. Relco en garantit le fonctionnement à
condition que les normes d'installation citées ci-dessus et les valeurs de plaque soient respectées.
Configuration du minimum
RTS1 LED dispose de la fonction de configuration du niveau minimum de réglage. L'utilisation avec des lampes
à LED peut rendre nécessaire la configuration du minimum pour éviter des phénomènes de clignotement au
minimum. La configuration du minimum s'effectue par Jumper (Fig. 2). Il est impossible de configurer le niveau
de fonctionnement à un niveau de 10 % ou de 20 %. La sélection doit être effectuée en l'absence de tension
du réseau.
Jumper en position « A » = 20 %
Jumper en position « B » = 30 %
Garantie
24 mois à compter de la date indiquée sur l'appareil. La garantie devient caduque en cas d'utilisation impropre, de
manipulation frauduleuse, d'effacement de la date ou d'insertion de fusibles non adaptés ou court-circuités.
D
Elektronischer Tisch-Dimmer, Klasse I und II, für:
- Halogenlampen oder dimmbar LED Lampen für 100-240V~ - 50/60Hz.
Allgemeine Daten
- Universeller elektronischer Drehregler;
- Verschmutzungsgrad 2;
- Kriechstromfestigkeit (PTI175);
- Prüfniveau des Glühfadens (Niveauschalter 1);
- Am Kabel durchgehende Installation (Schnurschalter);
- Nachtlicht zur Erkennung im Dunkeln und Netzspannungsanzeige.
- Integrierte Sicherung;
- Stromversorgung: 100-240V~ - 50/60Hz;
- Leistung:
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
- Der Dimmer besitzt eine Stärkeregelung, die nur eine elektronische Trennung (ε) gewährleistet.
Bedienungsanleitung
Die Regelung erfolgt direkt durch Drehen des Reglerknopfes. In der Nähe des minimalen Einstellwerts schaltet
der Regler automatisch die Last ab.
Anmerkungen
Nicht mit Leuchten verwenden, die bereits einen Regler besitzen.
Der Regler besitzt keine Vorrichtung zur mechanischen Unterbrechung des Stromkreises und bietet daher keine
galvanische Trennung. Bei Störungen Sicherung von einem qualifizierten Elektriker kontrollieren und wenn nötig
austauschen lassen, und zwar durch eine desselben Typs T 1,6 A H 250V~.
Vorschriften für die Installation und Betrieb.
Der Regler wird am Kabel eingebaut, ggf. kann dazu das vorhandene Kabel der Leuchte verwendet werden.
Das Gehäuse (mit Schnappverschluss) öffnen, dazu einen Schraubenzieher in die Nut zwischen den beiden
Gehäuseteilen einsetzen und drehen (Abb. 1); gemäß Plan verdrahten, Kabelklemme anschrauben und prüfen,
ob die Kabel mechanisch fest sitzen, Schnappgehäuse schließen. Der Regler darf nicht der direkten Einwirkung
von Wärmequellen ausgesetzt sein.
Die Referenzraumtemperatur beträgt 35° Celsius, bei jedem Anstieg von 5° wird die Nennleistung um 20%
reduziert. Die Installation muss unter Einhaltung der gültigen CEI-Normen erfolgen, die Verbindungsschemen sind
strengstens zu befolgen, es müssen Kabel vom Typ H03VV-F 3x0,75 mm2 (Ø 6,8 mm) verwendet werden und die
Sicherheitsvorschriften (Erdungsleiter mindestens 8 mm länger als die anderen) sind einzuhalten.
Die im Gerät vorhandene Erdungsklemme kann als Schutzerdung der Last verwendet werden.
Ziehen Sie die Klemmen sorgfältig fest. Jedes Gerät wurde geprüft, L. C. Relco garantiert dessen Funktions-
fähigkeit, unter der Bedingung, dass die oben genannten Installationsvorschriften und die Typenschilddaten
beachtet werden.
Einstellung des Minimums
Der RTS1 LED hat eine Funktion zur Einstellung der minimalen regelbaren Leuchtstärke. Bei Anwendung mit
LED-Lampen kann es erforderlich werden, die minimale Leuchtstärke einzustellen, damit es beim Minimum
nicht zu einem Flackern kommt. Die Einstellung des Minimums erfolgt mittels Jumper (Abb. 2). Der Betriebs-
wert kann auf ein Niveau von 10 % oder 20 % eingestellt werden. Die Auswahl muss erfolgen, wenn keine
Netzspannung vorliegt.
Jumper in Position "A" = 20 %
Jumper in Position "B" = 30 %
Garantie
24 Monate ab dem Datum auf der Leuchte. Die Garantie erlischt bei unsachgemäßem Gebrauch, eigenmächtigem
Umbau, Löschung des Datums oder Einsatz ungeeigneter oder kurzgeschlossener Sicherungen.
E
Regulador de luz electrónico de mesa de clase I y II para:
- Lámparas halógenas o lámparas LED ajustable de 100-240V~ - 50/60Hz.
Características generales
- Regulador electrónico universal con mando rotativo;
- Grado de contaminación 2;
- Índice de resistencia a las corrientes superficiales (PTI175);
- Nivel de la prueba del hilo incandescente (interruptor del nivel 1);
- Instalación pasante en el hilo (partidor de hilo);
- Punto luminoso para la identificación en la oscuridad y señalización de presencia de tensión de red.
- Fusible incorporado;
- Alimentación: 100-240V~ - 50/60Hz.
- Potencia:
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
El regulador tiene una regulación de intensidad que garantiza solo una desconexión de tipo electrónico (ε)
-
Instrucciones de uso
La regulación se realiza directamente girando el botón giratorio del regulador. En proximidad del valor mínimo
de regulación, el regulador apaga automáticamente la carga.
MI-60003
Maggio 2017
