RELCO MASTER Omega Anwendungshinweise

MASTER Omega - MINIMASTER Omega - RH Omega
Articolo Codice - Code
Article
Artikel

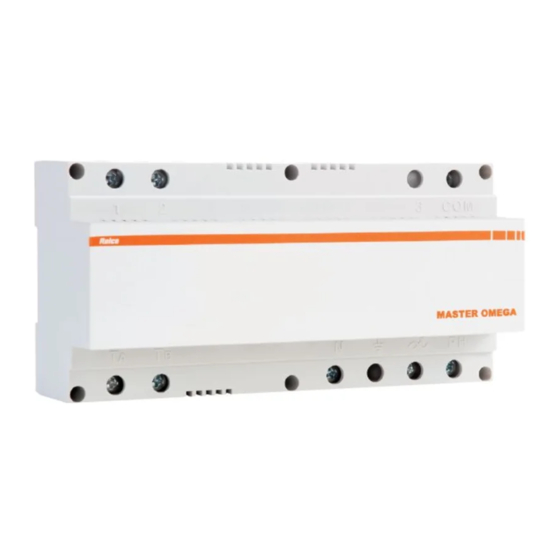

MASTER Omega
MINIMASTER Omega
RH Omega
Lampade alogene e in-
candescenza
Incandescent and halo-
gen lamps
Halogen-und leuchtstof-
flampe
Istruzioni generali di utilizzo
La regolazione avviene per mezzo di pulsanti NA (non a corredo), non
utilizzare quelli dotati di spia luminosa a meno di non alimentare diret-
tamente la spia. L'accensione e lo spegnimento avvengono agendo
con un breve tocco sul pulsante (impulso di accensione e spegnimento
<300mS), al momento dello spegnimento il valore dell'intensità lumi-
nosa viene memorizzato, salvo interruzioni di rete superiori a 200ms.
I modelli MINIMASTER e RH Omega dospongono di 2 morsetti, deno-
minati "MM", che, se ponticellati, consentono di mantenere la memoria
anche in assenza di tensione di alimentazione di rete. In alternativa al
pulsante meccanico classico, è possibile utilizzare il modulo sensoriale
della serie SHUI articolo RIP MO 34 S.., oppure ricevitori infrarosso e
onde radio della serie ALADINO. Per ottenere la variazione, premere il
pulsante fino al raggiungimento del livello desiderato, a livello raggiunto
interrompere il contatto. Qualora durante la regolazione si desideri
invertire il senso, interrompere il contatto
e ripristinarlo, per avere più comandi sarà sufficiente collegare
più pulsanti in parallelo.
Solo per RH OMEGA
RH omega è realizzato con tecnologia IGBT, adatto quindi alla regolazio-
ne di trasformatori elettronici, è dotato inoltre di soft-start, e protezioni;
termica - sovraccarico e corto circuito.
Nell'installazione bisogna prevedere sempre uno spazio d'aria libera
pari a 36 mm (2 moduli DIN) tra un'apparecchiatura e l'altra (Fig. A).
Dove fosse necessario gestire una potenza superiore a 600W è possibile
realizzare un collegamento fino ad un massimo di 4 apparecchiature,
(vedi Fig. 15), con comando sincronizzato per un totale di 2400W, questo
tipo di collegamento è possibile solo se tutti gli RH Omega sincronizzati
sono alimentati tramite la medesima fase. Nell'installazione bisogna
prevedere sempre uno spazio d'aria libera pari a 36mm (2 moduli DIN)
tra un'apparecchiatura e l'altra.
Accessori
Le apparecchiature possono essere abbinate a moduli di interfaccia
per cambiare il tipo di comando, come ANALOG omega che permette
di effettuare la regolazione con un potenziometro (a corredo), oppure
tramite un segnale 0÷10Vcc o ancora, realizzare delle rampe di salita
e discesa. Per maggiori informazioni vedere le descrizioni sul catalogo
di ogni apparecchiatura.
Norme per l'installazione e l'esercizio
Il regolatore elettronico viene collegato in serie al carico, contenere
entro 65 metri la lunghezza della linea pulsanti, per lunghezze superiori
utilizzare un relè di appoggio. In caso di utilizzo con trasformatori, RH
omega per elettronici, MASTER e MINIMASTER per elettromeccanici,
la regolazione deve avvenire sempre ed esclusivamente sul primario
(230V). Il ronzio delle apparecchiature (escluso RH omega), è nella
norma ed è generato dal filtro necessario per la marcatura "CE". Per
la regolazione di trasformatori elettromeccanici, utilizzarne di taglie non
superiori a 300VA, questa limitazione è consigliata per salvaguardare
il trasformatore stesso. La regolazione di trasformatori elettromeccanici
è caratterizzata da ronzio in nessun modo eliminabile.
Moduli
Art.-Nr. Module
Modul
RN0856 10 DIN
RN0855 4 DIN
RN0880 4 DIN
Trasformatori toroidali
Toroidal transformers
Ringkerntransformatoren
Carico Alimentazione
Load Power supply
Anwendung Sapnnung
230Vac - 50Hz
230Vac - 50Hz
230Vac - 50Hz
Trasformatori lamellari
Laminated transformers
Elektronische transfor-
matoren
In caso di installazione in impianti con sistema audio, potrebbero ve-
rificarsi dei disturbi causati dall'accoppiamento dei cavi che portano
segnale audio con quelli della fase regolata (uscita del regolatore),
in questi casi prevedere oltre a due canalizzazioni diverse anche una
distanza minima pari ad un metro una dall'altra, per tutto il tragitto
della linea.
L'installazione è da eseguirsi seguendo scrupolosamente gli schemi di
collegamento, dopo aver tolto tensione all'impianto, l'alloggiamento deve
essere eseguito all'interno del quadro elettrico, dove la temperatura di
riferimento non dovrà essere superiore a 35° C, ogni 10° C in più ridurre
del 20% la potenza di targa. Limitare la lunghezza dei conduttori (max 1
mt) che collegano i morsetti tra il modulo di potenza ed eventuali moduli
ausiliari (ANALOG). Per i cavi di collegamento utilizzare capicorda e
riserrare le viti dopo due ore di funzionamento. La potenza dissipata
dalle apparecchiture è pari a 2W/A per MASTER e MINIMASTER, ed
è invece pari a 3,5W/A per RH omega.
L'impianto deve essere protetto con fusibili ad alto potere di interru-
zione:
MASTER = T 10 AH/250V
RH OMEGA = T 3,15 AH/250V
MINIMASTER = T 6,3 AH/250V
General instructions for use
Apparatuses regulated by N/O pushbutton switches (not supplied);
do not use switches fitted with indicator lights unless the light itself is
powered independently. Switching on and off is done by briefly touch-
ing the button (the switch on and off impulse <300mS). When the light
is switched off, the light intensity is memorized unless power is lost for
more than 200 ms.
The models MINIMASTER and RH Omega have two terminals, denomi-
nated "MM", that if connected with a bridge allow also to maintain the
memory in absence of tension. Where necessary to manage a power
superior to 600W it is possible to realize a connection to a maximum of
4 devices as (Fig. 15), with synchronized command for a total 2400W.
This type of connection is possible only if all synchronized RH Omega
are connected the same phase. In the installation it is necessary to
foreseee a space of free air equal to 36mm (2 DIN modules) between
each 2 devices.
As alternatives to the classic mechanical pushbuttons, a SHUI series
sensor module, article RIP MO 34 S., can be used, or else, infrared or
radio receivers of the Aladino series. To vary the light level, press the
button until the desired level is reached, then interrupt the contact. If
during regulation you wish to change direction, release the button and
then press it again. To have more than one command, you can connect
several push button switches in parallel.
Only for RH OMEGA
The RH omega has been developed with IGBT technology, suitable
therefore for regulating electronic transformers. It is also equipped with
soft-start, and thermal, over-load and short circuit protection. When
installing, always provide free air space of at least 36 mm (2 DIN mod-
Dicembre 2009 - 82MIMA04
Potenza Tecnologia
Power Technology
Leistung Technologie
250÷2000W TRIAC
150÷1000W TRIAC
25÷600W IGBT
Trasformatori elettronici
Electronic transformers
Elektronische transfor-
matoren
