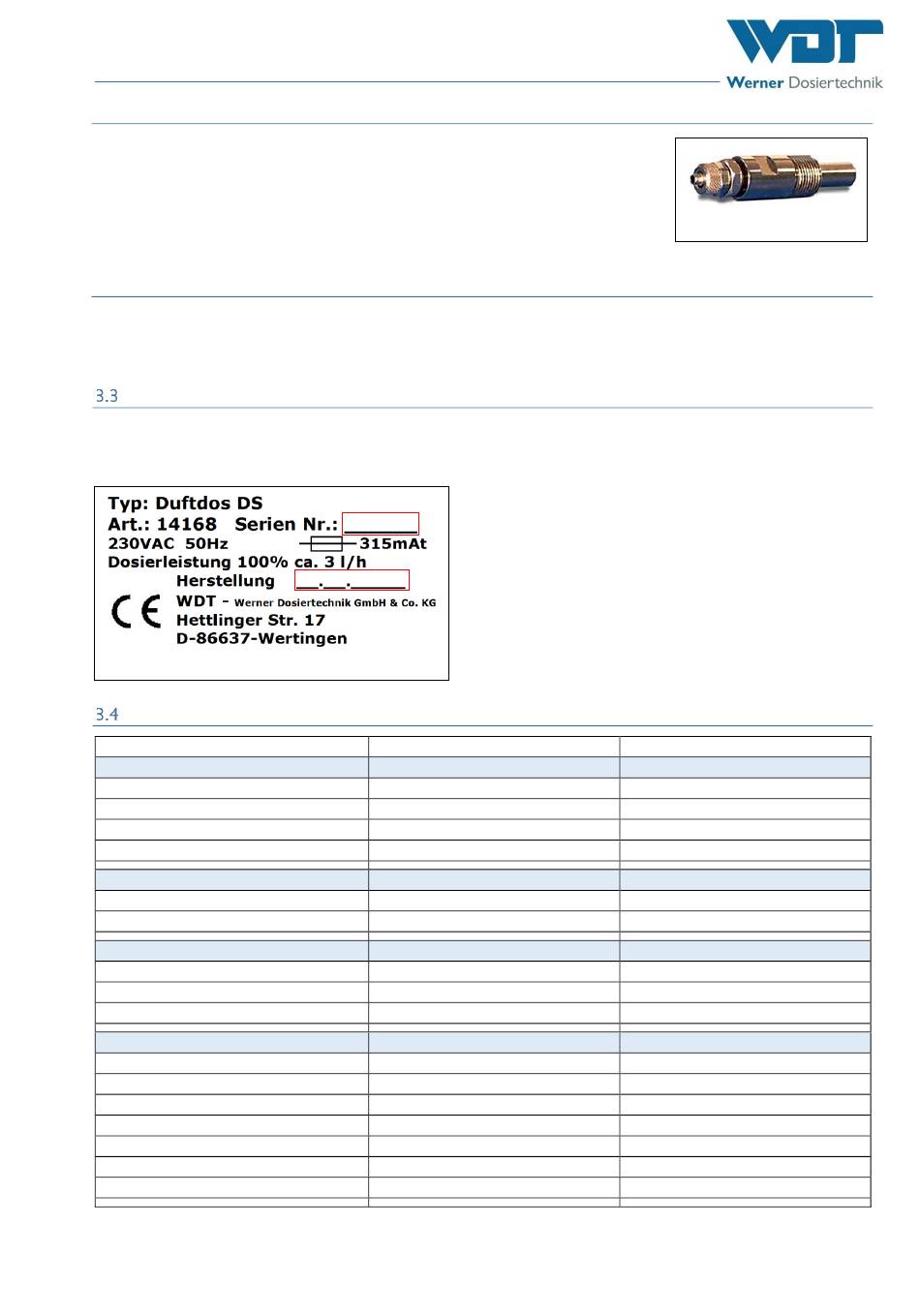

Duftdosierung, Typ DUFTDOS-DS
3.2.3

Dosierventil (Option)

Das Ventil ist ein kombiniertes federbelastetes Rückschlag- und Dosierventil.
Bei einem Defekt der Pumpe oder der Dosierleitung (Schlauchbruch, Wartungsarbeiten)
verhindert das Dosierventil das Eindringen von Dampf aus der Dampfleitung in die
Dosierleitung.
Im störungsfreien Betrieb wird kein Dosierventil benötigt, da der Druck der Pumpe höher
als der Druck in der Dampfleitung ist.
3.2.4

Konsole (Option)

Als Standard wird das Gerät zur Wandmontage geliefert. Der Duftstoffbehälter wird dabei auf den Boden gestellt.
Die optionale Konsole dient zur erhöhten Montage, so dass der Fußboden frei bleibt. Der Duftstoffbehälter wird dabei auf
die Konsole gestellt. Die Konsole ist in zwei Größen lieferbar.
Identifikation des Geräts / Typenschild
Tragen Sie hier die Daten vom Typenschild ihres Geräts ein.
Feld 1: Serien Nr. eintragen
Feld 2:. Herstellungsdatum eintragen
Abbildung 4, Typenschild

Technische Daten

Maße und Gewichte:
Außenmaße
Platzbedarf
Platzbedarf inkl. Bedienung und Wartung ca. 2,00 x 0,60 x 0,90 m (HxBxT)
Gewicht
Steuerung
Dosierleistung
Pausenzeit
Anschlussdaten
Anschluss Dosierung
Elektroanschluss
Schutzart
Betriebsdaten:
Mediumtemperatur
Umgebungstemperatur Technikraum
Luftfeuchtigkeit Technikraum
Saughöhe
Be- und Entlüftung
Betriebsdruck
Förderleistung im Dauerlauf
Index: 02
Änderungsdatum: 14.07.2020
DUFTDOS-DS
ca. 0,18 x 0,08 x 0,14 m (HxBxT)
ca. 0,50 x 0,30 x 0,30 m (HxBxT)
ca. 0,9kg
1, 3, 12 oder 24 ml, je nach Einstellung
am Potenziometer einstellbar
Dosierschlauch Ø 6/4 mm
230 VAC/50Hz, 25 W Eurostecker
IP 44
5-35°C
5-35°C
max. 70%
max. 2 m
Im Technikraum empfohlen
max. 1,5 barÜ
max. 3 l/h
BA-Nr.: BA DW 015-02 Duftdos-DS DE 14168-21659.docx
Abbildung 3, Dosierventil
Seite 9 von 28
