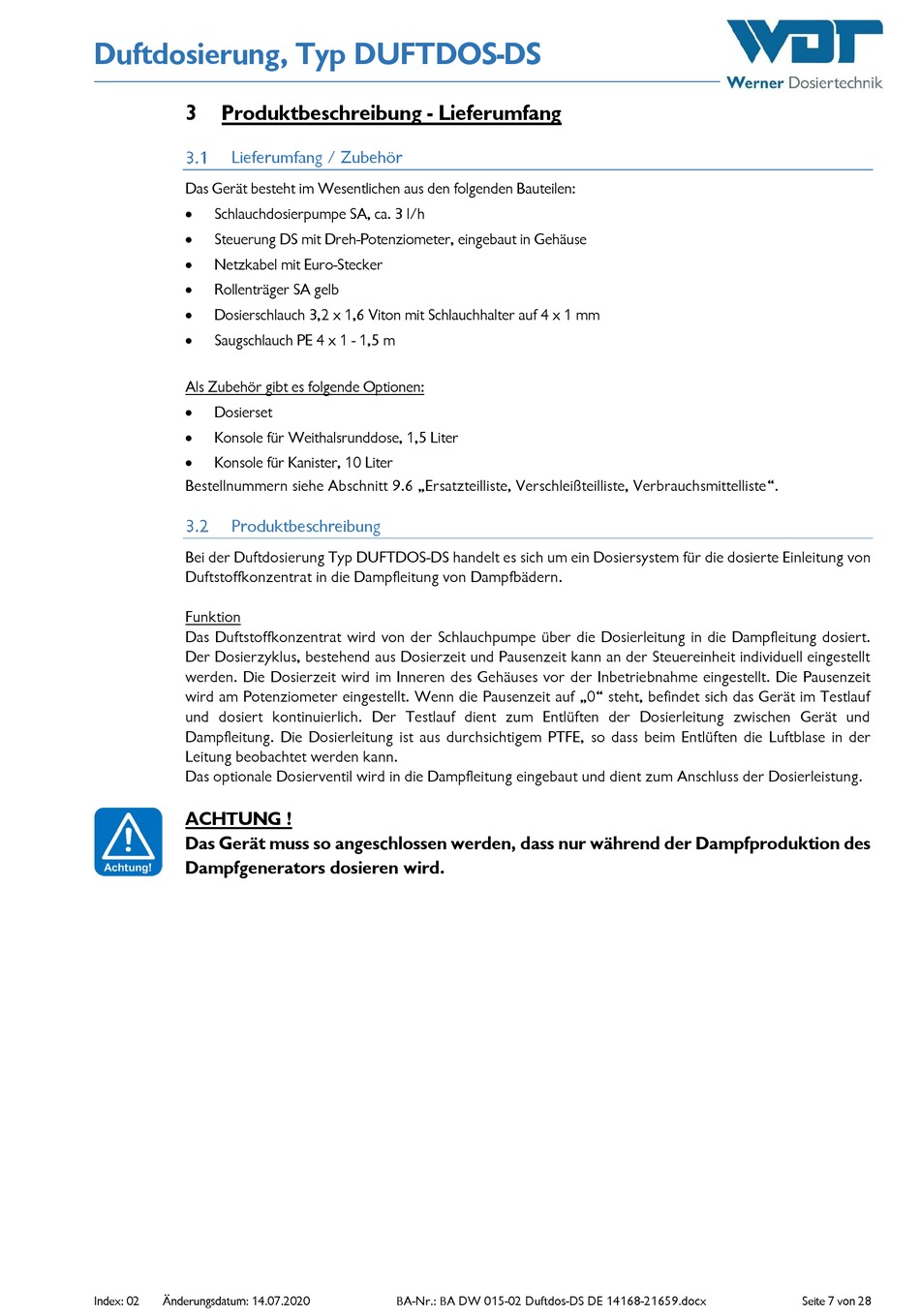

Duftdosierung, Typ DUFTDOS-DS
3
Produktbeschreibung - Lieferumfang
Lieferumfang / Zubehör
Das Gerät besteht im Wesentlichen aus den folgenden Bauteilen:
Schlauchdosierpumpe SA, ca. 3 l/h
Steuerung DS mit Dreh-Potenziometer, eingebaut in Gehäuse
Netzkabel mit Euro-Stecker
Rollenträger SA gelb
Dosierschlauch 3,2 x 1,6 Viton mit Schlauchhalter auf 4 x 1 mm
Saugschlauch PE 4 x 1 - 1,5 m
Als Zubehör gibt es folgende Optionen:
Dosierset
Konsole für Weithalsrunddose, 1,5 Liter
Konsole für Kanister, 10 Liter
Bestellnummern siehe Abschnitt 9.6 „Ersatzteilliste, Verschleißteilliste, Verbrauchsmittelliste".
Produktbeschreibung
Bei der Duftdosierung Typ DUFTDOS-DS handelt es sich um ein Dosiersystem für die dosierte Einleitung von
Duftstoffkonzentrat in die Dampfleitung von Dampfbädern.
Funktion
Das Duftstoffkonzentrat wird von der Schlauchpumpe über die Dosierleitung in die Dampfleitung dosiert.
Der Dosierzyklus, bestehend aus Dosierzeit und Pausenzeit kann an der Steuereinheit individuell eingestellt
werden. Die Dosierzeit wird im Inneren des Gehäuses vor der Inbetriebnahme eingestellt. Die Pausenzeit
wird am Potenziometer eingestellt. Wenn die Pausenzeit auf „0" steht, befindet sich das Gerät im Testlauf
und dosiert kontinuierlich. Der Testlauf dient zum Entlüften der Dosierleitung zwischen Gerät und
Dampfleitung. Die Dosierleitung ist aus durchsichtigem PTFE, so dass beim Entlüften die Luftblase in der
Leitung beobachtet werden kann.
Das optionale Dosierventil wird in die Dampfleitung eingebaut und dient zum Anschluss der Dosierleistung.
ACHTUNG !
Das Gerät muss so angeschlossen werden, dass nur während der Dampfproduktion des
Dampfgenerators dosieren wird.
Index: 02
Änderungsdatum: 14.07.2020
BA-Nr.: BA DW 015-02 Duftdos-DS DE 14168-21659.docx
Seite 7 von 28
