Duftdosierung, Typ DUFTDOS-DS
5.2.3
Rollenträger der Schlauchpumpe einsetzen
1.
Eingeclipste, transparente Schutzabdeckung (5, nicht abgebildet) abnehmen.
2.
Graue Sicherungsscheibe (2) abziehen.
3.
Schlauchhalter (15) vom Pumpengehäuse abziehen.
17
16
15
14

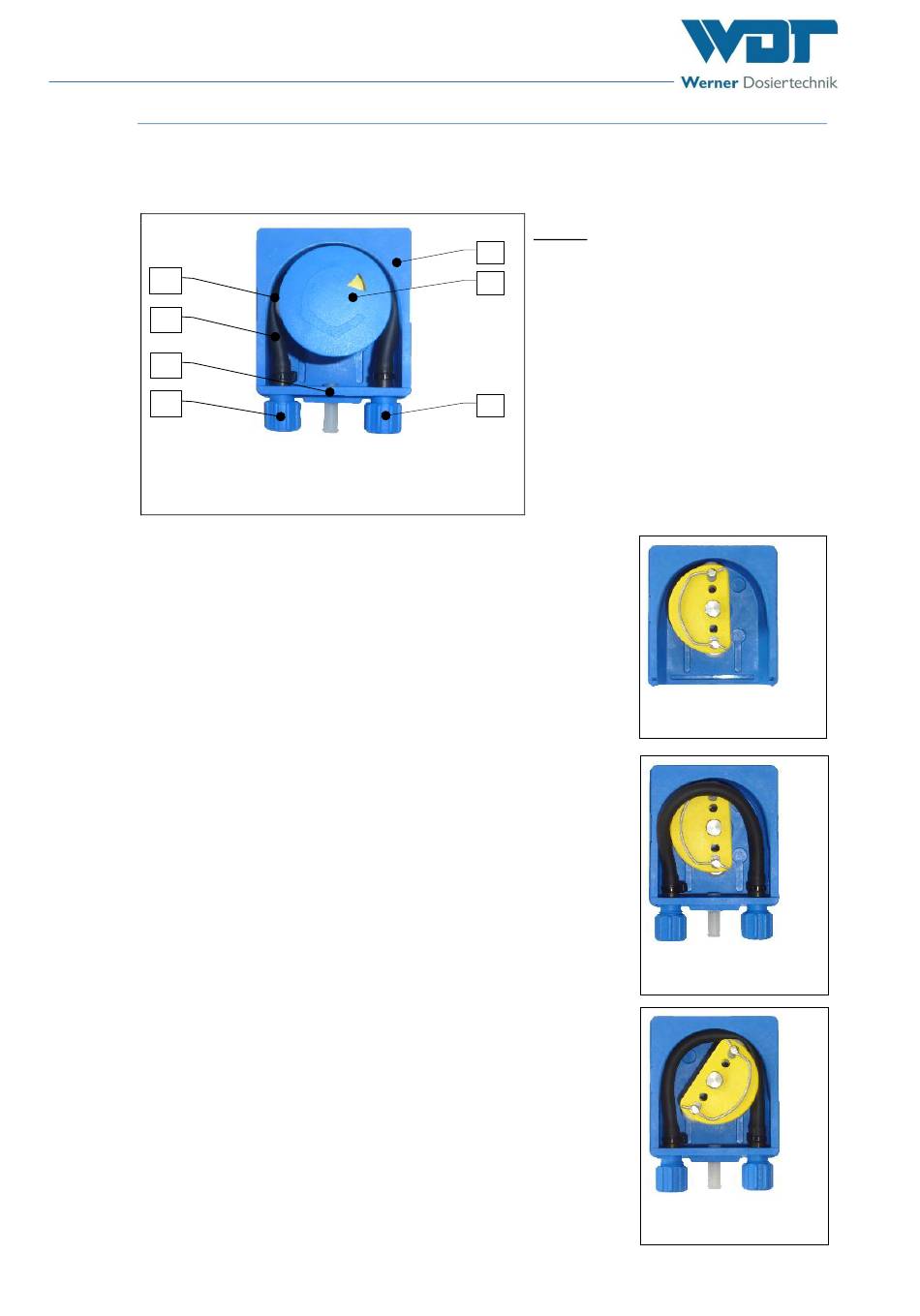

Abbildung 6, Schlauchpumpe
4. Gelben Rollenträger (17) auf die Achse stecken.
5. Schlauchhalter (15) in die Führung des Gehäuses hineinstecken, bis er
ganz einrastet.
6. Rollenträger (17) gegen den Uhrzeigersinn drehen und dabei den
Schlauch vorsichtig in das Gehäuse hineindrücken, bis sich der Schlauch
komplett im Gehäuse befindet.
Sicherungsscheibe (12) wieder aufstecken.
Transparente Schutzabdeckung wieder aufsetzen. Die Montage des
Rollenträgers ist abgeschlossen.
Die Demontage des Rollenträgers und des Schlauchhalters erfolgt in
umgekehrter Reihenfolge.
Index: 02
Änderungsdatum: 14.07.2020
11
12
13
BA-Nr.: BA DW 015-02 Duftdos-DS DE 14168-21659.docx
Legende
11 Pumpengehäuse
12 Sicherungsscheibe
13 Druckanschluss
14 Sauganschluss
15 Schlauchhalter mit Dosierschlauch aus
Viton (Schlauchset)
16 Schlauch
17 Rollenträger (verdeckt durch
Sicherungsscheibe)
-
Transparente Schutzabdeckung (nicht
abgebildet)
Abbildung 7,
Rollenträger einsetzen
Abbildung 8,
Schlauchhalter einstecken
Abbildung 9,
Rollenträger drehen
Seite 14 von 28
