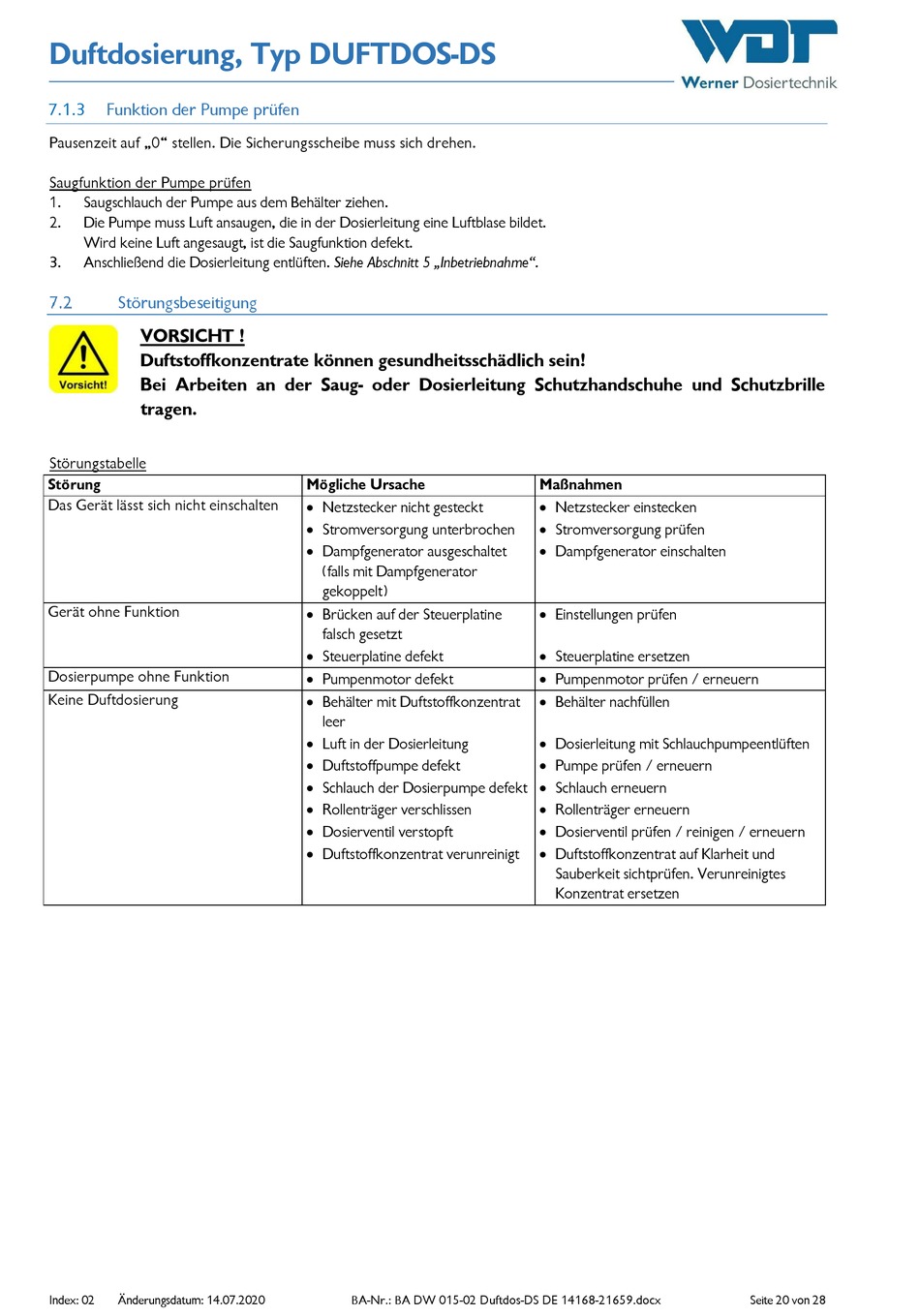

Duftdosierung, Typ DUFTDOS-DS
7.1.3 Funktion der Pumpe prüfen
Pausenzeit auf „0" stellen. Die Sicherungsscheibe muss sich drehen.
Saugfunktion der Pumpe prüfen
1. Saugschlauch der Pumpe aus dem Behälter ziehen.
2. Die Pumpe muss Luft ansaugen, die in der Dosierleitung eine Luftblase bildet.
Wird keine Luft angesaugt, ist die Saugfunktion defekt.
3. Anschließend die Dosierleitung entlüften. Siehe Abschnitt 5 „Inbetriebnahme".
Störungsbeseitigung
VORSICHT !
Duftstoffkonzentrate können gesundheitsschädlich sein!
Bei Arbeiten an der Saug- oder Dosierleitung Schutzhandschuhe und Schutzbrille
tragen.
Störungstabelle
Störung
Das Gerät lässt sich nicht einschalten
Gerät ohne Funktion
Dosierpumpe ohne Funktion
Keine Duftdosierung
Index: 02 Änderungsdatum: 14.07.2020
Mögliche Ursache
 Netzstecker nicht gesteckt
 Stromversorgung unterbrochen
 Dampfgenerator ausgeschaltet
(falls mit Dampfgenerator
gekoppelt)
 Brücken auf der Steuerplatine
falsch gesetzt
 Steuerplatine defekt
 Pumpenmotor defekt
 Behälter mit Duftstoffkonzentrat
leer
 Luft in der Dosierleitung
 Duftstoffpumpe defekt
 Schlauch der Dosierpumpe defekt
 Rollenträger verschlissen
 Dosierventil verstopft
 Duftstoffkonzentrat verunreinigt
BA-Nr.: BA DW 015-02 Duftdos-DS DE 14168-21659.docx
Maßnahmen
 Netzstecker einstecken
 Stromversorgung prüfen
 Dampfgenerator einschalten
 Einstellungen prüfen
 Steuerplatine ersetzen
 Pumpenmotor prüfen / erneuern
 Behälter nachfüllen
 Dosierleitung mit Schlauchpumpeentlüften
 Pumpe prüfen / erneuern
 Schlauch erneuern
 Rollenträger erneuern
 Dosierventil prüfen / reinigen / erneuern
 Duftstoffkonzentrat auf Klarheit und
Sauberkeit sichtprüfen. Verunreinigtes
Konzentrat ersetzen
