Duftdosierung, Typ DUFTDOS 0-T
5
Inbetriebnahme
Inbetriebnahme – Anmerkungen
Die hier beschriebenen Arbeiten dürfen nur von entsprechend geschulten Fachpersonal einer Fachfirma
durchgeführt werden. Alternativ können die Arbeiten von Personen durchgeführt werden, welche die
Betriebsanleitung vollständig gelesen und verstanden haben. Vor der Inbetriebnahme müssen die installierten
Anlagen auf fachgerechte Installation und Dichtheit geprüft werden.
Verwenden Sie zur Inbetriebnahme das Inbetriebnahmeprotokoll, siehe Abschnitt 9.3.
Das Gerät ist bei der Auslieferung, mit Werkseinstellungen versehen. Passen Sie die Regelparameter bei der
Inbetriebnahme auf die gewünschte Betriebsweise an.
Inbetriebnahmearbeiten
Sicherstellen, dass das Gerät ordnungsgemäß montiert und angeschlossen ist.
5.2.1
Rollenträger der Schlauchpumpe einsetzen
1.
Eingeclipste, transparente Schutzabdeckung (4, nicht abgebildet) abnehmen.
2.
Blaue Sicherungsscheibe (2) abziehen.
3.
Schlauchhalter (15) vom Pumpengehäuse abziehen.
17
16
15
14

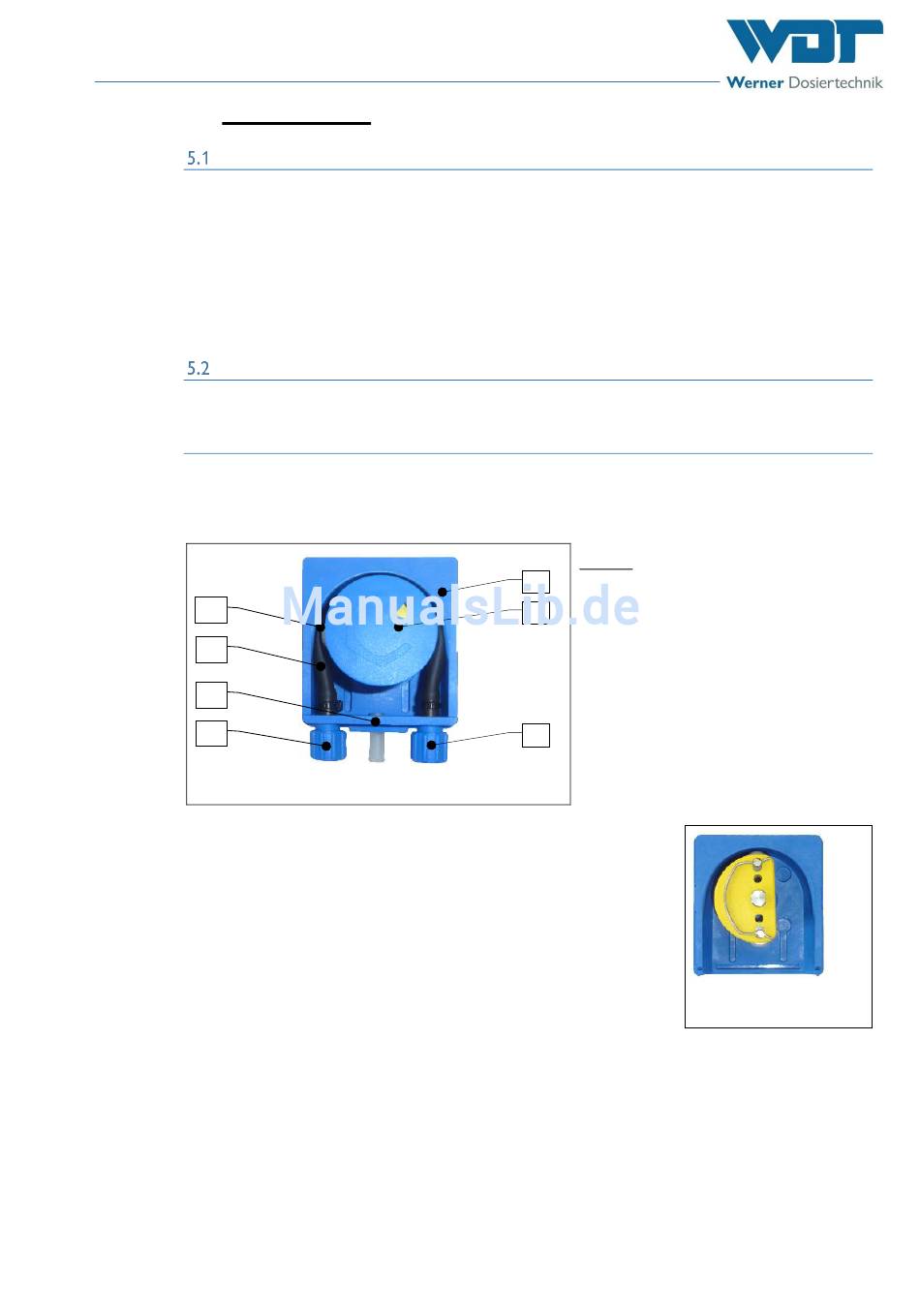

Abbildung 6, Schlauchpumpe
4. Gelben Rollenträger (17) auf die Achse stecken.
Index: 01
Änderungsdatum: 01.08.2017
11
12
13
BA-Nr.: BA DW 016-01 Duftdos-0-T DE 16621-17551.docx
Legende
11 Pumpengehäuse
12 Sicherungsscheibe
13 Druckanschluss
14 Sauganschluss
15 Schlauchhalter mit Dosierschlauch aus
Viton (Schlauchset)
16 Schlauch
17 Rollenträger (verdeckt durch
Sicherungsscheibe)
-
Transparente Schutzabdeckung (nicht
abgebildet)
Abbildung 7,
Rollenträger einsetzen
Seite 13 von 25
