Batterie Verschaltungen

Blei- Säure- Batterien stehen normalerweise als Blöcke für 2V, 6V oder 12V zur Verfügung. Um
die benötigte Betriebsspannung und Kapazität der Batterien für den Betrieb des COMPACT zur
erzeugen, müsasen in den meisten Fällen mehrere Batterien parallel und oder in Serie geschaltet
werden. Nachfolgend sind einige Beispiele aufgeführt.

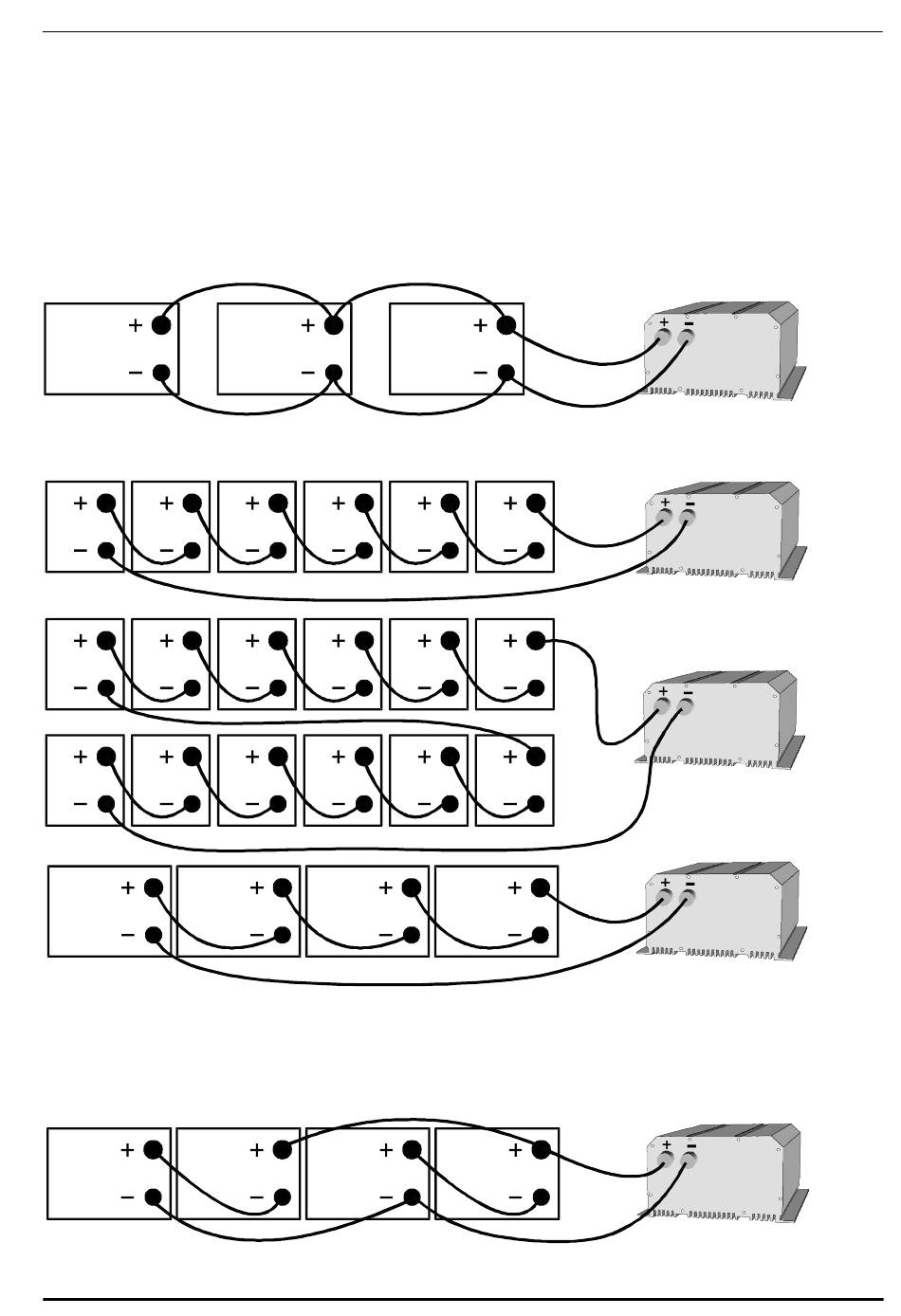

2.3.1 Parallelschaltung:

12V
2V 2V
2V 2V
2V 2V
12V 12V

2.3.2 Serieschaltung:

2.3.3 Parallel- Serieschaltung:
