Anschlussplan / Frontseite; Verdrahtung - Studer Innotec Compact C1312 Betriebs- Und Montageanleitung

STUDER INNOTEC
3.4

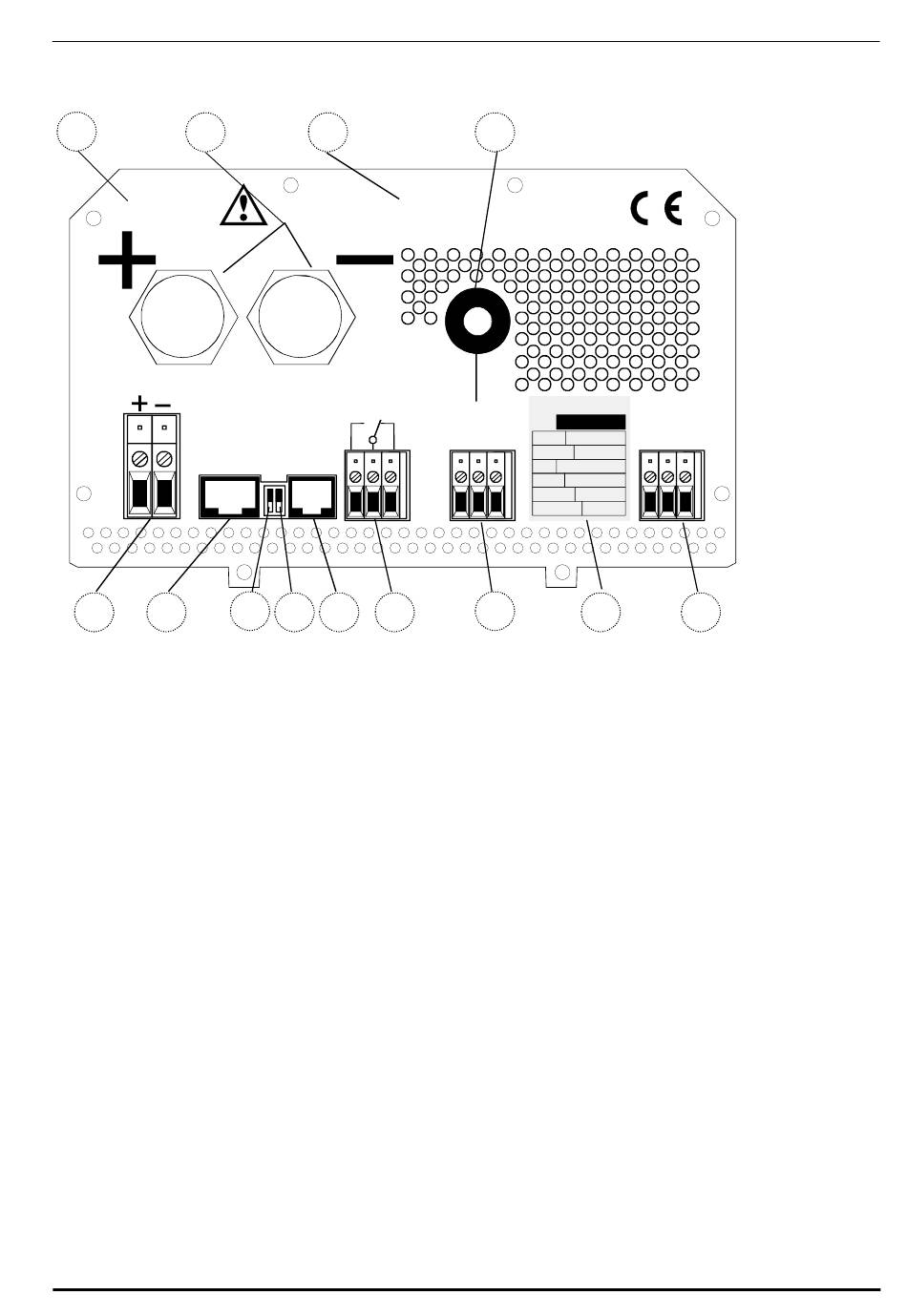

Anschlussplan / Frontseite

M A
Don't open before
disconnectline
and battery
BATTERY
SOLAR
Remote
control
B
C
A Battery +/-
B SOLAR +/-
C Remote contr.
D Equalize
E Transfer delay
F Temp.
G Aux.. Contact
H AC Input
J Typ....
K AC Output
L Caution...
M Don't ...
N 15A Schutzsch.
3.5

Verdrahtung

Der Anschluss des Kombigerätes COMPACT ist eine wichtige Etappe bei der Installation. Achten
Sie darum gut darauf, dass die Anschlussarbeiten sauber und korrekt ausgeführt werden und
dass auf keinen Fall die Anschlussdrähte auf falsche Klemmen geführt werden.
Der Anschluss des COMPACT muss in folgender Reihenfolge ausgeführt werden. Bei einer
eventuellen Demontage ist die umgekehrte Reihenfolge einzuhalten.
Betriebsanleitung
L
Caution
Check battery polarity (+/-) before connecting!
A wrong connection could damage the system.
Tr
Auxiliary Contact
an
sf
15A-250Vac
Eq
er
ua
de
liz
la
e
y
Temp.
D E F G
Batteriekabel (bereits montiert)
Anschlussklemmen für Solarmodule
Steckanschluss für Fernsteuerung RCC-01
Schiebeschalter für Egalisierung der Batterie
Schiebeschalter für Transferverzögerung
Steckanschluss für Temperatursonde CT-35
Anschlussklemmen für den Hilfskontakt
Anschlussklemmen für Wechselspannungseigang. Direkt über
diesen Klemmen liegt der dazugehörige Sicherungsautomat.
Typenschild mit Leistungsdaten und Seriennummer
Anschlussklemmen für Wechselspannungsausgang
Vorsicht: Vor dem Anschliessen der Batterie unbedingt
Polarität(+/-) kontrollieren!
beschädigen
Nicht öffnen bevor sämtliche Anschlüsse entfernt wurden
15A Schutzschalter für Transfersystem
COMPACT V1.0 E
N
15
C-2324
Typ:
AC Input
N°:
PE
N
L
Ubat: 22-32 Vdc
Pnom: 2300 VA
Uin: 150 - 250 Vac
Uout: 230 V/50 Hz
I Solar: 30A max.
I Charge: 55A
H J
Falschanschluss
COMPACT
AC Output
PE
N
L
K
