Sämtliche Spannungsschwellen können programmiert werden. Die Beschreibung finden Sie im
Abschnitt Programmierung. Erkundigen Sie sich bei Ihrem Batteriehändler welche Werte für Ihre
Batterie einzustellen sind.
4.6

Der Batterielader

Der vollautomatische Batterielader des COMPACT ist ab Werk so eingestellt, dass die meisten
Blei-Säure- und Blei- Gel- Batterien optimal geladen werden. Sobald mindestens die auf dem
Drehknopf 23 eingestellte Wechselspannung am Eingang AC IN anliegt (LED 1 AC IN leuchtet),
schaltet der Batterielader automatisch ein (LED 2 CHARGER leuchtet). Die Batterie wird
entsprechend ihrem Ladezustand, den eingestellten Spannungsschwellen und dem Ladestrom
vollautomatisch aufgeladen. Dank dem eingebauten Schwebeladesystem können die Batterien
bei eingeschaltetem Batterielader unbegrenzt lange angeschlossen bleiben.
Während des Ladevorganges werden die Verbraucher am Ausgang AC OUT weiterhin versorgt
(LED 8 AC OUT leuchtet).

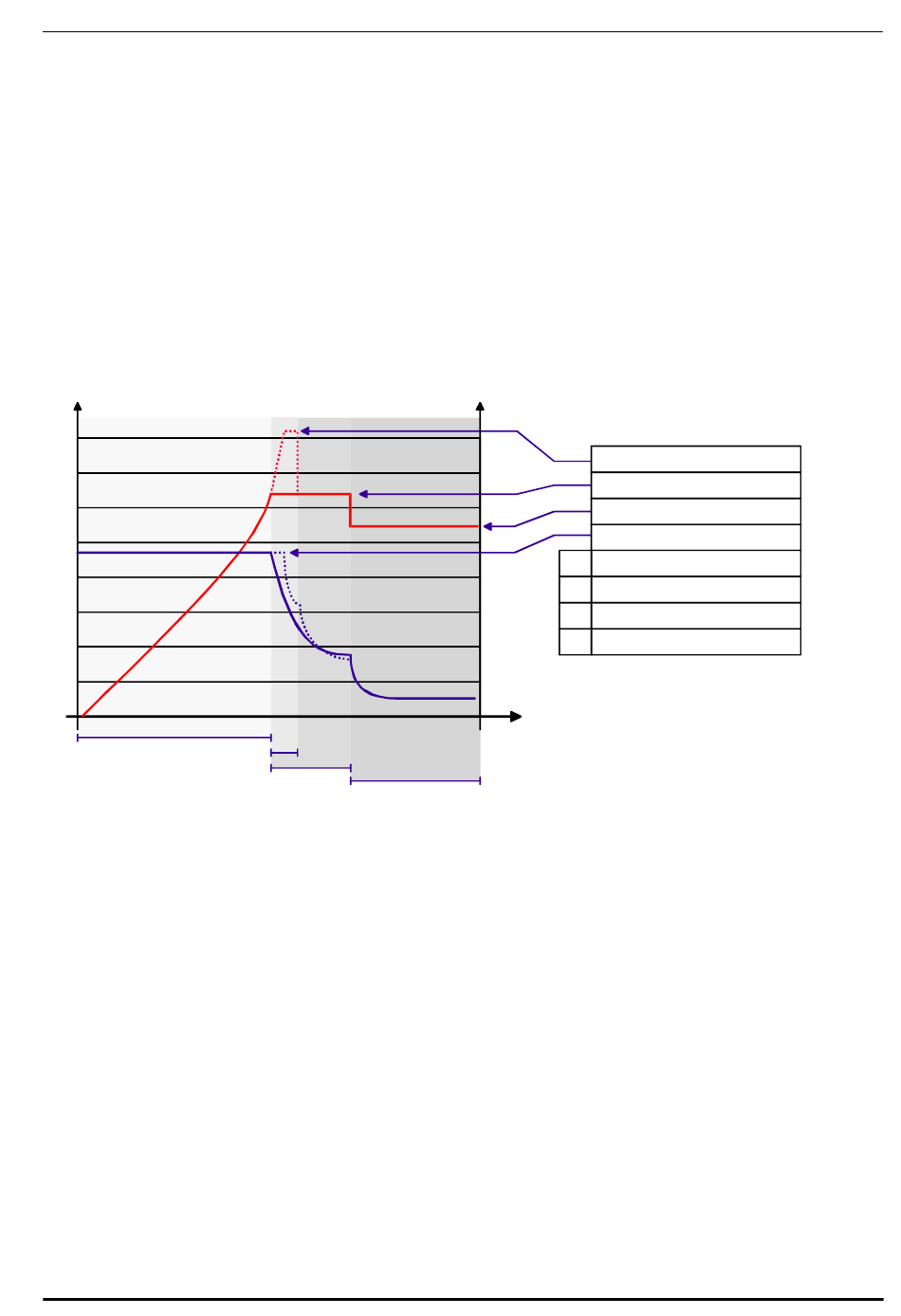

[V/cell]
2.50
2.33
2.17
2.00
A

4.6.1 Egalisierungsladung:

Bevor Sie den COMPACT für eine Egalisierungsladung programmieren, müssen Sie sich bei
Ihrem Händler erkundigen, ob Ihre Batterien auch wirklich dafür geeignet sind.
Um bei Blei-Säure-Batterien die Elektrolytflüssigkeit gut zu durchmischen und die Bleiplatten zu
„entschlacken", empfiehlt sich von Zeit zu Zeit eine Egalisierung. Die Egalisierungsspannung
kann geändert werden. Das Vorgehen ist im Abschnitt „Programmierung" beschrieben. Wenn der
COMPACT mit einer Blei-Säure-Batterie betrieben wird, welche für Egalisierungsladungen
zugelassen ist, kann der Schiebeschalter „Equalize" auf der Kabelanschlussseite in die Stellung
ON gebracht werden. In dieser Schalterstellung wird automatisch bei jedem 25. Ladezyklus eine
Egalisierung während 30 Minuten durchgeführt. Während eines sochen Ladezyklus leuchtet die
LED 14. Ein Ladezyklus mit Egalisierung kann auch unabhängig von der jeweiligen
Programmierung gestartet werden. Dazu muss der Schiebeschalter von der Position „Off" in die
Position „On" geschoben werden. Die LED 14 leuchtet auf. Falls die periodische Egalisierung
nicht erwünscht ist, muss nach diesem manuell ausgelösten Zyklus der Schiebeschalter wieder in
die Stellung „Off" gebracht werden.
VORSICHT: Während der Egalisierung wird von den Batterien erheblich mehr Gas
produziert. EXPLOSIONSGEFAHR BATTERIERAUM MUSS GUT GELÜFTET WERDEN!!
Nicht dafür geeignete Batterien dürfen auf keinen Fall auf diese Weise geladen werden.
Betriebsanleitung
B
C
D
COMPACT V1.0 E
[A]
Egalisierung
70
Absorption
60
Schwebeladung
Ladestrom
Ladephase mit eingest. Strom
A
40
B Egalisierungszeit
C
Absorptionszeit
D Schwebeladungsphase
20
t
