Am Eingang des Solarladereglers dürfen auf keinen Fall andere Systeme wie zum Beispiel
Windgeneratoren usw. angeschlossen werden.
Der Solarladeregler arbeitet vollautomatisch und ist immer in Betrieb (auch wenn die LED 13
„OFF" leuchtet). Sobald Energie von den Solarmodulen geliefert wird, leuchtet die LED 3 SOLAR
CHARGE und die Batterien werden geladen. Der Solarladeregler arbeitet immer, auch wenn der
Batterielader in Funktion ist. Die Arbeitsweise ist prinzipiell gleich wie die des Batterieladers. Die
Funktion ist im Abschnitt Batterielader beschrieben. Die Programmierung und die Einstellungen
erfolgen gemäss den selben Bedingungen. Erkundigen Sie sich bei Ihrem, Händler welche
Einstellungen für Ihre Batterie vorgenommen werden müssen.
4.9

Der Multifunktionskontakt

Im COMPACT ist ein frei programmierbares Leistungsrelais eingebaut. Der potentialfreie
Wechselkontakt dieses Leistungsrelais kann über die Schraubklemmen AUX CONTACT
angeschlossen werden.
Mit der Taste 21 „AUXILARY CONTACT" kann der Kontakt manuell und unabhängig von
Programmierung und Betriebszustand ein- bzw. ausgeschaltet werden.
Das Ein- und das Ausschalten dieses Kontakts kann aber auch frei für jeden Betriebszustand
programmiert werden. Seiner Anwendung sind somit fast keine Grenzen gesetzt und bleiben
vollständig Ihren Bedürfnissen und Phantasien überlassen.
Dieser Kontakt kann zum Beispiel als Alarmkontakt, als Wechselstromausgang 2. Priorität, als
Gleichstromausgang, als automatischer Generatorstart, als Dämmerungsschalter usw. verwendet
werden.
In seiner Grundeinstellung ist dieser Kontakt als Alarmkontakt programmiert und wird bei
folgenden Zuständen aktiv: Übertemperatur(LED 10) / Überlast(LED 11) / Unter- oder
Überspannung(LED 12) / OFF(LED 13)
Maximale Kontaktbelastung:
Das Programmieren des Hilfskontakts ist im Abschnitt Programmierung beschrieben.(Chap. 5.2)

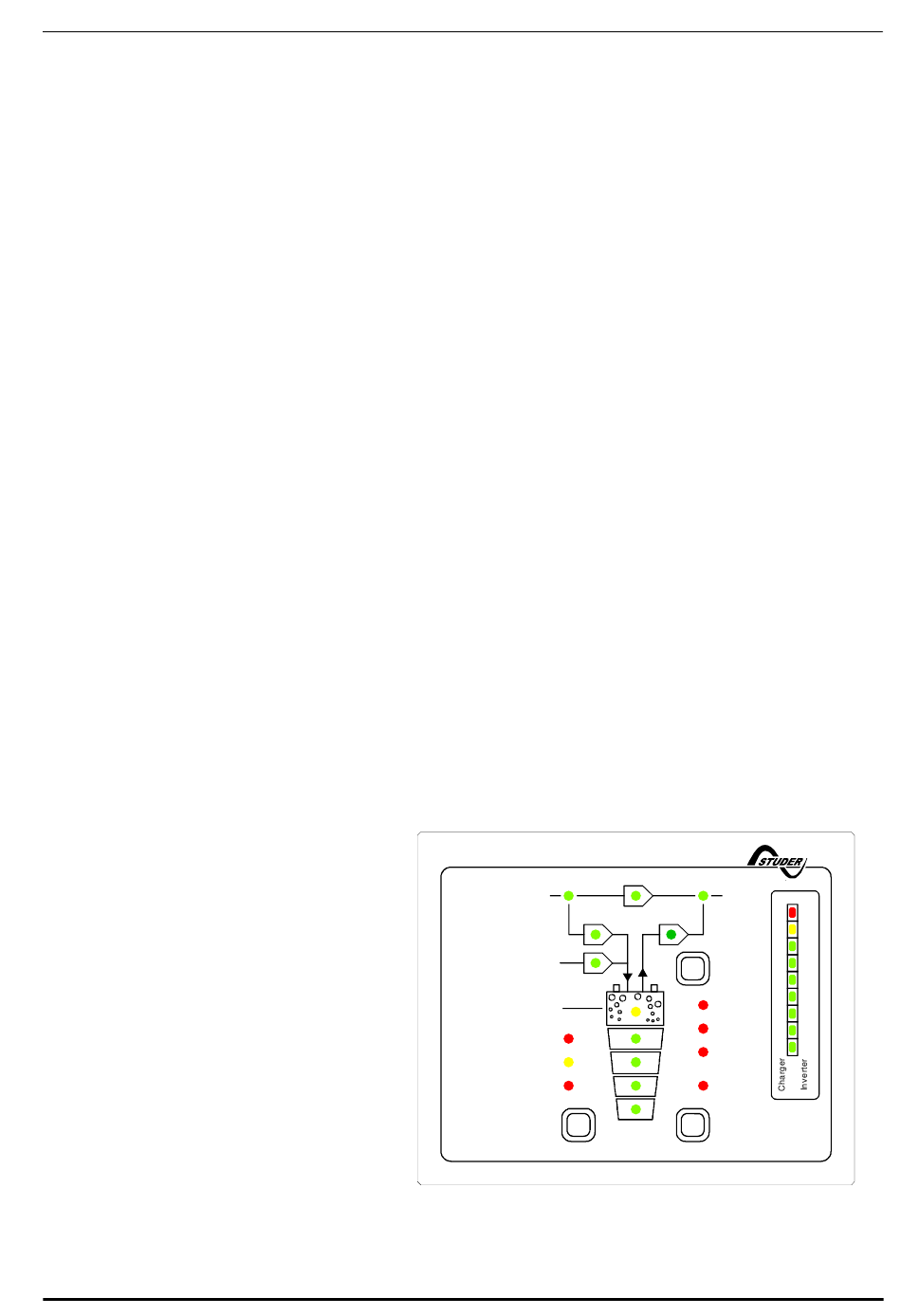

4.10 Die Fernsteuerung

Als Option kann eine Fernsteuerung am
COMPACT angeschlossen werden. Alle
Bedienungselemente und Anzeigen mit
Ausnahme der Pegeleinstellungen sind
auf dieser Fernsteuerung vorhanden. Die
Fernsteuerung ist mit einem 20m langen
Kabel versehen. Die Fernsteuerung ist
für Aufputzmontage oder für den Einbau
in Schalttafeln geeignet. Die Befestigung
erfolgt mit 4
Programmierung des COMPACT kann
auch mit der Fernsteuerung erfolgen.
Das Vorgehen für die Programmierung ist
im Abschnitt
beschrieben.
In der Fernsteuerung sind ein weiterer
Hilfskontakt und ein Steuereingang eingebaut. Diese beiden Funktionen stehen über eine
Steckbuchse RJ11/4 zur Verfügung.
Betriebsanleitung
- 230Vac / 12Vdc / 24Vdc / 16Amp.
- 60Vdc / 3Amp.!
Schrauben. Die
Programmierung
COMPACT V1.0 E
COMPACT
INVERTER - CHARGER
RCC-01
TRANSFER
AC IN
CHARGER
SOLAR CHARGE
EQUALIZE
Program
Contact active
Contact manual
AUXILIARY CONTACT
(Program)
COMPACT
AC OUT
A %
160
130
INVERTER
70 100
RESET
60 80
ALARM
(Select)
50 60
40 40
Over Temp.
30 20
Overload
20 10
Battery
10 5
Low/High
OFF
ON/OFF
(Change status)
