STUDER INNOTEC
Zur Kontrolle der Programmierung muss von neuem die Taste 20 länger als 2
-
Sekunden gedrückt werden. Die programmierten Zustände werden durch blinkende
LED's angezeigt. Nach 10 Sekunden schaltet der COMPACT automatisch wieder in
den Betriebsmodus zurück.

5.2.1 Der Hilfskontakt als Generatorstart

Wenn die Batteriekapazität (LED 15 – 18) für die Programmierung des Hilfskontaktes verwendet
werden soll, müssen folgende Bedingungen beachtet werden.
Wenn bei einer bestimmten Restkapazität
Notstromversorgung gestartet werden soll, müssen zwei Batteriekapazitäten programmiert
werden. Die erste (z.B. Batterie 25% LED 17) für das Starten resp. Aktivieren des Hilfskontaktes
und der zweite (z.B. Batterie 100% LED15) für den Stop resp. zum Desaktivieren des
Hilfskontaktes. Bei dieser Programmierung arbeitet der Hilfskontakt mit dem am tiefsten
eingestellten Zustand und fällt nach der Ladung beim Erreichen des höheren programmierten
Zustandes ab.
5.2.2 Der Hilfskontakt als Dämmerungsschalter (Nur bei COMPACT mit Solarladeregler):
Der Hilfskontakt des COMPACT kann auch als Dämmerungsschalter, zum Beispiel für den
automatischen Betrieb einer Aussenbeleuchtung verwendet werden. Dabei messen die
angeschlossenen Solarmodule die Helligkeit. Wird der COMPACT ohne Solarmodule betrieben
und ist trotzdem die Funktion des Dämmerungsschalters erwünscht, können für die Messung der
Helligkeit kleine Solarzellen mit der Nominalspannung des COMPACT an den Klemmen SOLAR
angeschlossen werden.
Für die Funktion als Dämmerungsschalter muss der Hilfskontakt so programmiert werden, dass
er mit dem Zustand SOLAR CHARGE (LED 3) aktiv ist. Die Programmierung erfolgt mit den
Schritten gemäss der Beschreibung zur Programmierung des Hilfskontakts.
5.2.3 Manuelle Betätigung des Hilfskontakts:
Der Hilfskontakt kann jederzeit mit der Taste 21 (AUX. CONTACT) betätigt werden. Die LED 6
„Contact manual" leuchtet als Information, dass der Kontakt manuell betätigt wurde, und LED 5
„Contact active" leuchtet, wenn der Kontakt aktiv ist. Mit einem zweiten Tastendruck wird der
Kontakt desaktiviert. Mit dem dritten Tastendruck wird die automatische Funktion des Kontakts
wiederhergestellt.
5.3

Batteriespannungen und Absorptionsdauer:

Die Schaltspannungen (Unterspannung,
Schwebeladung,
Egalisierung) sowie
Absorptionsladung
werden.

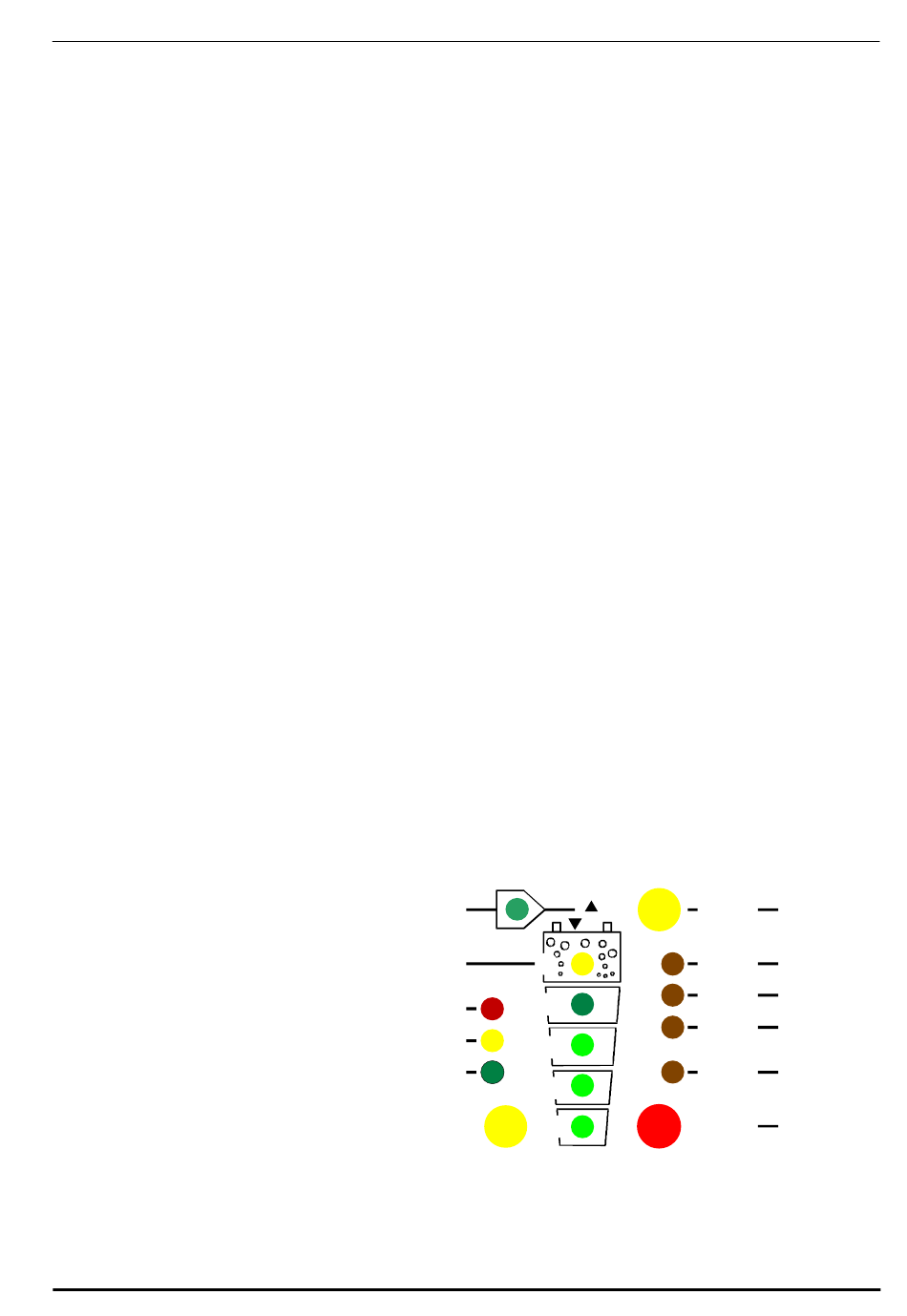

Die Anzeige dieser Spannungen und der
Zeiten im Programmiermodus erfolgen
entsprechend dem
Schema:
Die Programmierung erfolgt gemäss
folgenden Schritten:
•
Die Taste 21 (Programm) zusammen
mit der Taste 19 (Change status) mind. 2 Sekunden lang drücken.
•
Mit der Taste 20 (select) die zu ändernde Batterieschwelle oder Absorptionsdauer wählen.
Betriebsanleitung
Ladeschluss und
die Dauer der
können geändert
nachstehenden
COMPACT V1.0 E
der Batterie mit dem
3
14
15
4
5
16
6
17
21 18
COMPACT
Hilfskontakt eine
RESET ALARM
20
(select)
Over Temp
10
11 Overload
12 Batt Low/High
13
OFF
ON/OFF
19
(Change status)
20
