Bei Säurekontakt mit den Augen müssen diese mindestens während 15 Minuten mit kaltem
Wasser gründlich gespült werden. Es empfiehlt sich, danach sofort einen Arzt aufzusuchen.
•
Mit Backpulver kann Batteriesäure neutralisiert werden. Halten Sie darum immer eine
Handvoll davon bereit.
•
Bei Arbeiten mit metallischen Werkzeugen in der Nähe oder an den Batterien ist besondere
Vorsicht geboten. Mit Werkzeugen wie Schraubenzieher, Schraubenschlüssel usw. können
Kurzschlüsse verursacht werden. Dabei entstehende Funken können eine Explosion
verursachen.
•
Bei Arbeiten an Batterien müssen auch alle persönlichen Metallteile wie Ringe, Hals- und
Armbänder, Uhren usw. abgelegt werden. Batterien sind so stark, dass bei Kurzschlüssen mit
solchen Gegenständen diese sofort zum Schmelzen gebracht werden und somit schwere
Brandwunden entstehen können.
•
Halten Sie sich an die Vorschriften des Batteriefabrikanten.
•
Unter bestimmten Bedingungen kann der COMPACT oder ein angeschlossener Generator
automatisch starten. Bei Arbeiten an der elektrischen Installation muss darum sichergestellt
sein, dass diese Geräte vorher von der Installation getrennt wurden.
2 Einführung
Der COMPACT
Solarladeregler(Option) mit vielen Zusatzfunktionen der für den Einsatz als netzunabhängiges
Wechselstromversorgungssystem oder als unterbrechungsfreie Stromversorgung entwickelt
wurde.
2.1

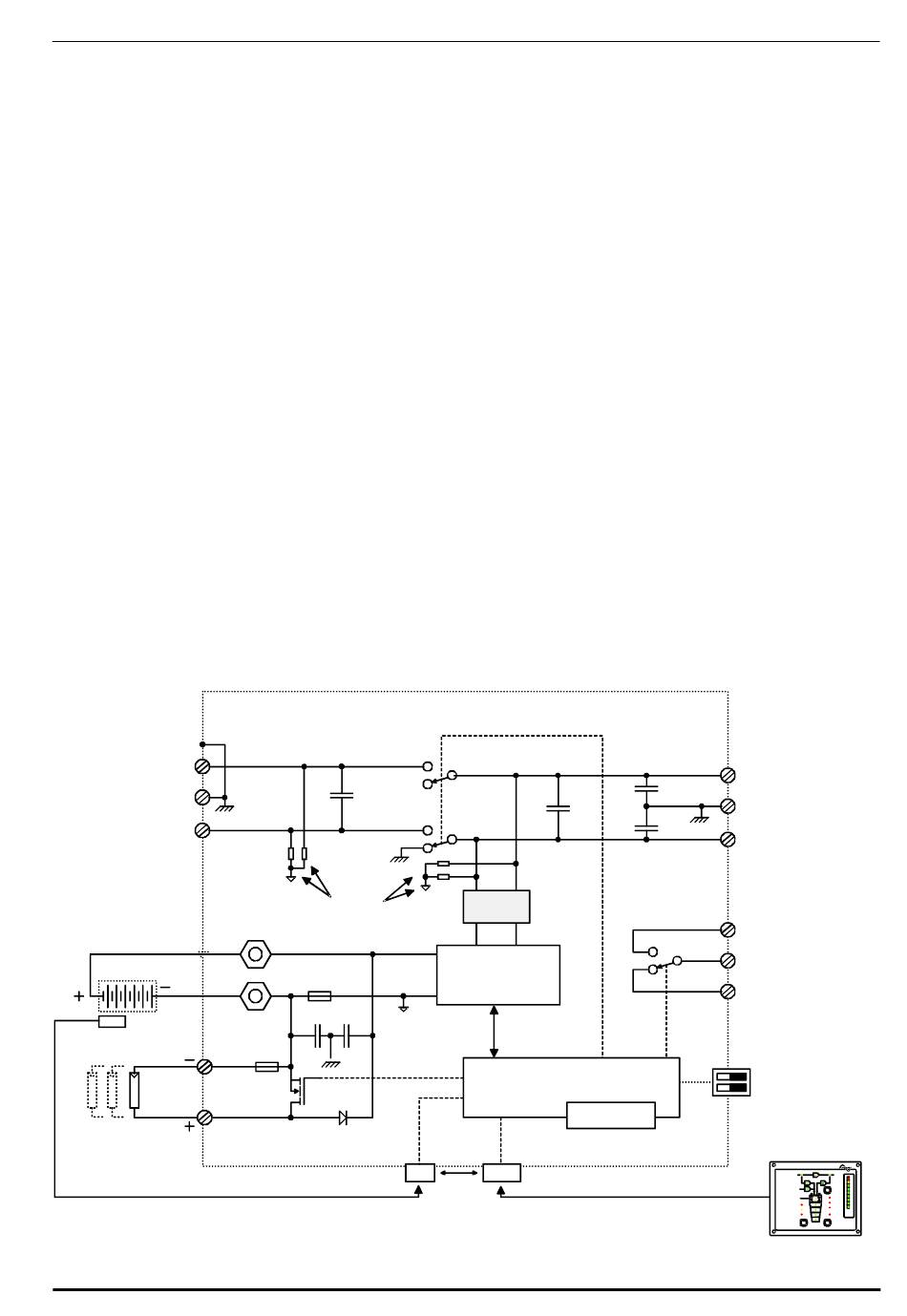

Prinzip Schema

AC IN
L
Eingang
PE
230Vac
N
Batterie
BATTERY
CT35
Temp. Sensor
SOLAR
Solarmodule
Max. 6m
Betriebsanleitung
ist ein Sinuswechselrichter
100nF
4x2,7MΩ
150A
1uF 1uF
Temp.
COMPACT V1.0 E
mit integriertem
100nF
Filter
Wechselrichter
Lader
Microprozessor
Steuerung Regelung
Anzeige
RJ11
6p 8p
Remote control
COMPACT
Batterielader
AC OUT
L
Ausgang
10nF
PE
230Vac
10nF
N
AUX. CONTACT
Hilfskontakt
Fernsteuerung
Remote control
COMPACT
RCC-01
AC IN
CHARGER
Max. 40m
SOLAR CHARGE
EQUALIZE
Program
Contact active
Contact manual
AUXILIARY CONTACT
(Program)
und
INVERTER - CHARGER
TRANSFER
AC OUT
A %
160
130
INVERTER
70 100
RESET
ALARM 60 80
(Select)
50 60
40 40
O ver Temp.
30 20
O verload
20 10
Battery
10 5
Low/High Ch
Inv
arg ert
er er
O FF
O N/ OFF
(Change status)
5
