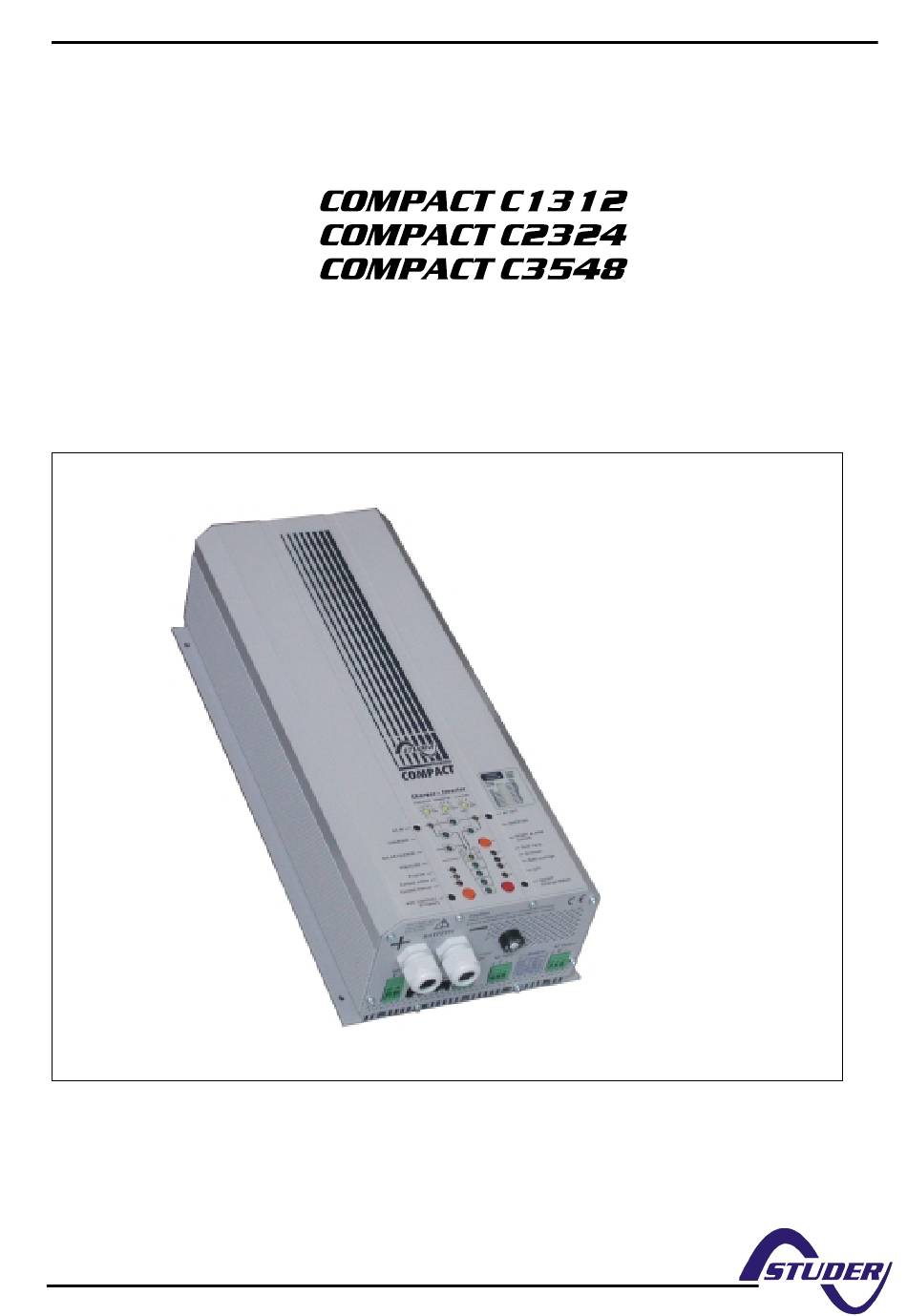

Studer Innotec COMPACT C1312 Betriebs- Und Montageanleitung
Kombigerät mit sinuswechselrichter und batterielader
Inhaltsverzeichnis
STUDER INNOTEC
Betriebs- und Montageanleitung
Kombigerät mit Sinuswechselrichter und Batterielader,
514\ compact français 0105
SUDER INNOTEC
Rue des Casernes 57
CH-1950 SION
Betreibsanleitung
Fernsteuerung RCC-01
Temperatursonde CT-35
Solarladeregler Cxxxx-S
TEL: ++41 (0)27 205 60 80
FAX: ++41 (0)27 205 60 88
info@studer-inno.com
COMPACT V1.0 E
COMPACT
Inhaltsverzeichnis
Verwandte Anleitungen für Studer Innotec COMPACT C1312
Inhaltszusammenfassung für Studer Innotec COMPACT C1312
- Seite 1 STUDER INNOTEC COMPACT Betriebs- und Montageanleitung Kombigerät mit Sinuswechselrichter und Batterielader, Fernsteuerung RCC-01 Temperatursonde CT-35 Solarladeregler Cxxxx-S 514\ compact français 0105 SUDER INNOTEC TEL: ++41 (0)27 205 60 80 Rue des Casernes 57 FAX: ++41 (0)27 205 60 88 CH-1950 SION info@studer-inno.com...
-
Seite 2: Inhaltsverzeichnis
STUDER INNOTEC COMPACT Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN ..........................3 1.1 Z ..........................3 U DIESER EDIENUNGSANLEITUNG 1.2 Q ............................3 UALITÄT UND ARANTIE 1.3 G ............................... 3 ARANTIEAUSSCHLUSS 1.4 H ............................... 3 AFTUNGSAUSSCHLUSS 1.5 W ................................4 ARNUNGEN 1.6 B ..........................4... - Seite 3 STUDER INNOTEC COMPACT 4.6.4 Ladestrom Einstellung: ............................ 15 Batteriezustand:................................15 4.7 D ) ....................16 MSCHALTAUTOMAT RANSFERSCHALTER 4.7.1 Schneller Umschaltmodus des Transfersystems ....................16 4.7.2 Verzögerter Umschaltmodus des Transfersystems ................... 16 4.8 D ) ........................... 16 OLARLADEREGLER PTION 4.9 D ..........................
-
Seite 4: Allgemeine Informationen
• In das Gerät eingelaufene Flüssigkeiten oder Oxydation durch Kondensation • Defekte durch mechanische Einflüsse • Nicht ausdrücklich von Studer INNOTEC autorisierte Änderungen • Nicht oder nur teilweise festgezogene Schrauben und Muttern nach Wechseln von Sicherungen oder Anschlusskabeln. • Anschluss von anderen Energiequellen als PV-Modulen auf dem Eingang „SOLAR +/-„... -
Seite 5: Warnungen
übernehmen wir keine Verantwortung für patentrechtliche Verletzungen oder Verletzung anderer Rechte Dritter, die aus der Verwendung dieses Gerätes entstehen. Die Firma Studer INNOTEC behält sich das Recht vor, Änderungen der technischen Daten dieses Gerätes oder dieser Betriebsanleitung ohne vorherige Mitteilung oder Ankündigung vorzunehmen. -
Seite 6: Besondere Schutzmassnahmen Einführung
STUDER INNOTEC COMPACT • Bei Säurekontakt mit den Augen müssen diese mindestens während 15 Minuten mit kaltem Wasser gründlich gespült werden. Es empfiehlt sich, danach sofort einen Arzt aufzusuchen. • Mit Backpulver kann Batteriesäure neutralisiert werden. Halten Sie darum immer eine Handvoll davon bereit. -
Seite 7: Beschreibung Der Hauptfunktionen
STUDER INNOTEC COMPACT Beschreibung der Hauptfunktionen 2.2.1 Der Wechselrichter Der im COMPACT eingebaute Sinuswechselrichter erzeugt eine äusserst präzise spannungs- frequenzstabile, sinusförmige Wechselspannung. auch grosse Lasten Elektromotoren starten zu können, steht dem Verbraucher eine kurzzeitige Startleistung bis zum 3-fachen der Nominalleistung des COMPACT zur Verfügung. -
Seite 8: Batterie Verschaltungen
STUDER INNOTEC COMPACT Batterie Verschaltungen Blei- Säure- Batterien stehen normalerweise als Blöcke für 2V, 6V oder 12V zur Verfügung. Um die benötigte Betriebsspannung und Kapazität der Batterien für den Betrieb des COMPACT zur erzeugen, müsasen in den meisten Fällen mehrere Batterien parallel und oder in Serie geschaltet werden. -
Seite 9: Montage
STUDER INNOTEC COMPACT 3 Montage Ort der Montage Der Standort des COMPACT muss nach folgenden Kriterien ausgewählt werden: Geschützt vor unbefugtem Zugriff Trockener, staubfreier Raum, keine Kondensation Nie direkt über der Batterie montieren und auch nie in einem Schrank zusammen mit der Batterie Belüftungslöcher freihalten. -
Seite 10: Anschlussplan / Frontseite
STUDER INNOTEC COMPACT Anschlussplan / Frontseite Don't open before Caution disconnectline and battery Check battery polarity (+/-) before connecting! A wrong connection could damage the system. BATTERY Auxiliary Contact SOLAR 15A-250Vac C-2324 Typ: AC Output AC Input N°: Ubat: 22-32 Vdc... -
Seite 11: Voreinstellung
STUDER INNOTEC COMPACT 3.5.1 Voreinstellung: Bevor Sie mit der Verdrahtung des COMPACT beginnen, muss der verwendete Batterietyp eingestellt werden. Falls Gel-Batterien verwendet werden, muss der kleine Schiebeschalter „Equalize“ auf der Front mit den Anschlussklemmen in die Position OFF (Schiebeschalter nach unten) gebracht werden. -
Seite 12: Anschluss Des Hilfskontaktes
STUDER INNOTEC COMPACT 3.5.6 Anschluss des Hilfskontaktes: Dieser Kontakt ist ein potentialfreier Wechselkontakt. Die zugelassenen Spannungen und Ströme für diesen Kontakt sind in den technischen Daten festgelegt. Die Kontaktdarstellung auf der Anschlussfront ist in Ruhestellung (nicht aktiv) des Relais gezeichnet. -
Seite 13: Leuchtdioden
STUDER INNOTEC COMPACT Leuchtdioden: Bezeichnung LED leuchtet LED blinkt AC IN Eine Spannung entsprechend den Eine Spannung, ausserhalb der eingestellten Werten liegt eingestellten Werte, liegt Eingang AC IN an. Eingang AC Input an. CHARGER Der Batterielader arbeitet Batterielader vorübergehend ausser Betrieb und startet nächsten... -
Seite 14: Der Wechselrichter
STUDER INNOTEC COMPACT Der Wechselrichter Im COMPACT ist ein Wechselrichter eingebaut, welcher eine Sinus- Wechselspannung höchster Qualität erzeugt. Mit diesem Wechselrichter können jegliche Wechselstromverbraucher 230Vac bis zur Nominalleistung Ihres COMPACT betrieben werden. Zum Starten von Motoren steht mit dem COMPACT „Power“ bis zur 3-fachen Nominalleistung zur Verfügung. -
Seite 15: Der Batterielader
STUDER INNOTEC COMPACT Sämtliche Spannungsschwellen können programmiert werden. Die Beschreibung finden Sie im Abschnitt Programmierung. Erkundigen Sie sich bei Ihrem Batteriehändler welche Werte für Ihre Batterie einzustellen sind. Der Batterielader Der vollautomatische Batterielader des COMPACT ist ab Werk so eingestellt, dass die meisten Blei-Säure- und Blei- Gel- Batterien optimal geladen werden. -
Seite 16: System Zur Automatischen Aufteilung Des Eingangsstromes (Power Sharing )
STUDER INNOTEC COMPACT 4.6.2 System zur automatischen Aufteilung des Eingangsstromes (Power sharing ) Damit Eigang COMPACT angeschlossenen Energiequellen (Netz oder Notstromgenerator) möglichst effizient genutzt werden können, ist ein automatisches System (Power Sharing) zur Aufteilung der Leistung zwischen Batterielader und Verbraucher eingebaut. Die angeschlossenen Verbraucher haben gegenüber dem Batterielader Priorität. -
Seite 17: Der Umschaltautomat (Transferschalter)
STUDER INNOTEC COMPACT Der Umschaltautomat (Transferschalter) Wenn eine Wechselspannung am Eingang AC IN des Compact anliegt, leuchtet die LED 1 AC IN. Wenn diese Spannung mindestens dem mit dem Drehkopf 23 (Transfer) eingestellten Wert übereinstimmt und die Frequenz zwischen 44Hz und 65Hz liegt, wird diese Spannung direkt auf den Batterielader und auf die Verbraucher am Ausgang AC OUT geschaltet. -
Seite 18: Der Multifunktionskontakt
STUDER INNOTEC COMPACT Am Eingang des Solarladereglers dürfen auf keinen Fall andere Systeme wie zum Beispiel Windgeneratoren usw. angeschlossen werden. Der Solarladeregler arbeitet vollautomatisch und ist immer in Betrieb (auch wenn die LED 13 „OFF“ leuchtet). Sobald Energie von den Solarmodulen geliefert wird, leuchtet die LED 3 SOLAR CHARGE und die Batterien werden geladen. -
Seite 19: Die Temperatursonde
STUDER INNOTEC COMPACT Der Hilfskontakt ist ein Arbeitskontakt(max. 0.5A!), welcher unabhängig vom Hilfskontakt des COMPACT bei einer Störung der Anlage aktiv ist. Das heisst, es ist ein zusätzlicher Alarmkontakt welcher mit einer oder mehrerer der LED 10 - 13 aktiv ist. -
Seite 20: Programmierung
STUDER INNOTEC COMPACT 5 Programmierung: ACHTUNG: Der COMPACT kann für sehr viele verschiede Funktionen individuel programmiert werden. Für meisten Anwendungen aber genügen Standardeinstellungen. Ein COMPACT welcher entsprechend den Vorgaben dieser Beschreibung installiert wurde arbeitet nach Einschalten Taste „ON/OFF“vollautomatisch ohne Änderung der Programmierung oder der Einstellungen der Trimmer. -
Seite 21: Der Hilfskontakt Als Generatorstart
STUDER INNOTEC COMPACT Zur Kontrolle der Programmierung muss von neuem die Taste 20 länger als 2 Sekunden gedrückt werden. Die programmierten Zustände werden durch blinkende LED‘s angezeigt. Nach 10 Sekunden schaltet der COMPACT automatisch wieder in den Betriebsmodus zurück. 5.2.1 Der Hilfskontakt als Generatorstart Wenn die Batteriekapazität (LED 15 –... -
Seite 22: Sperren Von Fuktionen
STUDER INNOTEC COMPACT • Unterspannung LED 13 • Schwebeladung LED 12 • Absorption (Ladeschluss) LED 11 Egalisierung LED 10 Absorptionszeit LED 10/11/12/13 • Mit der Taste 19 (Change status) die gewünschte Spannung oder Dauer einstellen (LED 14/15/16/17/18). Die jeweiligen Werte sind in der nachstehenden Tabelle aufgeführt. -
Seite 23: Anzeige Der Verschiedenen Sperrzustände
EN 50091-2 EN 60950 EN 6100-3-2 IEC 801 II / III / IV CEI 555 LVD 73 / 23 / EEC EMC Dir. 89 / 336 / EEC CH-1950 Sion 31. März 2000 STUDER INNOTEC (R. Studer) Betriebsanleitung COMPACT V1.0 E... -
Seite 24: Technische Daten
STUDER INNOTEC COMPACT 8 Technische Daten C1312 C2324 C3548 Wechselrichter Nominalspannung der Batterie Eingangsspannungsbereich 9.5 - 16 19 - 32 38 – 64 Nominalleistung 1300VA 2300VA 3500VA Maximalleistung 30 min. 1600VA 2600VA 4100VA Maximalleistung 5 sec Bis 3 x Pnom...
