4.6.2 System zur automatischen Aufteilung des Eingangsstromes (Power sharing )

Damit die am Eigang
Notstromgenerator) möglichst effizient genutzt werden können, ist ein automatisches System (Power
Sharing) zur Aufteilung der Leistung zwischen Batterielader und Verbraucher eingebaut. Die
angeschlossenen Verbraucher haben gegenüber dem Batterielader Priorität. Entsprechend der von
den Verbrauchern verlangten Leistung wird der Ladestrom automatisch reduziert. Der maximale am
Eingang zur Verfügung stehende Strom wird mit einem Trimmer(26) eingestellt. Wenn der
Batterielader mit reduziertem Ladestrom arbeitet wird dies mittels des roten Leuchtbalkens 200% auf
dem Power Monitor (25) angezeigt.
4.6.3 Einstellung des maximalen Eingangsstromes „Input Limit"
Der am Eingang des COMPACT zur Verfügung stehende Strom wird durch die Leistung der
angeschlossenen Stromquelle bestimmt (Generator, Netz usw.). Der Trimmer „INPUT LIMIT"(26)
muss auf höchstens den maximalen Wert der Stromquelle eingestellt werden.
Wird zum Beispiel ein Generator mit 2000 Watt angeschlossen muss der Trimmer(26) auf höchstens
8.5A eingestellt werden. Diesen Wert erhält man, indem die Leistung von 2000 Watt durch 230V
geteilt wird (siehe nebenstehende Tabelle). Wenn der COMPACT an eine Stromquelle
angeschlossen wird die zum Beispiel mit einer 6A Sicherung geschützt ist, muss der Trimmer (26)
„Input Limit" auf maximal 6A eingestellt werden.
Achtung: Wenn der von den Verbrauchern aufgenommene Strom den der
angeschlossenen Quelle übersteigt, ist dessen Begrenzung durch den COMPACT
nicht möglich! Das bedeutet, dass der angeschlossene Generator überlatet werden
kann oder die dem COMPACT vorgeschaltete Sicherung anspricht.

4.6.4 Ladestrom Einstellung:

Der maximale Ladestrom für die Batterie kann mittels Drehknopf 22 (CHARGER) eingestellt
werden. Der Ladestrom der Batterie sollte auf ca. 10 – 20% der Batteriekapazität eingestellt
werden. Das heisst, dass der Ladestrom für eine Batterie mit 200Ah zwischen 20 – 40A
eingestellt werden sollte.
Der Ladestrom wird auf dem POWER MONITOR (25) und auf der Fernbedienung angezeigt.

4.6.5 Batteriezustand:

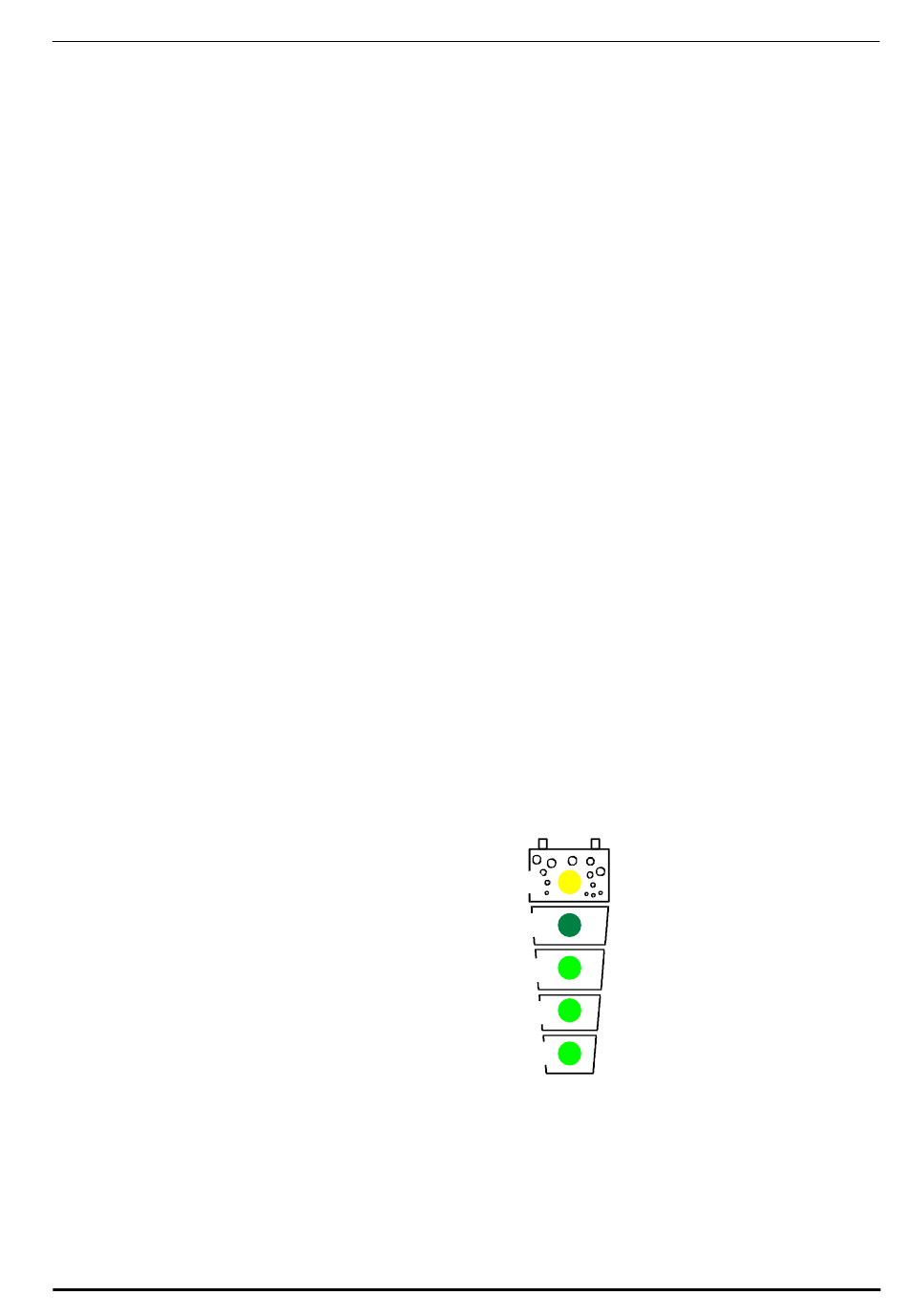

Der jeweilige Ladezustand der Batterie wird vom
eingebauten Mikroprozessor mit einem speziell
dafür entwickelten Algorithmus errechnet und mit
den LED 15 – 18 angezeigt. Die LED 14 leuchtet,
wenn das System
Egalisierungsladung ausführt.
Zur Sicherheit setzten Sie sich mit Ihrem Händler
in Verbindung,
Ladespannungen und
Batterie zu erfahren. Die Spannungsschwellen und die Ladecharakteristik können durch
Programmierung geändert werden. Die Instruktionen für die Programmierung des Batterieladers
finden Sie im Abschnitt „Programmierung". Die richtige Ladung der Batterien ist für die Sicherheit,
für die einwandfreie Funktion und für die Lebensdauer unerlässlich.
Die Funktion des Batterieladers ist in der folgenden Abbildung dargestellt.
Betriebsanleitung
des COMPACT
einen Ladezyklus
um die empfohlenen
Ladeströme für
COMPACT V1.0 E
angeschlossenen
14
15
mit
16
17
18
Ihre
COMPACT
Energiequellen (Netz
Ladezyklus mit Egalisierung
Batterie 75 - 100%
Batterie 50 – 75%
Batterie 25 – 50%
Batterie 0 – 25%
oder
15
