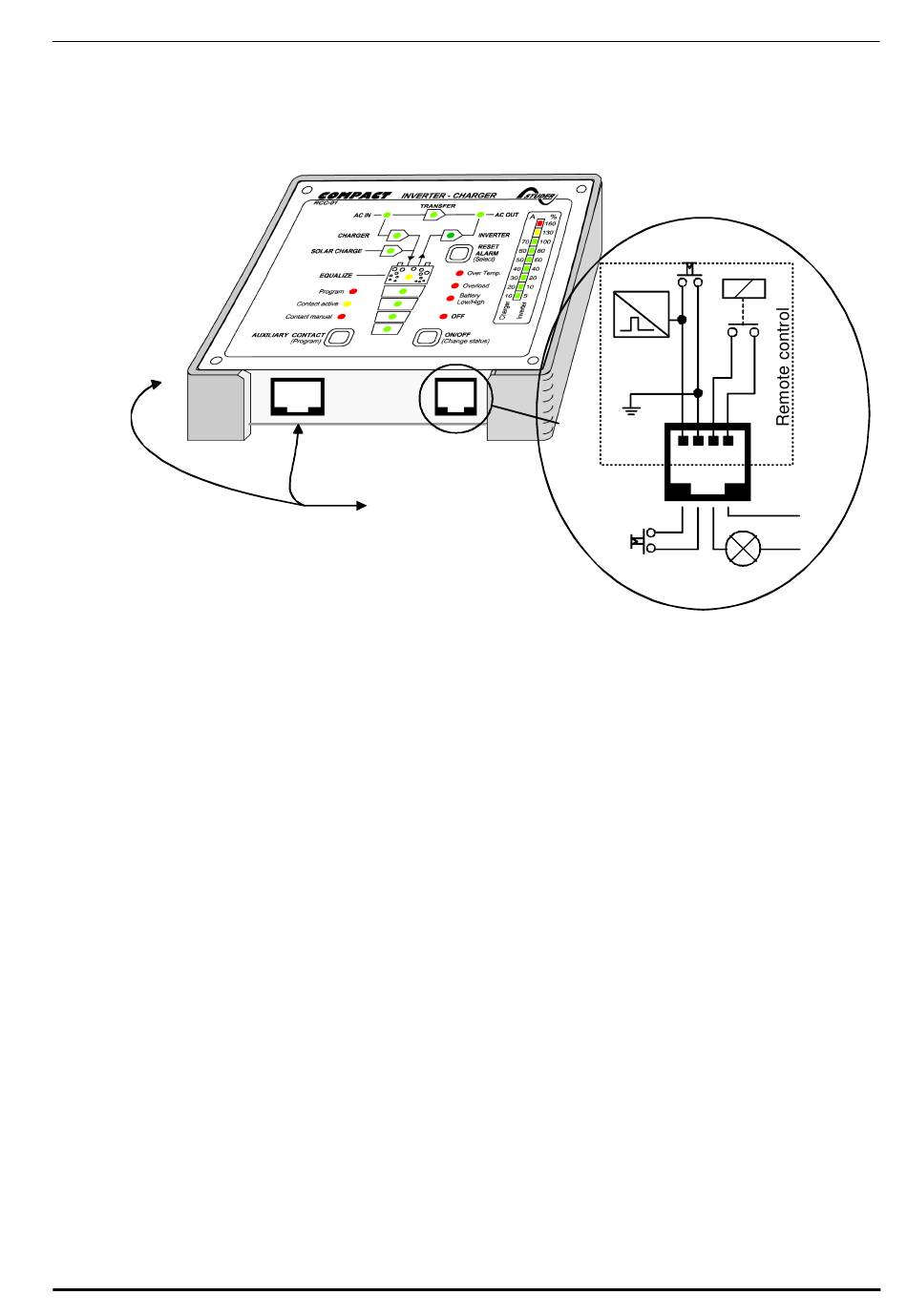

Der Hilfskontakt ist ein Arbeitskontakt(max. 0.5A!), welcher unabhängig vom Hilfskontakt
des COMPACT bei einer Störung der Anlage aktiv ist. Das heisst, es ist ein zusätzlicher
Alarmkontakt welcher mit einer oder mehrerer der LED 10 - 13 aktiv ist.
Der Steuereingang ist parallel zur ON/OFF- Taste geschaltet. Mit einer Impulstaste oder einem
Impulskontakt kann über diesen Eingang der COMPACT ein- bzw. ausgeschaltet werden.
VORSICHT: An diesen Steuereingang darf keine Fremdspannung angelegt werden.
Bestellnummer der Fernsteuerung: RCC-01
Abmessungen: H x B x T / 111.5 x 136.5 x 25mm

4.11 Die Temperatursonde

Entsprechend der Temperatur ändern sich die Betriebsspannungen der Blei-Säure-Batterien. Um
die Betriebsspannungen entsprechend der jeweiligen Temperatur zu korrigieren, kann eine
Temperatursonde am Compact angeschlossen werden.
Die Kompensation durch die Sonde beträgt –3mV/°C/Zelle.
Bestellnummer: CT-35
Abmessungen: H x B x T / 58 x 51.5 x 22mm
Betriebsanleitung
COMPACT COMPACT COMPACT COMPACT
Remote control
COMPACT V1.0 E
ON/OFF
! -batt !
1 2 3 4
Dry contact
only
COMPACT
60V/0,5A
max.
