3.5.6 Anschluss des Hilfskontaktes:
Dieser Kontakt ist ein potentialfreier Wechselkontakt. Die zugelassenen Spannungen und Ströme
für diesen Kontakt sind in den technischen Daten festgelegt. Die Kontaktdarstellung auf der
Anschlussfront ist in Ruhestellung (nicht aktiv) des Relais gezeichnet.
3.5.7 Anschluss der Fernsteuerung (Remote control):
Die Fernsteuerungen RCC 01 wird mit einem Stecker RJ11/8 in die mit „Remote control"
bezeichnete Buchse eingesteckt. Die Fernsteuerung kann in jeder Betriebssituation ein- bzw.
ausgesteckt werden. Den Stecker ohne Kraftaufwand einschieben, bis ein hörbares Klicken das
Einrasten anzeigt. Das gleiche Vorgehen gilt für den Stecker in der Fernsteuerung. Die Länge
des Kabels für die Fernsteuerung sollte 40m nicht überschreiten.
3.5.8 Anschluss der Temperatursonde (Temp.):
Die Temperatursonde CT-35 wird mit einem Stecker RJ11/6 in die mit „Temp." bezeichnete
Buchse eingesteckt. Die Temperatursonde kann in jeder Betriebssituation ein- bzw. ausgesteckt
werden. Den Stecker ohne Kraftaufwand einschieben, bis ein hörbares Klicken das Einrasten
anzeigt. Die Temperatursonde muss an der Seitenwand der Batterie oder in deren Nähe
festgeklebt werden. Das Kabel der Temperatursonde darf nicht mit den Batteriekabeln
zusammengebunden oder in einem Strang verlegt werden.

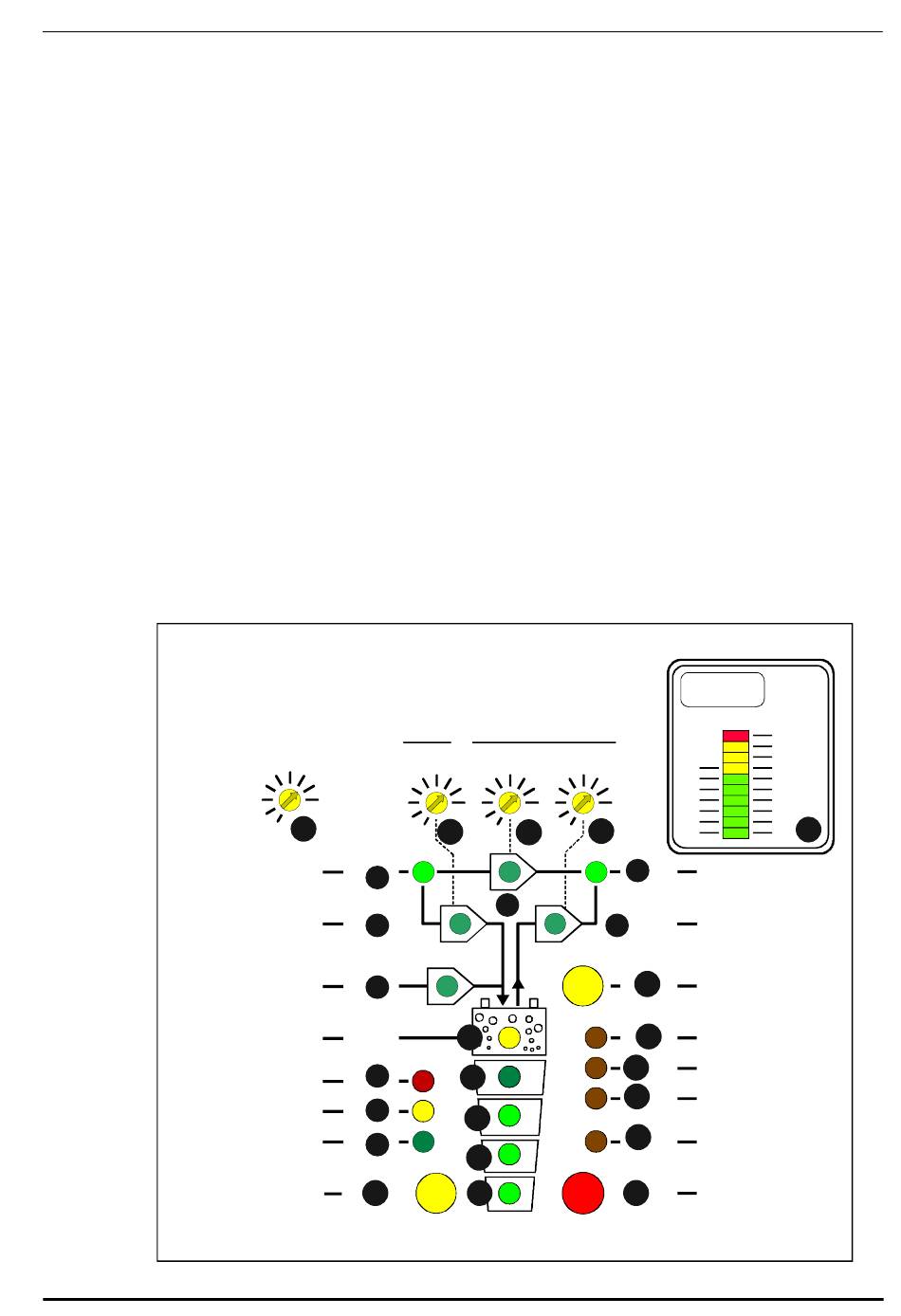

4 Bedienung
4.1
Anzeigen und Bedienelemente
SOLAR CHARGE
Contact active
Contact manual
AUX. CONTACT
Betriebsanleitung
Cha r g er - I n ver t er
INPUT LIMIT
CHARGER
16A
26
0
AC IN
1
CHARGER
2
3
EQUALIZE
4
Program
5
6
21
(Program)
COMPACT V1.0 E
TRANSFER
STANDBY
70A
230V
23
22
0
150V
OFF
7
14
15
16
17
18
POWER
MONITOR
Charge
current
[A]
70
60
50
40
30
20W
20
24
10
8
AC OUT
9
INVERTER
20
RESET ALARM
(select)
10
Over Temp
11
Overload
12
Batt Low/High
13
OFF
19
ON/OFF
(Change status)
COMPACT
Inverter
output
power
[%]
200
160
130
100
80
60
40
20
10
25
5
11
