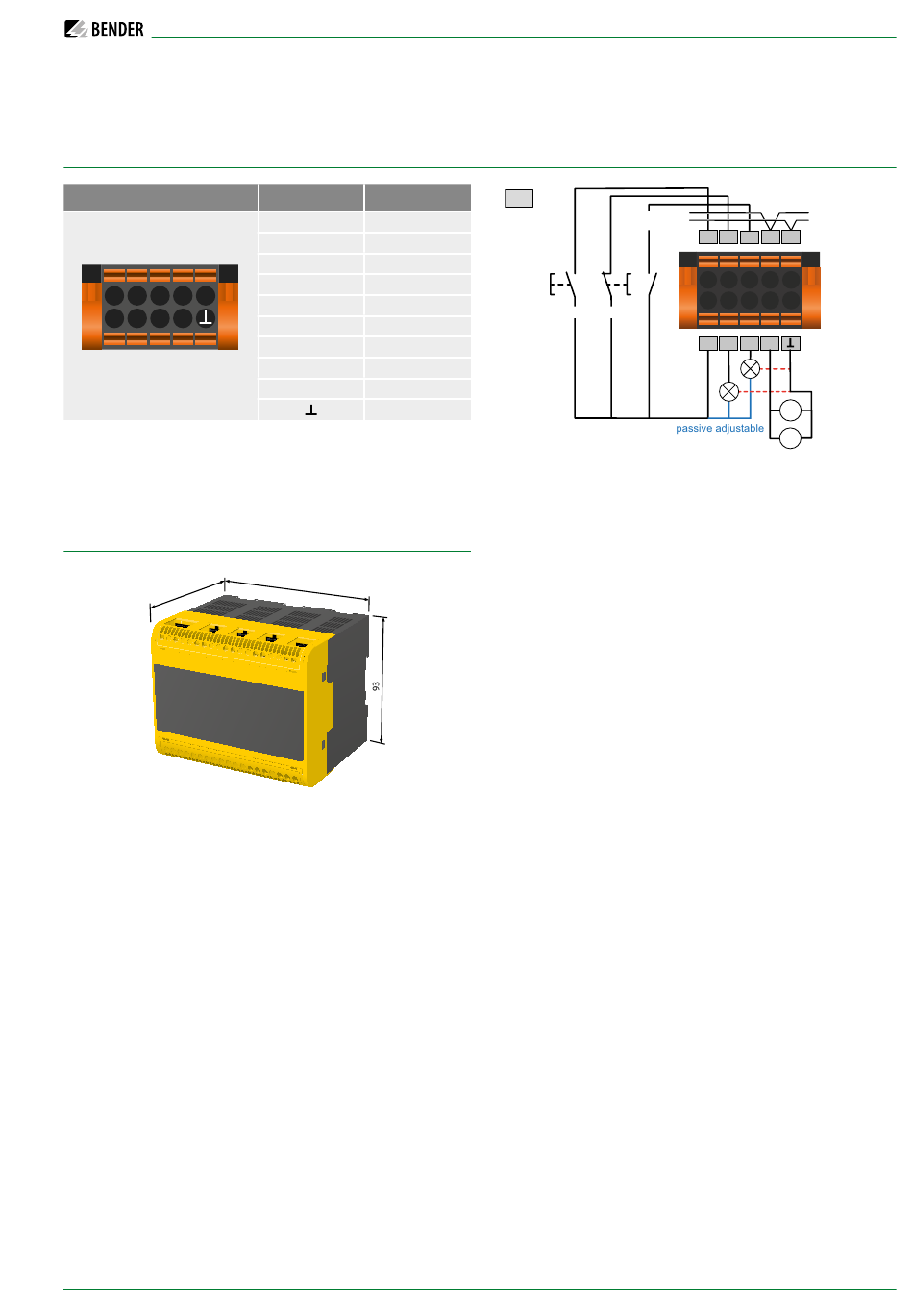

Bender ISOMETER isoRW685W-D Bedienungsanleitung Seite 5

Digitale Schnittstelle X1
Digitale Schnittstelle
I1 I2 I3 A B
+
Q1 Q2 M+
X1
Maßbild
Maßangabe in mm
1 1 0
Klemme Farbe
I1 Eingang 1
I2 Eingang 2
I3 Eingang 3
A RS-485 A
B RS-485 B
+ +24 V
Q1 Ausgang 1
Q2 Ausgang 2
M+ Analogausgang
Masse
1 0 8
X1
Deactivate
Device
high low
active active
TEST RESET
+24 V
isoRW685W-D_D00178_09_D_XXDE/11.2020
ISOMETER® isoRW685W-D
RS-485
I1 I2 I3 A B
+ Q1 Q2 M+
active adjustable
A
Currentmeter
V
Voltagemeter
5
