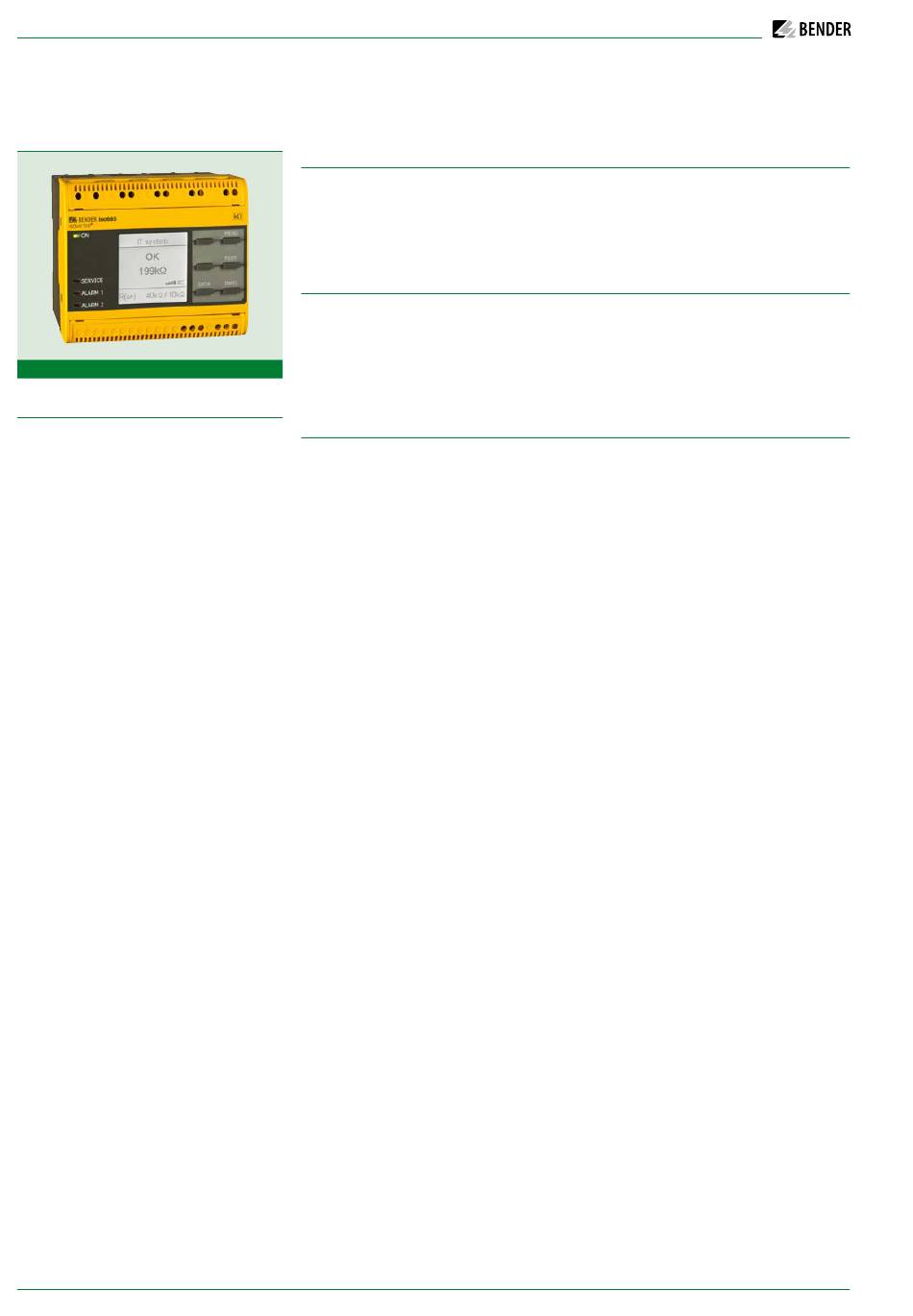

ISOMETER® isoRW685W-D
ISOMETER® isoRW685W-D
Gerätemerkmale
• ISOMETER® für IT-Wechselspannungs-
systeme mit galvanisch verbundenen
Gleichrichtern oder Umrichtern und für
IT-Gleichspannungssysteme (IT = unge-
erdete Netze)
• Der Arbeitsbereich der Netznenn spannung
U ist über Ankoppelgeräte erweiterbar.
n
• Automatische Anpassung an die vorhan-
dene Netzableitkapazität
• Kombination von AMP
Plus und weiterer
profilabhängiger Messverfahren
• Zwei getrennt einstellbare Ansprechwert-
Bereiche von 1 kΩ...10 MΩ für Alarm 1
und für Alarm 2
• Hochauflösendes grafisches LC-Display
zum einfachen Ablesen und Erfassen des
Gerätezustandes
• Anschlussüberwachung (Überwachung
der Messleitungen)
• Automatischer Geräteselbsttest
• Grafische Darstellung des Isolationsverlaufes
über die Zeit (isoGraph)
• Historienspeicher mit Echtzeituhr (3-Tage-
Buffer) zur Speicherung von 1023 Alarm-
meldungen mit Datum und Uhrzeit
• Strom- oder Spannungsausgang
0(4)...20 mA, 0...400 μA, 0...10 V, 2...10 V
(galvanisch getrennt) analog zum ge-
messenen Isolationswert des Netzes
• Frei programmierbare digitale Ein- und
Ausgänge
• Ferneinstellung über das Internet oder
Intranet (Webserver/Option: COMTRAXX®
Gateway)
• Weltweite Ferndiagnose über das Internet
(nur durch den Bender-Service)
• RS-485/BS (Bender-Sensor-Bus) zum
Datenaustausch mit anderen Bender-
Komponenten
• BCOM, Modbus TCP und Webserver
2 isoRW685W-D_D00178_09_D_XXDE/11.2020
Isolationsüberwachungsgerät für IT-Wechselspannungssysteme
mit galvanisch verbundenen Gleichrichtern und Umrichtern
und für IT-Gleichspannungssysteme speziell für Bahn-Applikationen

Produktbeschreibung

Das ISOMETER® isoRW685W-D ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für
IT-Systeme für Bahnanwendungen und speziell nach DIN EN 50155 geprüft. Es ist univer-
sell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch
umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter,
Umrichter, geregelte Antriebe).
Applikation
• AC-, DC- oder AC/DC-Haupt strom kreise
• AC/DC-Hauptstromkreise mit direkt
ange schlossenen Gleich strom-
komponenten wie Stromrichter,
Umrichter, geregelte Antriebe
Funktion
Das Isolationsüberwachungsgerät überwacht kontinuierlich den gesamten Isolations-
widerstand eines IT-Systems während des Betriebs und löst einen Alarm aus, wenn ein
eingestellter Ansprechwert unterschritten wird. Zur Messung wird das Gerät zwischen
dem IT-System (ungeerdetes Netz) und dem Schutzleiter (PE) angeschlossen und dabei
dem Netz ein Messstrom im μA-Bereich überlagert, der von einer microcontrollergesteuerten
Messschaltung erfasst und ausgewertet wird. Die Messwert-Erfassungszeit ist abhängig
von den gewählten Messprofilen, der Netzableitkapazität, dem Isolationswiderstand sowie
eventuellen netzbedingten Störungen.
Die Einstellung der Ansprechwerte und sonstiger Parameter erfolgt über einen Inbetrieb-
nahme-Assistenten, sowie über die verschiedenen Einstellmenüs mit Hilfe der Gerätetasten
und einem hochauflösenden grafischen LC-Display. Die gewählten Einstellungen werden
in einem permanenten Speicher ausfallsicher gespeichert. Für die Einstellmenüs sowie
die Meldungen auf dem Display können verschiedene Sprachen ausgewählt werden. Das
Gerät verfügt über eine Uhr, mit deren Hilfe man Fehlermeldungen und Ereignisse in
einem Historienspeicher mit Zeit- und Datumsstempel erfassen kann. Über ein Gerätepasswort
können die vorgenommenen Einstellungen vor unbefugten Änderungen geschützt werden.
Für eine korrekte Funktionsweise der Anschlussüberwachung benötigt das Gerät die
Einstellung der Netzform 3AC, AC oder DC und die vorgeschriebene Beschaltung der ent-
sprechenden Anschlussklemmen L1/+, L2, L3/-.
Zur Erweiterung des Arbeitsbereiches der Nennspannung stehen verschiedene Ankoppel-
geräte als Zubehör zur Verfügung, die über ein Menü ausgewählt und eingestellt werden
können. Das Isolationsüberwachungsgerät iso685 ist in der Lage, in allen gängigen IT-Systemen
(ungeerdete Netze) eine korrekte Isolationsmessung vorzunehmen. Durch die verschiedenen
Applikationen, Netzformen, Betriebsbedingungen, Einsatz von geregelten Antrieben, hohe
Netzableitkapazitäten etc., ergeben sich unterschiedliche Anforderungen an die Messtechnik,
um eine optimierte Ansprechzeit und Ansprechabweichung zu garantieren.
Deshalb können über ein Einstellmenü verschiedene Messprofile ausgewählt werden, mit
deren Hilfe eine optimale Anpassung der Messtechnik an die Applikation vorgenommen
werden kann.
Wird ein eingestellter Ansprechwert für Alarm 1 und/oder Alarm 2 unterschritten, schalten
die zugehörigen Alarmrelais, die LEDs ALARM 1 bzw. ALARM 2 leuchten und das LC-Display
zeigt den Messwert an (bei Isolationsfehlern im DC-System wird zusätzlich eine Trend-
anzeige für den fehlerbehafteten Leiter L+/L- angezeigt). Ist der Fehlerspeicher aktiviert,
wird die Fehlermeldung gespeichert. Durch Betätigung der RESET-Taste kann eine
Isolationsfehlermeldung zurückgesetzt werden, vorausgesetzt der aktuell angezeigte
Isolationswiderstand liegt zum Zeitpunkt des Rücksetzens mindestens 25 % über dem Ist-
Ansprechwert.
Als zusätzliche Information werden auf dem Display die Signalqualität des Messsignales
sowie die Aktualisierungszeit des Messwertes über Balkengrafiken angezeigt. Eine
schlechte Signalqualität (1-2 Balken) kann auf ein falsch gewähltes Messprofil hinweisen.
• USV-Anlagen, Batterienetze
• Heizgeräte mit Phasenanschnitt-
steuerungen
• Anlagen mit Schaltnetzteilen
• IT-Systeme mit hohen Ableit kapazitäten
