ISOMETER® isoRW685W-D

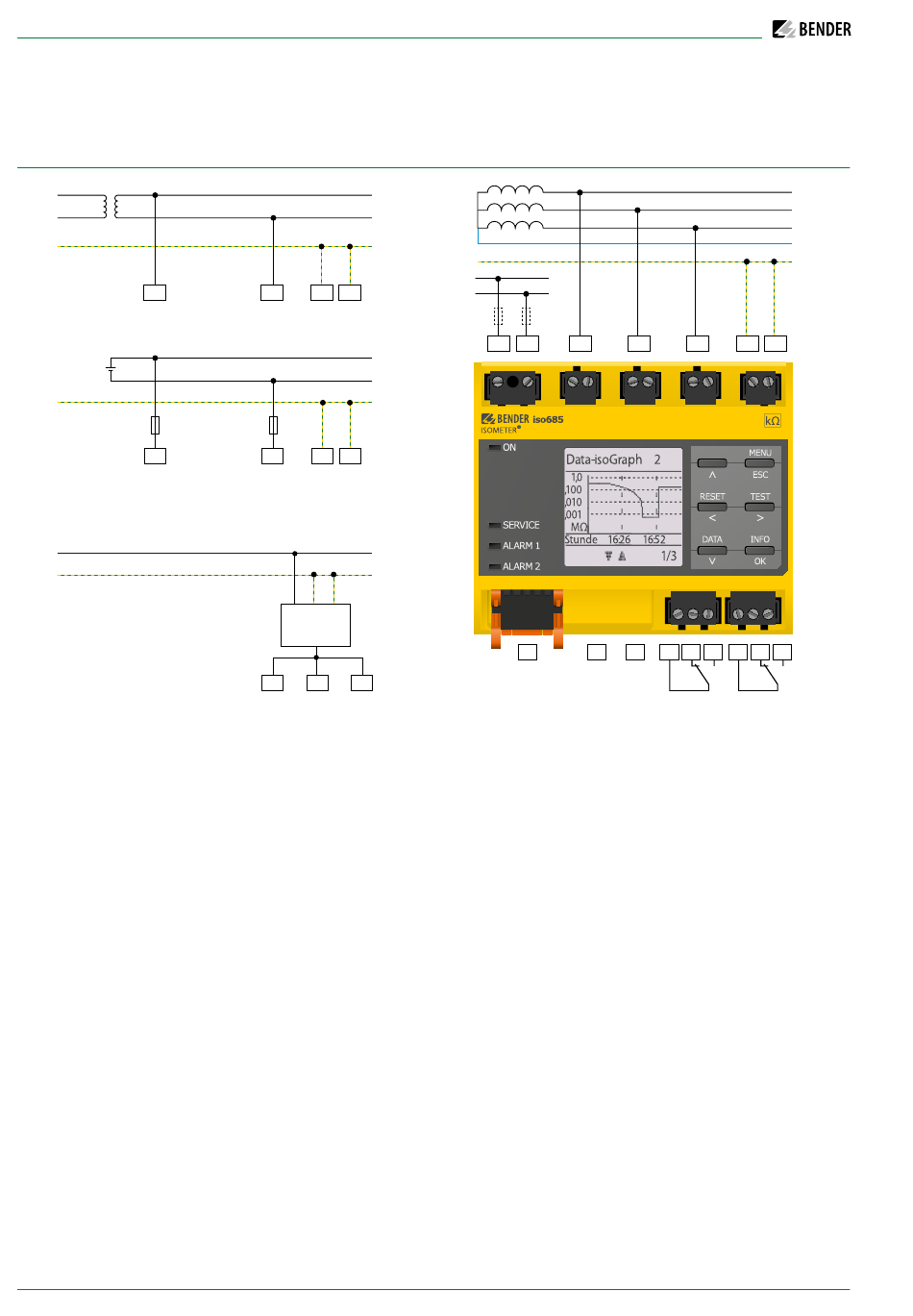

Anschlussschaltbild

L1/+
*
L1/+
1 - Anschluss an ein AC-Netz U
2 -
Anschluss an ein DC-Netz U
3 -
Anschluss an ein IT-System mit Ankoppelgerät
4 -
Anschluss an ein 3(N)AC-Netz
5 -
Anschluss an das zu überwachende IT-System (L1/+, L2, L3/-)
6 -
Getrennter Anschluss KE, E an PE
7 -
(K1) Alarmrelais 1, verfügbare Wechslerkontakte
8 - (K2) Alarmrelais 2, verfügbare Wechslerkontakte
Leitungsschutz vorsehen!
Gemäß der DIN VDE 0100-430 ist bei der Versorgungs spannung ein Leitungsschutz vorzusehen.
Hinweis:
Für die Ankopplung der Klemmen L1/+, L2, L3/- an das zu überwachende IT-System ≤ 690 V kann entsprechend DIN VDE 0100-430 auf
Schutzeinrichtungen zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder das Kabel so ausgeführt ist, dass die Gefahr eines
Kurzschlusses auf ein Mindestmaß beschränkt ist (Empfehlung: kurz- und erdschlussfeste Verlegung).
Die Anschlussleitungen L1/+, L2, L3/- an das zu überwachende Netz müssen als Stichleitung ausgeführt werden. Es darf kein Laststrom über
die Klemmen geführt werden.
Für UL-Anwendungen:
Nur 60/70°C-Kupferleitungen verwenden!
Die Versorgungsspannung ist bei UL- und CSA-Applikationen zwingend über 5-A-Vorsicherungen zuzuführen.
4 isoRW685W-D_D00178_09_D_XXDE/11.2020
L1
L2
PE
L3/- KE E
L+
L-
PE
*
L3/- KE E
IT-System
PE
Beispiel
AGHxxx
> 690 V AC
U
n
U > 1000 V DC
n
L1/+ L2 L3/-
n
n
1
U
S
A1/+ A2/-
2
3
X1
11
9 - Zuschaltbarer Widerstand R für RS-485-Busterminierung
10 - Ethernet-Schnittstelle
11 -
Digitale Schnittstelle
* - Bei Systemen > 690 V und Überspannungskategorie III ist
eine Sicherung für den Anschluss an das zu überwachende
Netz vorzusehen.
Empfehlung: 2A-Schraubsicherungen
5
L1/+ L2 L3/- KE
X2 R 11 12 14 21
10 9
7 8
L1
L2
4
L3
N
PE
6
E
22 24
