Anwendungsbeispiele
5�5
Heizstab 3-stufig digital
Ist ein herkömmlicher Heizstab vorhanden, kann dieser mit der Logik „Heizstab 3-stufig digital" zur Warmwasser-
aufbereitung genutzt werden.
Eingesetzte Geräte:
Bei Heizstäben mit bis zu drei Heizwendeln mit jeweils maximal 3500W Leistung eignet sich als Lastrelais die
Smart-Relais-Station hervorragend zur Ansteuerung. Dieses Beispiel steht exemplarisch für alle zu schaltenden
Verbraucher mit maximal 16A Strombedarf.
Installation:

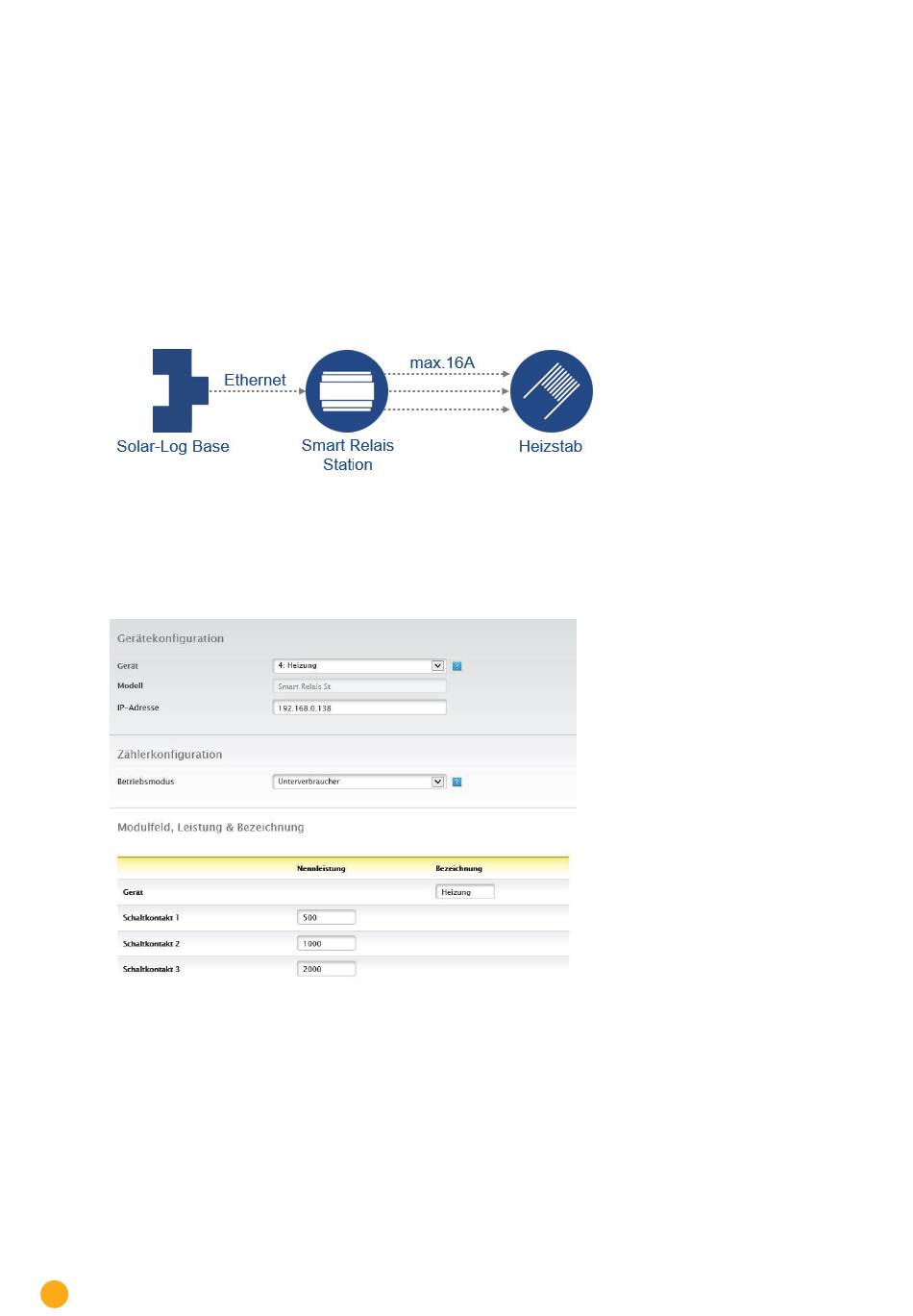

Schematische Darstellung der Heizstabsteuerung (Stromlaufplan siehe Anlagen)
Konfiguration Smart Energy Gerät
Unter dem Menüpunkt
ren.
In diesem Beispiel werden alle drei Schaltkontakte der Station verwendet.
Konfiguration der Smart Relais Station, Kontakte 1-3 werden verwendet
Für die Schaltkontakte muss die tatsächliche Heizleistung der Wendel des Heizstabes hinterlegt werden. In unse-
rem Beispiel gehen wir von drei Heizschleifen mit folgender Leistung aus:
•
Wendel 1 = 500W
•
Wendel 2 = 1000W
•
Wendel 3 = 2000W
44
Konfiguration | Geräte | Konfiguration
ist die Smart Home Relais Station zu konfigurie-
