Anwendungsbeispiele
Konfiguration Smart Energy Logik
Konfiguration | Smart Energy | Schaltgruppen
Überschusssteuerung
Unter
bietet sich das Profil „
" für die
Ansteuerung der Ventilatoren an.
Überschuss- und Laufzeitgesteuert
Alternativ kann das Profil „
" genutzt werden. Mit diesem Profil kann sicher-
Laufzeit
gestellt werden, dass die Ventilatoren immer die konfigurierte
erreichen, unabhängig vom PV Überschuss
an einem Tag.

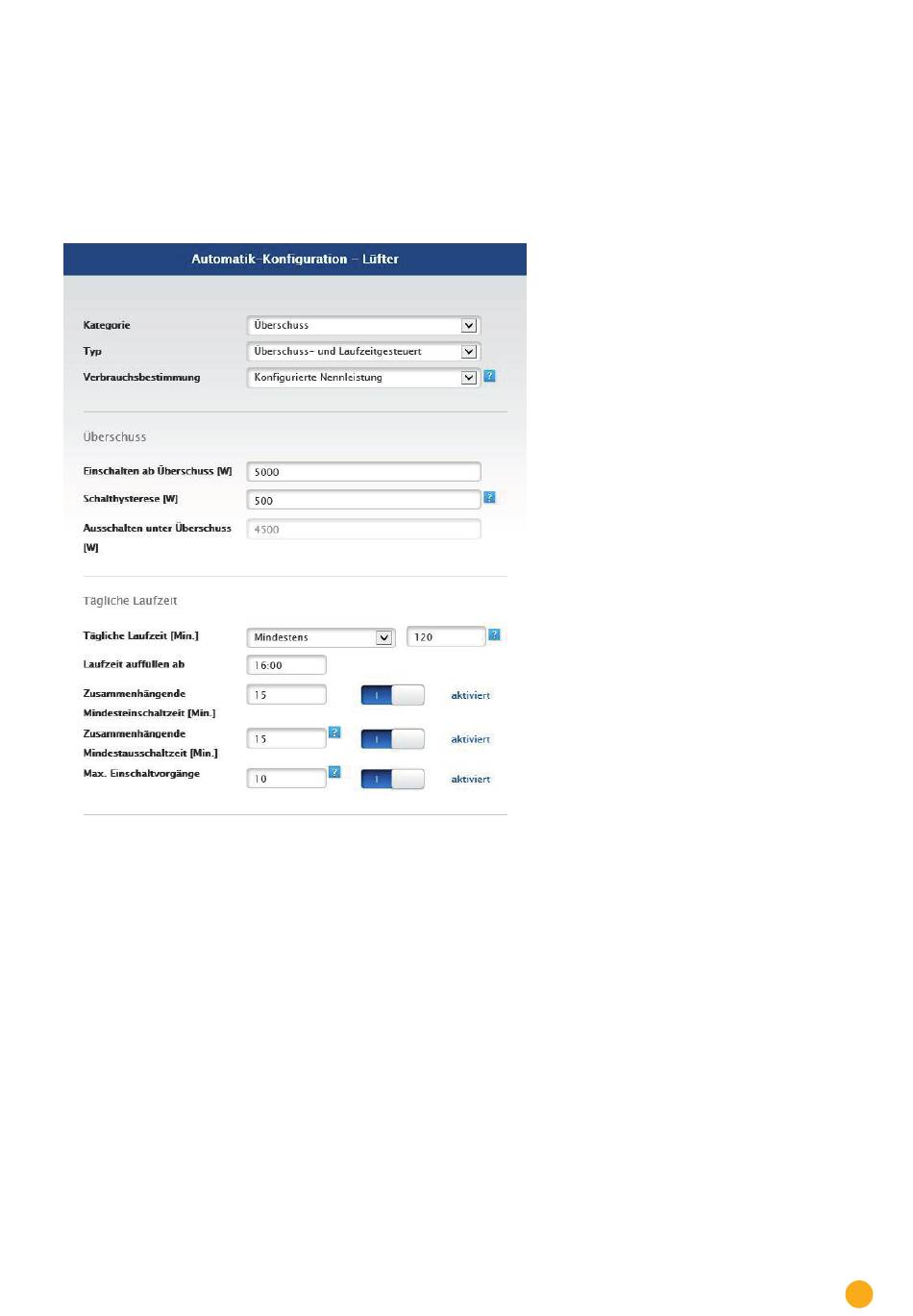

Beispielkonfiguration mit Profil „Überschuss- und Laufzeitgesteuert"
Erläuterungen zur Beispielkonfiguration
Die Logik aktiviert den Verbraucher mit der Nennleistung von 4500W, wenn ein Übschusswert von 5000W erreicht
wurde und deaktivert diesen, sobald der Überschuss unter 4500 W fällt.
Wenn der Schalter aktiviert wurde zählt der Solar-Log™ die Zeit. Wenn die definierte Laufzeit - hier 120 Minu-
ten - nicht erreicht wurde, wird der Schalter ab 16 Uhr aktiviert, solange bis die Gesamtlaufzeit von 120 Minuten
erreicht wurde.
Während des Überschussbetriebes bleibt der Verbraucher (zur Schonung) über den Wert der „Zusammenhängen-
den Mindestausschaltzeit" -hier 15 Minuten- abgeschaltet. Auch wenn vorher schon wieder genug Überschuss zur
Aktivierung zur Verfügung steht.
Der Verbraucher wird höchstens für die konfigurierte Anzahl „Maximale Einschaltvorgänge" eingeschaltet, wobei
die Laufzeit beim letzten Schaltvorgang komplett aufgefüllt wird.
