Anwendungsbeispiele
Konfiguration Smart Energy Geräte:
In diesem Fall wird die Smart Relais Box als Schalter verwendet. Von diesem Gerät sind zwei Relais zu konfigu-
Konfiguration | Geräte | Konfiguration
rieren. Unter dem Menüpunkt

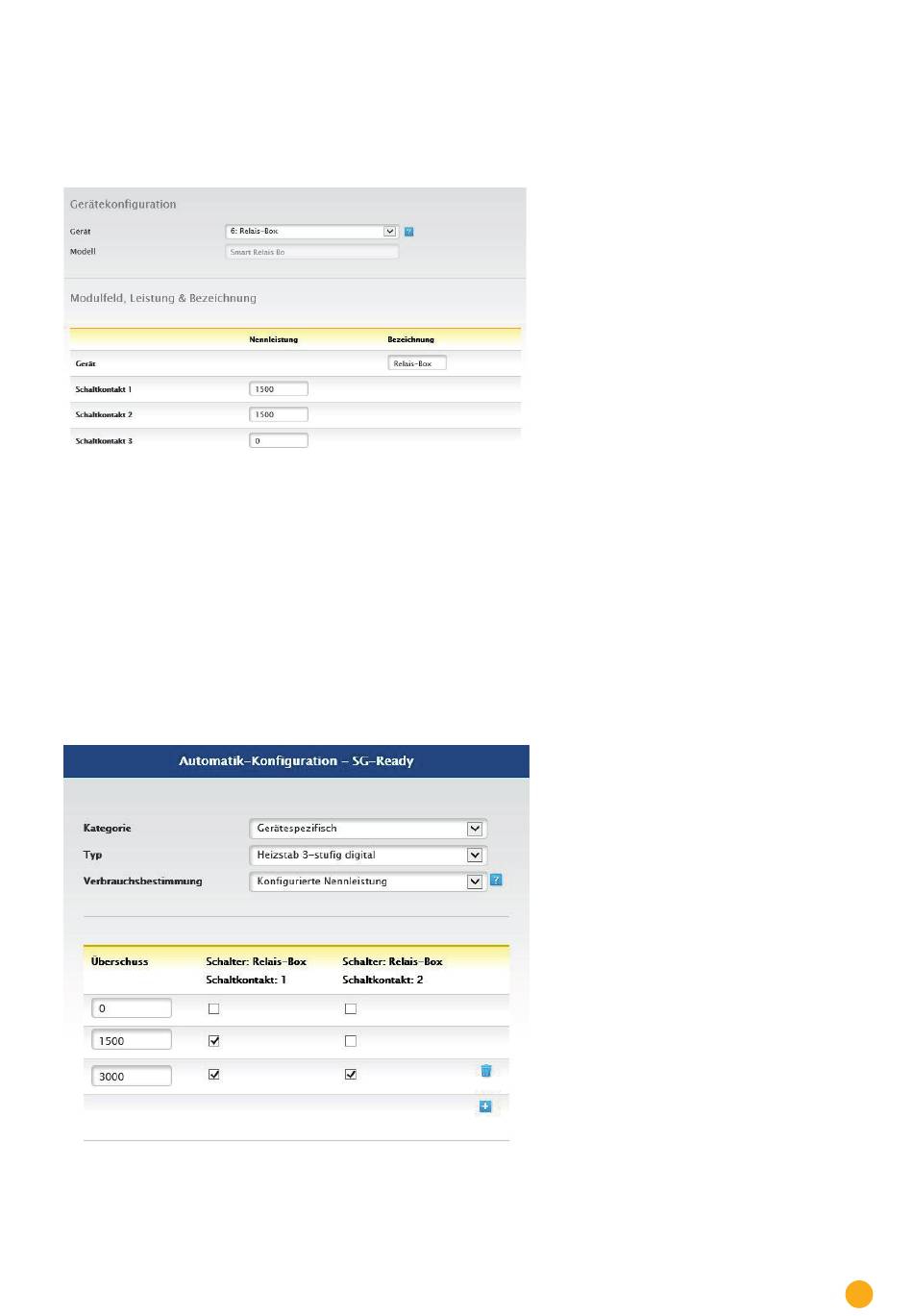

ist das wie in den Screenshot gezeigt zu
konfigurieren.
Konfiguration Relais-Box
Konfiguration Smart Energy Logik
Bei der Konfiguration der Smart Energy Logik sollte eine genaue Angleichung der PV-Anlage mit der Wärmepumpe
erfolgen.
Als Schwellwerte für die unterschiedlichen Stufen muss die Leistungsaufnahme der Wärmepumpe (Verdichter) he-
rangezogen werden. Da sich die Leistungsaufnahme der Wärmepumpe bei unterschiedlichen Außentemperaturen
deutlich unterscheidet ist eine Anpassung der Schwellwerte im Jahresverlauf zu empfehlen.
Grundsätzlich kann die Ansteuerung der Wärmepumpe mit dem Profil „Heizstab 3-Stufig digital" unter
Konfigura-
tion | Smart Energy | Schaltgruppen
erfolgen. Dieses Profil eignet sich besonders gut um Bitmuster zu generie-
ren. Wichtig ist, dass die Relaisschaltungen an die Definition der Eingänge der jeweiligen Wärmepumpe angepasst
werden.
Beispielhafte Konfiguration „Heizstab 3-stufig digital"
41
