Anwendungsbeispiele
5�4
Belüftungsanlage
In diesem Beispiel wird eine Belüftungsanlage angesteuert. Die Belüftung wird nur optional aktiviert, wenn genü-
gend eigene Energie zur Verfügung steht.
Dieses Beispiel steht exemplarisch für alle Verbraucher die über Smart Relais Box und Leistungsrelais geschaltet
werden.
Eingesetzte Geräte:
Bei der angenommenen Belüftungsanlage handelt es sich um mehrere Ventiliatoren mit einer Leistungsaufnahme
von insgesamt 4.500 W. Diese Ventilatoren verfügen nur über einen Betriebsmodus und werden gemeinsam ein-
und ausgeschalten. Als Schalter wird hier die Smart Relais Box (Adam 4068) und entsprechende Lastrelais (20A)
eingesetzt.
Installation:

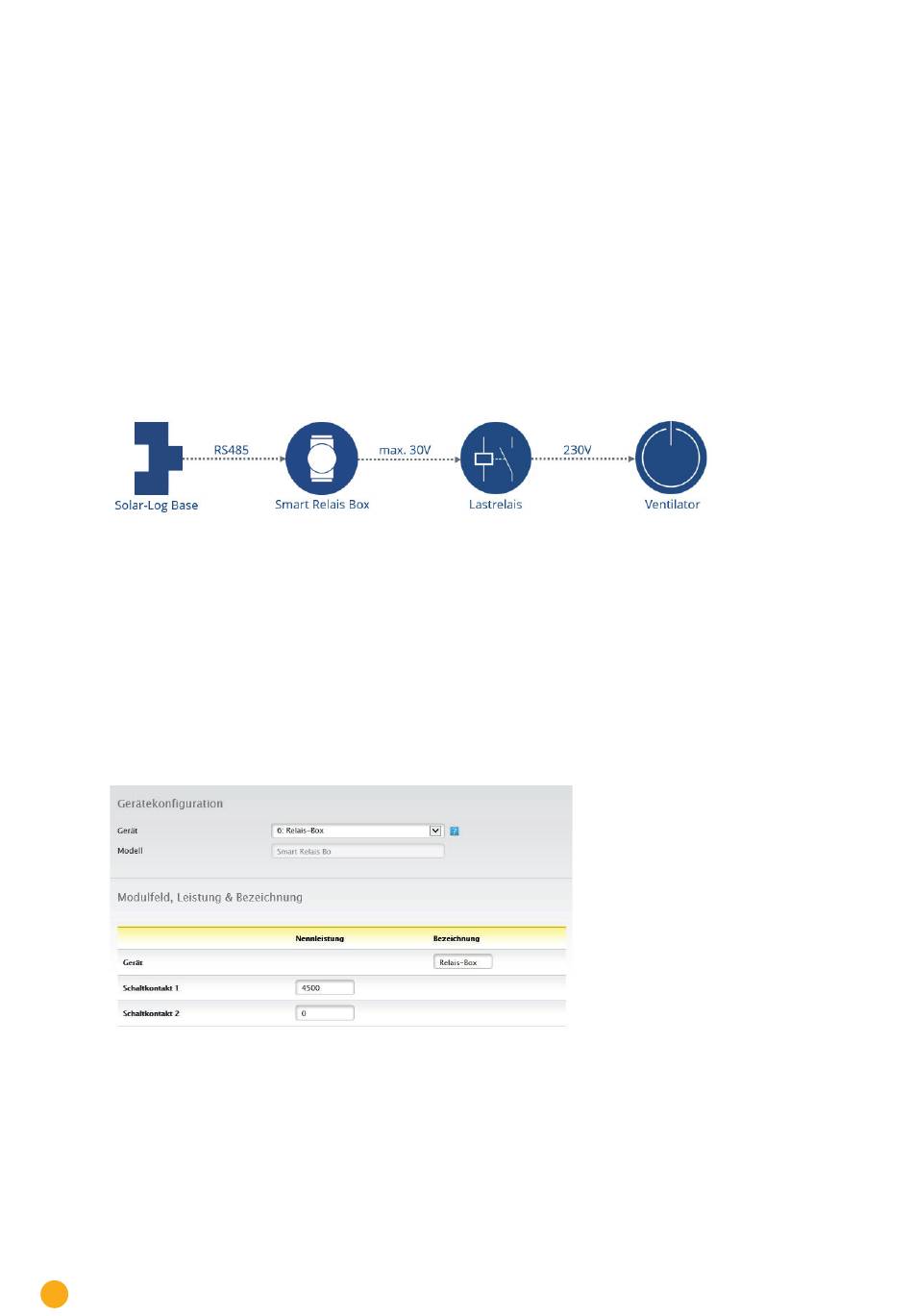

Schematische Darstellung der Ventilatorsteuerung (Stromlaufplan siehe Anlagen)
Alternative Geräte
Für Verbraucher mit einer Leistung bis 16A ist die Solar-Log™ Smart Relais Station in diesen Anwendungsfällen
eine gute Alternative. Anstatt über die Solar-Log™ Smart Relais Box ein Leistungsrelais zu schalten kann mit der
Solar-Log™ Smart Relais Station der Verbraucher direkt geschaltet werden.
Konfiguration Smart Energy Gerät
Konfiguration | Geräte | Konfiguration
Unter dem Menüpunkt
ist die Solar-Log™ Smart Relais Box zu konfigurie-
ren.
In diesem Beispiel wird der Schaltkontakt 1 der Box verwendet.
Konfiguration der Solar-Log™ Smart Relais Box, Relais 0 wird verwendet
42
