Solar-Log Smart Energy Serie Funktionsweise Seite 30

Smart Energy Geräte
Internes Relais
Art Schaltkontakt
Kontaktbelastbarkeit
Anschluss an Solar-Log™
Technische Daten des internen Relais
4�1�2 Solar-Log™ Smart Relais Box
Die Solar-Log™ Smart Relais Box verfügt über 8 Relais (4 Wechsler und 4 Schließer) und wird per RS485 an den
Solar-Log™ angeschlossen.
Die Relais können einzeln oder in Kombination durch die Smart Energy Logiken angesprochen werden. So eignet
sich das Gerät ideal für die Ansteuerung von Wärmepumpen oder zur Visualisierung der Leistung.
Große Verbraucher können nicht direkt über dieses Gerät geschalten werden. In diesem Anwendungsfall müssen
an die Last angepasste Lastrelais zwischengeschaltet werden. Diese Lastrelais können dann mit der Smart Relais
Box angesteuert werden.

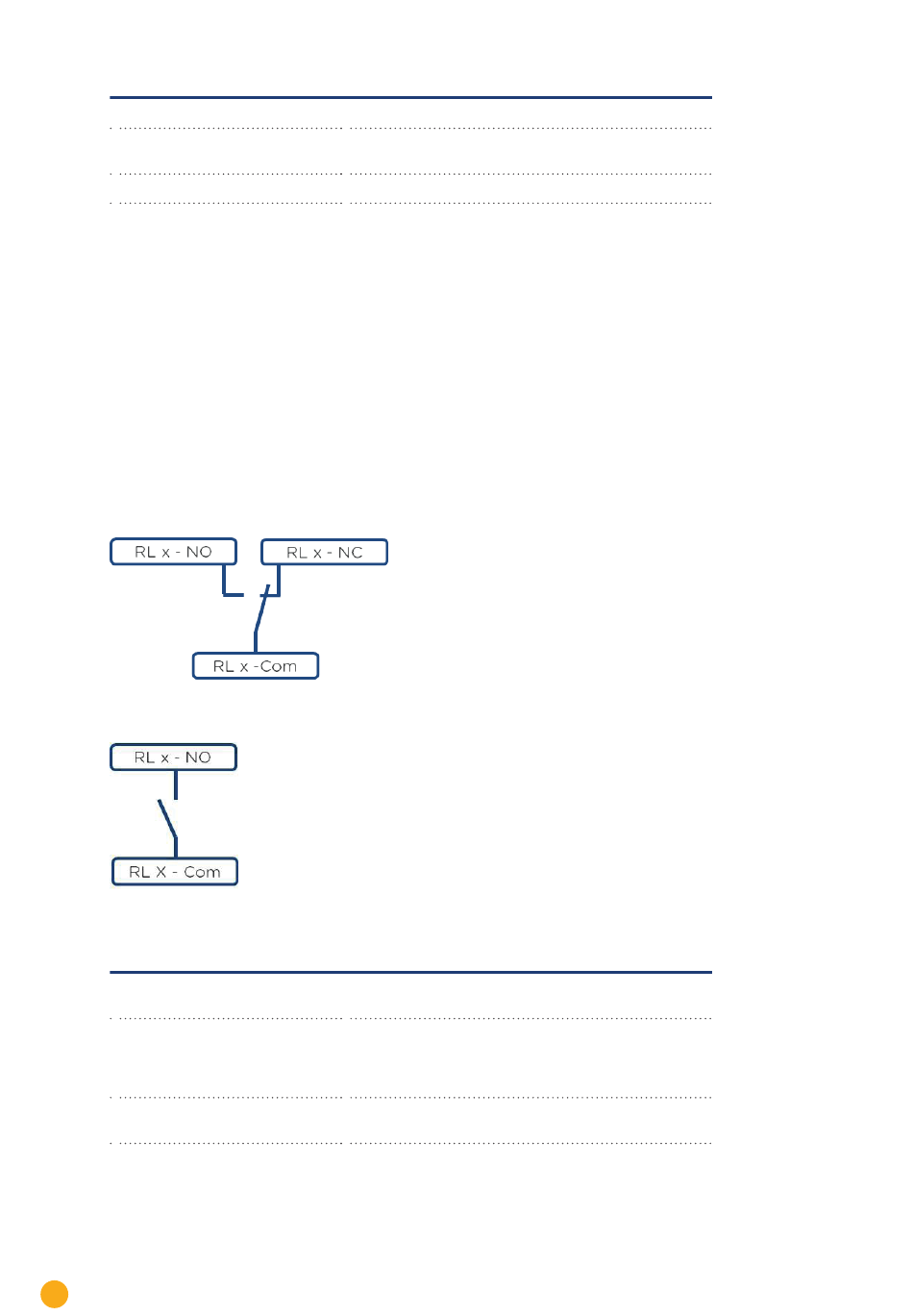

Schaltplan Wechslerkontakt
Schaltplan Schließerkontakt
Solar-Log™ Smart Relais Box
Art Schaltkontakt
Kontaktbelastbarkeit
Anschluss an Solar-Log™
Technische Daten der Solar-Log™ Smart Relais Box
30
1 x Wechsler
24 VDC
5 A
Klemmleiste
4 x Wechsler
4 x Schließer
0.5 A @ 120 V
AC
0.25 A @ 240 V
AC
1 A @ 30V
DC
0.3 A @ 110V
DC
RS485
ohne andere Geräte
