AZ5 Pistola con VENTAGLIO CONICO

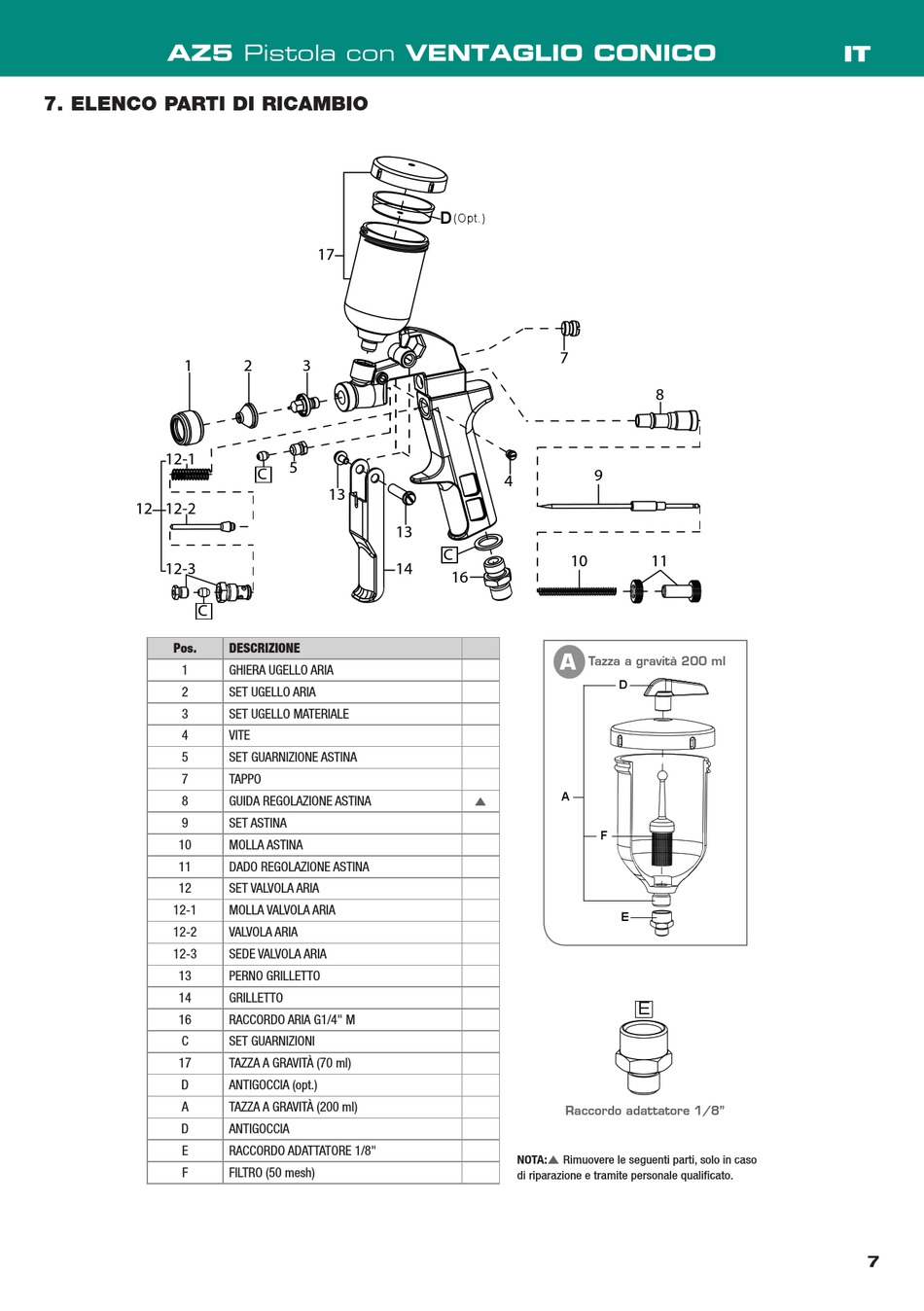

7. ELENCO PARTI DI RICAMBIO

1
12-1
12 12-2
12-3
C
Pos.
1
2
3
4
5
7
8
9
10
11
12
12-1
12-2
12-3
13
14
16
C
17
D
A
D
E
F
17
2 3
5
C
13
13
14
DESCRIZIONE
GHIERA UGELLO ARIA
SET UGELLO ARIA
SET UGELLO MATERIALE
VITE
SET GUARNIZIONE ASTINA
TAPPO
GUIDA REGOLAZIONE ASTINA
SET ASTINA
MOLLA ASTINA
DADO REGOLAZIONE ASTINA
SET VALVOLA ARIA
MOLLA VALVOLA ARIA
VALVOLA ARIA
SEDE VALVOLA ARIA
PERNO GRILLETTO
GRILLETTO
RACCORDO ARIA G1/4" M
SET GUARNIZIONI
TAZZA A GRAVITÀ (70 ml)
ANTIGOCCIA (opt.)
TAZZA A GRAVITÀ (200 ml)
ANTIGOCCIA
RACCORDO ADATTATORE 1/8"
FILTRO (50 mesh)
D
(Opt.)
7
9
4
C
10
16
A
Tazza a gravità 200 ml
A

F
Raccordo adattatore 1/8"
NOTA: Rimuovere le seguenti parti, solo in caso
di riparazione e tramite personale qualificato.
8
11
D
E
E
