Mechanische Installation KEVA 24 C10 und KEVA
05 Mechanische Instal-
lation KEVA 24 C10(c)
24 C10c
Die Sensoren KEVA 24 C10(c) sind so konzipiert
zur Befestigung am Cellpack CTS-S Kabelsteckan-
schluss mit der Schraube M16, der Teil der Kabel-
steckanschluss ist, siehe Abb. 5 - Bild 4.
Achtung:
Handhabung, um Schäden am Sensor zu ver-
meiden. Beschädigungen, die beim Auspacken
oder bei schlechter Handhabung auftreten wird
nicht durch die Garantie abgedeckt.

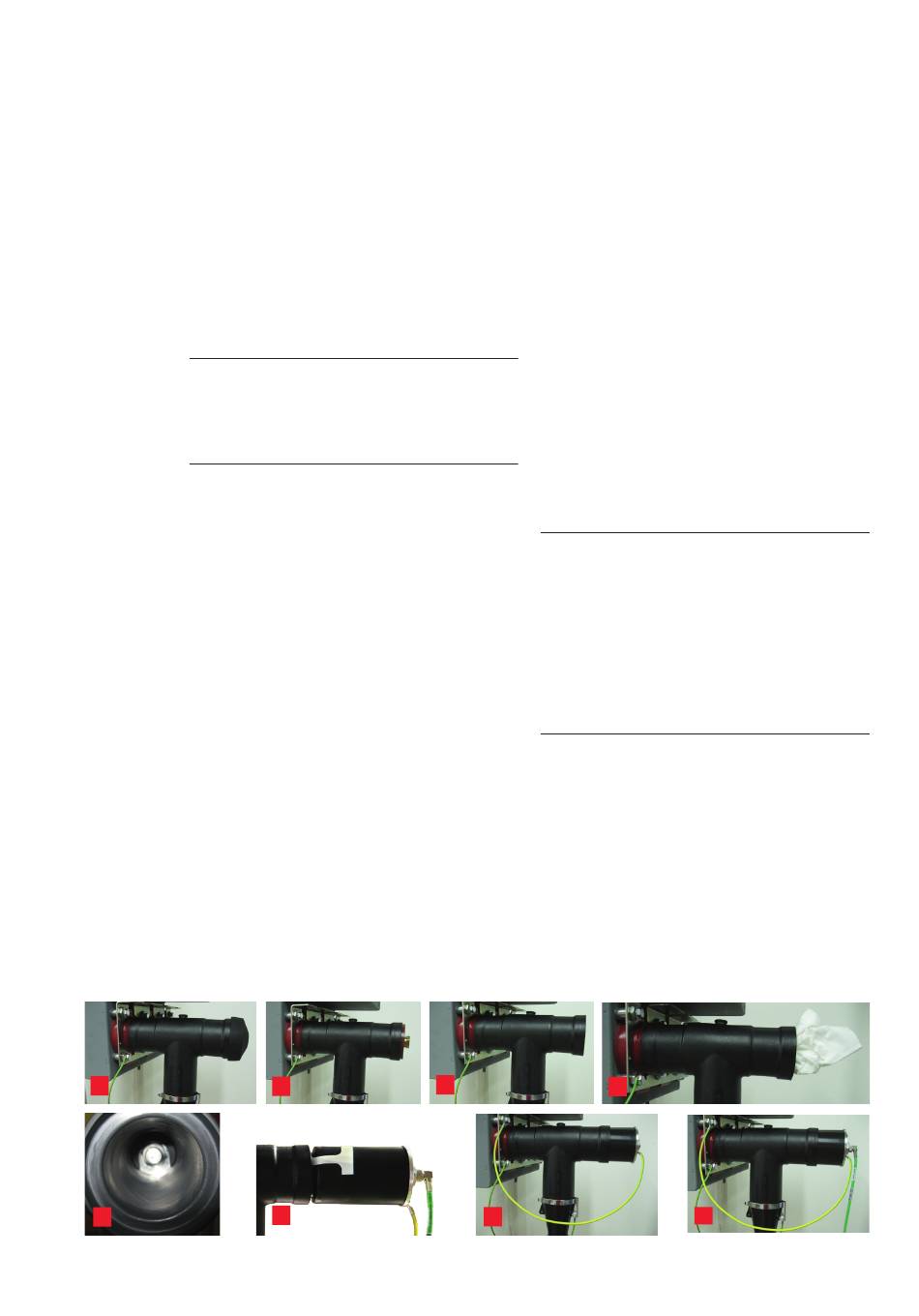

Montageanleitung des Sensors Schritt für Schritt,
siehe Abbildung 5:
Schritt 0 Zustand vor dem Installationsprozess,
Schritt 1 Die leitfähige Schutzkappe von CTS-S
Schritt 2 Den Isolierstopfen von CTS-S entfernen,
Schritt 3 Innenseite des Steckers mit einem Cellpack
Schritt 4 Das Drehmoment des Kontaktbolzens
Schritt 5 Die Innenseite des Steckers muss dort
0
4
—
05
Vorsicht beim Auspacken und bei der
siehe Bild 0
entfernen, siehe Bild 1
siehe Bild 2
Reinigungstuch reinigen. Auf der Innen-
fläche des Steckerkörpers dürfen keine
Fremdkörper/Verschmutzungen befinden,
siehe Bild 3
(M16) mit einem geeigneten Werkzeug
(SW 22) prüfen (50 Nm). Um das vorge-
gebene Drehmoment erreich zu können
ist zu gewährleisten, dass sich kein
Schmiermittel auf den Gewindeteilen
befindet.
wo sich Stecker und Sensor berühren
1
5
mit Gleit und Füllmittel GM1 gefettet
werden (Bitte Handschuhe benutzen).
Zuvor ist sicherzustellen, dass sich
keine Fremdkörper/Verschmutzungen
im Inneren des Steckers befinden, siehe
Bild 4.
Schritt 6 Spannungssensor KEVA per Hand bis
zum Anschlag einschrauben und mit
dem Drehmomentschlüssel (SW 24) fes-
tziehen. Dabei ist das Drehmoment von
30 Nm einzuhalten. Um das vorgege-
bene Drehmoment erreich zu können ist
zu gewährleisten, dass sich kein
Schmiermittel auf den Gewindeteilen
befindet.
Achtung:
Während der Montage, Entlüftungshilfe
(EH) aus Aufschiebehilfe (AH) ausschneiden und
gemäß Bild 5 einlegen. Die Entlüftungshilfe (EH)
vor der Anwendung leicht mit GM1 einfetten (siehe
Bild 5). Bitte Handschuhe benutzen.Wenn der
Konus des Sensors 2 mm vom Steckergehäuse ent-
fernt ist, Entlüftungshilfe (EH) entfernen (langsam
herausziehen). Eventuell austretendes Gleit- und
Füllmittel von der Oberfläche des CTS-S Steckers
und der Sensoren entfernen.
Schritt 7 Erdungsleitung des Sensors mit
Schraube M8 an den nächstgelegenen
Erdungspunkt anschließen, siehe Bild 6
Schritt 8 Das Sekundärkabel des Spannungssen-
sors KEVA 24 C10(c) an den BNC Con-
nector anschließen (Prüfen, ob das
Sekundärkabel mit der gleichen
ID-Nummer wie auf dem Sensoretikett
angegeben angeschlossen ist), siehe
Abbildung 7.
2
3
4
6
7
5
7
