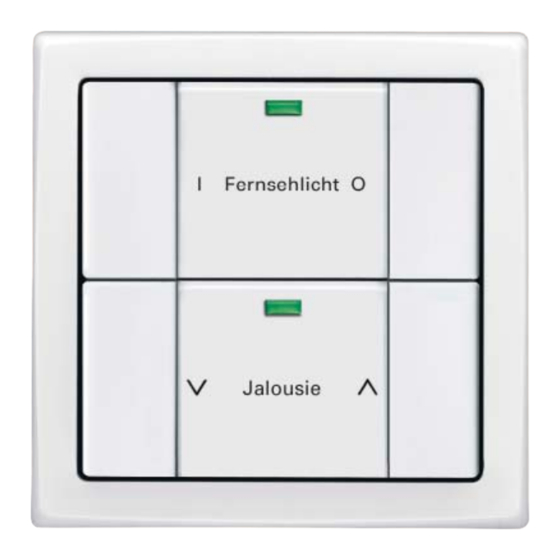

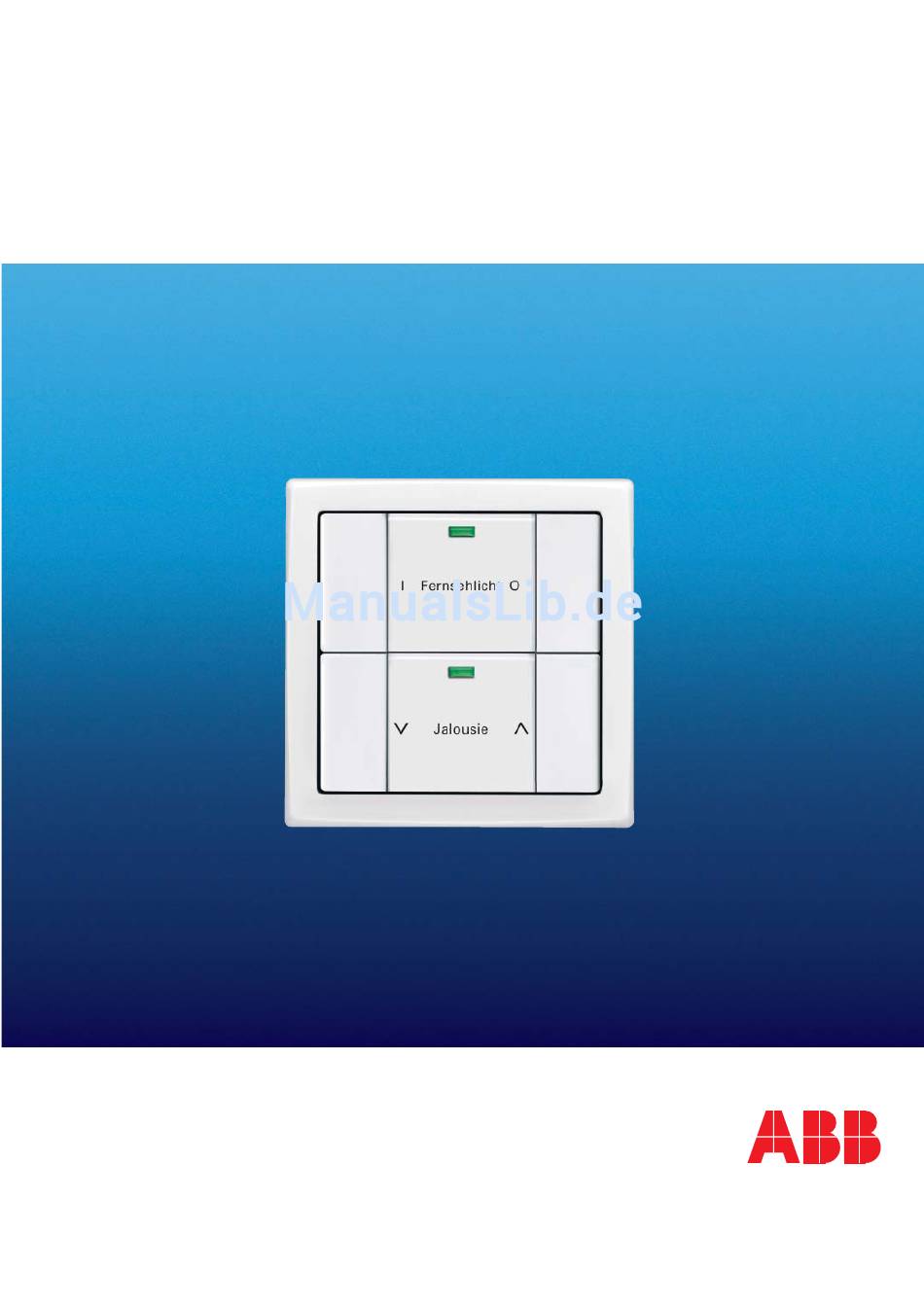

- Seite 1 Produkt-Handbuch ABB i-bus ® Tastsensor solo ® TAS/U 2.1 Gebäude-System tech nik...
- Seite 2 Dieses Handbuch beschreibt die Funktion des Tastsensor solo ® TAS/U 2.1. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sei te Gerätetechnik .................. Technische Daten ................Anschlussbild ..................Maßbild ....................Inbetriebnahme ................Tastsensor 2f TP /1 ................Anhang Bestelldaten ..................Notizen .................... -
Seite 4: Gerätetechnik
ABB i-bus ® Gerätetechnik Das Anwendungsmodul 2fach Tastsensor solo ® wird auf einen Busankoppler UP, Gerätetechnik Schaltaktor UP oder Schalt-/Dimm-aktor UP aufgesetzt. Der 2fach Tastsensor solo ® kann z. B. Schalt-, Dimm- oder Jalousie steuerungs- telegramme an EIB / KNX-Aktoren senden. -
Seite 5: Anschlussbild
ABB i-bus ® Gerätetechnik Anwendungsprogramm max. Anzahl max. Anzahl max. Anzahl Kommunikationsobjekte Gruppenadressen Zuordnungen Für Busankoppler UP, Schaltaktor/-sensor UP und Schalt-/Dimmaktor UP: Tastsensor 2f TP/1 Hinweis Die Zusammenarbeit mit den verschiedenen Unterputzgeräten wird auf der Para- meterseite „Allgemein“ festgelegt. Es ist nicht notwendig, wenn der Tastsensor auf einen Schaltaktor UP oder Schalt-/Dimmaktor UP aufgesetzt wird, ein weiteres Gerät aus der Datenbank in die ETS2 einzufügen. -
Seite 6: Inbetriebnahme
ABB i-bus ® Inbetriebnahme Der 2fach Tastsensor Solo kann auf Dieses Verhalten wird bei Bedarf über Inbetriebnahme einem Busankoppler UP, einem Schalt- den Parameter „Arbeitsweise der Wippe“ aktor UP oder einem Schalt-/Dimmaktor angepasst. Tastsensor 2f TP /1 UP aufgesteckt werden. Das jeweilige UP-Gerät auf das der 2fach Tastsensor... - Seite 7 ABB i-bus ® Inbetriebnahme Aktorfunktionen Dieses Kommunikationsobjekt sendet jeweils ein Telegramm, wenn der Aktor Im folgenden werden die Aktorfunk- schaltet. Der Wert „1” bedeutet dabei, tionen des Schaltaktors UP und des dass das Relais den aktiven Zustand ge- Schalt-/Dimmaktors UP beschrieben.
- Seite 8 ABB i-bus ® Inbetriebnahme ,Schalt-/Dimmaktor UP (SD/U 1.1) Über den Parameter „Verhalten bei Änderung des Helligkeitswertes“ wird Der Ausgang des Schalt-/Dimmaktors definiert, ob der neue Wert sofort UP kann über das 1-Bit-Kommunikati- („anspringen“) oder mit der gewählten onsobjekt Nr. 0 „Ausgang – Schalten“...
- Seite 9 ABB i-bus ® Inbetriebnahme Zusätzlich zur Treppenhauslichtfunktion kann eine Einschaltverzögerung aktiviert werden. Dazu ist der entsprechende Para meter zu aktivieren. Die Einschalt- verzögerungszeit wird mit Basis und Faktor festgelegt. Zeitfunktion (Schalt-/Dimmaktor UP, SD/U 1.1) Mit der Betriebsart „Zeitfunktion“ gibt es die Möglichkeit eine Ein- und/oder Ausschaltverzögerung zu aktivieren.
- Seite 10 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion bei Verwendung als Schaltsensor 1 bit Wippe 1 Schalten 1 bit Wippe 2 Schalten Kommunikationsobjekte Objektname Funktion bei Verwendung als Dimmsensor 1 bit Wippe 1 kurz Schalten 4 bit Wippe 1 lang Dimmen...
- Seite 11 ABB i-bus ® Inbetriebnahme Parameter BCU-Type: Die Standardeinstellung der Busankoppler/UP-Aktor UP-Busankopplung (BA/U 3.2) Werte ist fettgedruckt. UP-Schaltaktor (SA/U 1.2) UP-Dimmaktor (SD/U 1.1) Parameter der Wippe …: – Betriebsart der Wippe Schaltsensor Dimmsensor Jalousiesensor Flexible Zuordnung nur bei Schaltsensor: – Arbeitsweise der Wippe...
- Seite 12 ABB i-bus ® Inbetriebnahme Parameter nur bei Flexible Zuordnung: Die Standardeinstellung der – Reaktion auf Wippe rechts Werte ist fettgedruckt. definiert schalten nur bei definiert schalten: – Schaltfunktion der Wippe rechts keine Reaktion steigend = AUS fallend = AUS steigend = AUS, fallend = AUS...
- Seite 13 ABB i-bus ® Inbetriebnahme Parameter Zusatz-Parameter bei Verwendung mit UP-Schaltaktor (SA/U 1.2): Die Standardeinstellung der Schaltaktor allgemein: Werte ist fettgedruckt. – Kontaktverhalten Schließer Öffner – Kontakt bei Netzspannungswiederkehr geöffnet geschlossen alten Zustand wieder herstellen Schaltaktor Betriebsarten: – Betriebsart Normalbetrieb Treppenhauslicht...
- Seite 14 ABB i-bus ® Inbetriebnahme Parameter Zusatz-Parameter bei Verwendung mit UP-Dimmaktor (SD/U 1.1): Die Standardeinstellung der Dimmaktor allgemein: Werte ist fettgedruckt. – Verhalten bei Änderung des Wert anspringen Helligkeitwertes Wert andimmen – Helligkeitswert bei EIN-Telegramm letzter Wert parametrierter Wert nur bei parametrierter Wert: –...
- Seite 15 ABB i-bus ® Inbetriebnahme Parameter Dimmgeschwindigkeit: Die Standardeinstellung der – Zeitbasis für Durchlauf des ca. 0,5 ms Werte ist fettgedruckt. Dimmbereiches ca. 8,0 ms ca. 130 ms ca 2,1 s ca. 33 s – Faktor für Durchlauf des Dimmbereiches – Hinweis !!
- Seite 16 ABB i-bus ® Notizen...
-
Seite 17: Anhang
ABB i-bus ® Anhang Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 11395 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Tastsensor solo ® , 2fach, UP TAS/U 2.1 GJ B000 6116 A0148 04135 2 0,04... -
Seite 18: Notizen
ABB i-bus ® Anhang Notizen... - Seite 19 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
