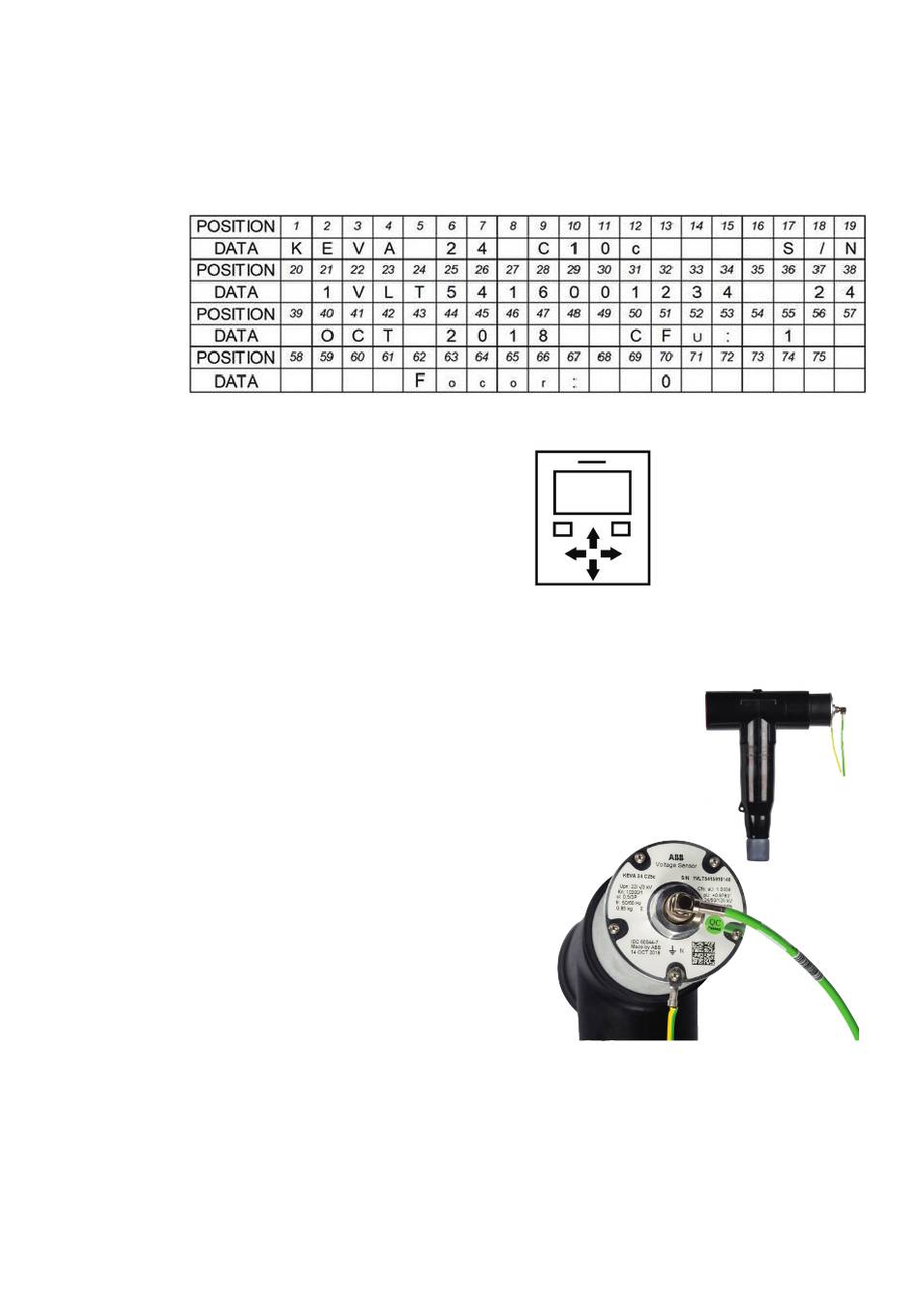

02 Beispiel der in Form
eines 2D-Barcodes ges-
peicherten Daten
—
03 System zur Befesti-
gung des Sensors
—
02
Das angeschlossene Gerät muss die Anforderun-
gen nach IEC 61869-11 für die Nennbürde erfüllen.
Die definierte Eingangsimpedanz beträgt 2
MOhm und 50pF. Es gibt eine weitere Option mit
200 kΩ ± 1%, die andere Lösungen von einigen an-
deren Anbietern abdeckt. Anderer Geräte mit un-
terschiedlichen Eingangsimpedanzen können Ein-
fluss auf die Genauigkeit der Sensoren haben, so
dass die angegebene Genauigkeitklasse nicht
gültig ist.
3. Installationsanleitung
Sicherheitshinweis
Die Erdungsklemme des Sensors muss stets mit
der Erde verbunden sein.
Installationsbedingungen
Der Sensor ist in einem trockenem Innenraum zu
installieren. Die Temperatur während der Installa-
tion sollte im Bereich von 0°C bis +40°C liegen.
Das Kabel des Sensors dürfen Sie in jenem Falle
nicht verlegen oder biegen, wenn die Umgebung-
stemperatur unter 0°C sinkt.
Mechanische Installation
Die Sensoren können je nach dem verwendeten
Typ an verschiedenen Typen der Kabelstecker
montiert werden – siehe Tabelle 1. Die Montage-
position des Sensors sehen Sie auf der Abb. 3.
Den Sensor schraubt man in den Kabelstecker ein.
Die richtige Befestigung wird durch das Festzie-
hen der Sechskantmutter 24 mm gewährleistet,
welche Bestandteil der Erdungskappe ist (ziehen
Sie sie mit dem empfohlenen Wert des Anzugs-
moments nach, siehe folgende Seiten).
Erforderliche Eingang-
simpedanz:
2 MΩ/50 pF
oder
200 kΩ/350 pF
—
03
5
