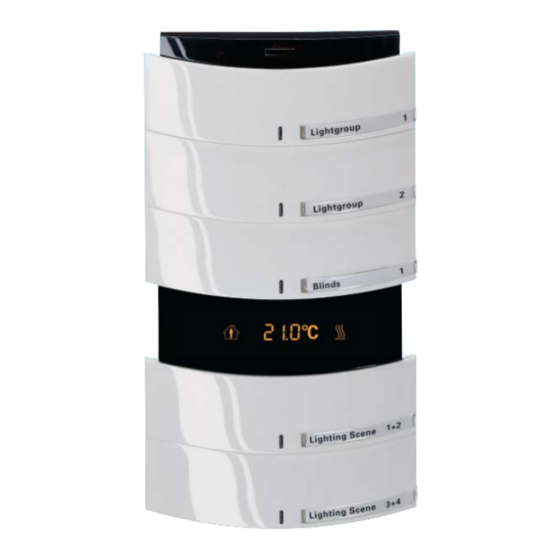

- Seite 1 Produkt-Handbuch ABB i-bus ® Tastsensor Busch-triton ® TRITON/5.IR.D.RT.2 Gebäude-System tech nik...
- Seite 2 Dieses Handbuch beschreibt die Funktion des Tastsensor Busch-triton ® TRITON/5.IR.D.RT.2. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sei te Gerätetechnik .................. Technische Daten ................Anschlussbild ..................Maßbild ....................Inbetriebnahme ................IR Schalten Dim. Jal. Wert. Lüft. Heizen Kühlen /1 ......IR Schalten Dim. Jal. Wert. Lüft. LZ Heizen Kühlen /1 ...... Anhang Bestelldaten ..................Notizen .................... -
Seite 4: Gerätetechnik
– Betrieb – 5 °C … + 45 °C – Lagerung – 25 °C … + 55 °C – Transport – 25 °C … + 70 °C Design – Busch-triton ® Farbe – studioweiß Montage – auf Busankoppler UP aufgerastet Abmessungen –... -
Seite 5: Anschlussbild
230 V 1 Busanschluss 2 Anwendungsmodul 3 10-poliger Stecker Maßbild Hinweis: Bei waagerechter Montage zweier Busch-triton ® -Tastsensoren wird ein Abstand von 112 mm (mittels 2 UP-Dosen Abstandhalter, z. B. 2 x Kaiser Abstand-Stutzen 91) empfohlen. LCD-Hinweis: Die Programmierung des LCD-Displays erfolgt mit einer LCD-Displaysoftware. -
Seite 6: Inbetriebnahme
ABB i-bus ® Inbetriebnahme Das Anwendungsprogramm ist für das Über den Parameter „Temperaturanzeige Inbetriebnahme Anwendungsmodul 5fach-Busch-triton ® im normalen Bedienmodus“ ist es mög- Tastsensor mit Raumthermostat be- lich, sich den aktuellen Sollwert oder den IR Schalten Dim. Jal. Wert. stimmt. - Seite 7 ABB i-bus ® Inbetriebnahme Die MEMO-Taste des Handsenders ent- Mit dem Parameter „automatische spricht der Funktion der Zusatztaste des Baschattung“ ist es möglich Jalousien Busch-triton ® -Tastsensors. mit in die Kühlung einzubeziehen. Dazu muss der Parameter von seiner Stan- Schalten dardeinstellung „inaktiv“...
- Seite 8 ABB i-bus ® Inbetriebnahme Nacht Komfort Frost-/Hitzeschutz Objekt Objekt Objekt Betriebsart Frostschutz Komfort Nacht Standby Umschaltung Standby / Komfort Hierzu muss der Frostschutzbetrieb erst wieder deaktiviert werden, z. B. durch Die Betriebarten Komfort und Standby Schließen eines geöffneten Fensters. werden normalerweise im Raumtempe- Die nächsthöchste Priorität hat der...
- Seite 9 ABB i-bus ® Inbetriebnahme Komfort- Standby- Nacht- Frost/Hitzschutz- Temp. betrieb betrieb betrieb Betrieb Sollwert Hitzeschutz Regler kühlt, wenn Istwert > Kühlen Sollwert Sollwerte Kühlen Anhebung Nacht Anhebung Kühlen Standby Kühlen Regler fordert keine Leistung Totzone zwischen Heizen und Kühlen ( Stellgröße = 0 )
- Seite 10 Um die verschiedenen Regelungstypen Telegramm mit dem Wert „1“ empfangen für den Heiz- oder Kühlbetrieb anspre- wird Heizen aktiviert und mit dem Wert chen zu können, kann der Busch-triton ® „0“ Kühlen. Nach einem Reset ist Heizen Tastsensor als Stetig- oder Schaltregler aktiv.
- Seite 11 ABB i-bus ® Inbetriebnahme Um unnötigen Busbelastungen vorzu- Der Parameter „Reduzierung der Hyste- beugen, kann eingestellt werden, wie rese“ dient zur Erhöhung der Regelge- groß die Änderung der Stellgröße sein nauigkeit. Ist dieser Parameter aktiv, wird muss, damit sie auf den Bus gesendet z.
- Seite 12 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion bei Schaltsensor, Heizen und Kühlen 1 bit Betriebsart Frost-/Hitzeschutz und jeweils schaltende Regelung 1 bit Betriebsart Nachtbetrieb 1 bit Betriebsart Komfort-Betrieb 1 bit Stellgröße Heizen (schaltend) 2 byte Basis-Sollwert Telegr. Temperatur 2 byte Ist-Temperatur Telegr.
- Seite 13 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion bei Wertsensor … 1 byte Wippe 1 Telegr. Wert 1 byte Wippe 2 Telegr. Wert 1 byte Wippe 3 Telegr. Wert 1 byte Wippe 4 Telegr. Wert 1 byte Wippe 5 Telegr. Wert...
- Seite 14 ABB i-bus ® Inbetriebnahme Parameter Allgemein: Die Standardeinstellung der – Funktion der Zusatztaste keine Funktion Werte ist fettgedruckt Einstellung des RTR – IR-Bereich blau weiß kein IR – Verhalten der Schriftfeld LEDs immer aus nur über Wippe 3 steuerbar im Nachtbetrieb aus...
- Seite 15 ABB i-bus ® Inbetriebnahme Parameter für jede Wippe separat: Die Standardeinstellung der – Betriebsart der Wippe Schaltsensor Werte ist fettgedruckt Dimmsensor Jalousiesensor Wert Lüftung stetig Temperatur Sollwertvorgabe Umschaltung Standby / Komfort bei Betriebsart Schaltsensor : – Anzahl der Schaltfunktionen 2 Funktionen => 2 Objekte 1 Funktion =>...
- Seite 16 ABB i-bus ® Inbetriebnahme Parameter bei Betriebsart Wert: Die Standardeinstellung der – Wippe links - Wert bei Betätigung Werte ist fettgedruckt (0..255) – Wippe rechts - Wert bei Betätigung (0..255) – LED Betriebsart dieser Wippe Betätigung der Wippe Orientierungslicht nur bei Betätigung der Wippe: –...
- Seite 17 ABB i-bus ® Inbetriebnahme Parameter – Zykluszeit für automatisches Senden inaktiv Die Standardeinstellung der der Ist- und aktuellen Solltemperatur alle 3 min Werte ist fettgedruckt alle 5 min alle 10 min alle 15 min alle 30 min alle 60 min –...
- Seite 18 ABB i-bus ® Inbetriebnahme Parameter für Regelung Heizen und Kühlen: Die Standardeinstellung der – Ausgabe der Stellgröße stetig Werte ist fettgedruckt schaltend nur bei Stellgröße schaltend: – Regelungstyp 2-Punkt-Regler PWM-Regler nur bei PWM-Regler: – Regelparameter Anlagentyp freie Parametrierung nur bei Regelung Heizen: –...
- Seite 19 ABB i-bus ® Inbetriebnahme Parameter – Zykluszeit für automatisches alle 3 min Die Standardeinstellung der Senden der Stellgröße alle 5 min Werte ist fettgedruckt alle 10 min alle 15 min alle 30 min alle 60 min – Wirksinn des Reglers...
-
Seite 20: Ir Schalten Dim. Jal. Wert. Lüft. Lz Heizen Kühlen /1
3. Für die Lichtszenen können jeweils auf Taster, 5-fach mit RTR einer eigenen Parameterseite Werte Wird die Zusatztaste betätigt, wechselt für die Aktorgruppen vorein gestellt der Busch-triton ® -Tastsensor in die werden. Betriebsart „Raumtemperaturregler“. 4. Die ersten drei Wippen stehen weiter- Nun können die ersten drei Wippen zur... - Seite 21 ABB i-bus ® Inbetriebnahme Der 5fach Raumtemperaturregler/Tast- Die unterschiedlichen Voreinstellungen sensor Busch-triton ® im Vortrags bereich der Aktorgruppen für die Lichtszenen 1 besitzt die Parameter: bis 4 werden fest voreingestellt, damit – Funktion der Zusatztaste: Seminarteilnehmer nicht versehendlich Einstellung des RTR falsche Lichtszenenwerte abspeichen –...
- Seite 22 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion bei Schaltsensor mit 4 Lichtszenen und 1 bit Betriebsart Frost-/Hitzeschutz Schalt- oder Jalousieaktortypen 1 bit Betriebsart Nachtbetrieb 1 bit Betriebsart Komfort-Betrieb 1 bit Stellgröße Heizen (schaltend) 2 byte Basis-Sollwert Telegr. Temperatur 2 byte Ist-Temperatur Telegr.
- Seite 23 ABB i-bus ® Inbetriebnahme Zusatz-Parameter Allgemein: Die Standardeinstellung der – Funktion der Zusatztaste keine Funktion Werte ist fettgedruckt Speichern von Lichtszenen Einstellung des RTR Einstellung des RTR und Speichern von Lichtszenen – Faktor für Wartezeit zwischen Telegr. bei Lichtszene [0…255] (Basis 140ms) für Wippe 1 bis 3 separat:...
- Seite 24 ABB i-bus ® Notizen...
-
Seite 25: Anhang
ABB i-bus ® Anhang Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 11395 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Tastsensor Busch-triton ® 5fach mit IR-Empfang, Display und RT-Regler, UP TRITON/5.IR.D.RT.2 GJ B000 6300 A1231 98930 2... -
Seite 26: Notizen
ABB i-bus ® Anhang Notizen... - Seite 27 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
