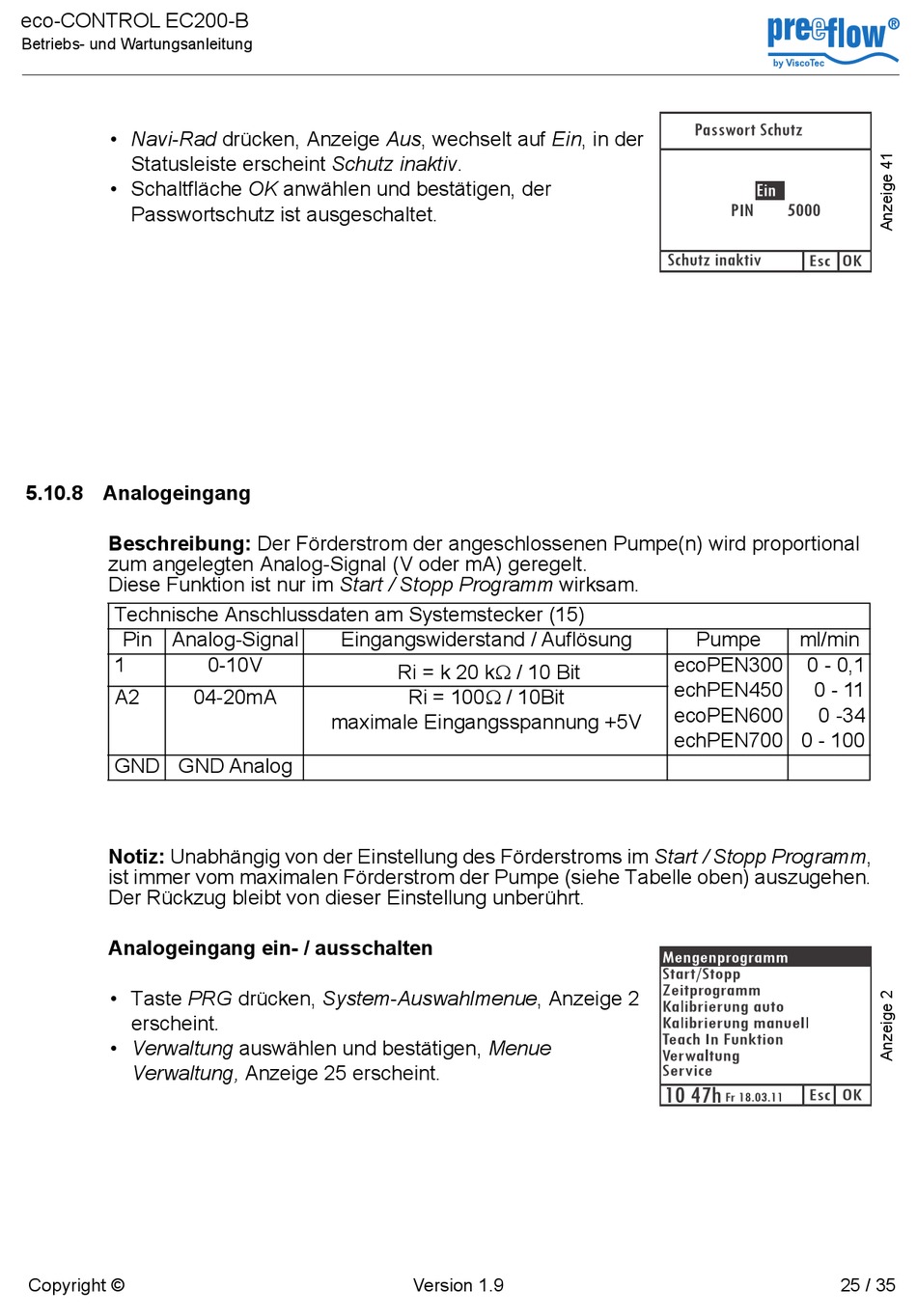

eco-CONTROL EC200-B
Betriebs- und Wartungsanleitung
• Navi-Rad drücken, Anzeige Aus, wechselt auf Ein, in der
Statusleiste erscheint Schutz inaktiv.
• Schaltfläche OK anwählen und bestätigen, der
Passwortschutz ist ausgeschaltet.

5.10.8 Analogeingang

Beschreibung: Der Förderstrom der angeschlossenen Pumpe(n) wird proportional
zum angelegten Analog-Signal (V oder mA) geregelt.
Diese Funktion ist nur im Start / Stopp Programm wirksam.
Technische Anschlussdaten am Systemstecker (15)
Pin Analog-Signal
1
A2 04-20mA
GND GND Analog
Notiz: Unabhängig von der Einstellung des Förderstroms im Start / Stopp Programm,
ist immer vom maximalen Förderstrom der Pumpe (siehe Tabelle oben) auszugehen.
Der Rückzug bleibt von dieser Einstellung unberührt.
Analogeingang ein- / ausschalten
• Taste PRG drücken, System-Auswahlmenue, Anzeige 2
erscheint.
• Verwaltung auswählen und bestätigen, Menue
Verwaltung, Anzeige 25 erscheint.
Copyright ©
Eingangswiderstand / Auflösung
0-10V
maximale Eingangsspannung +5V
Ri = k 20 k / 10 Bit
Ri = 100 / 10Bit
Version 1.9
Pumpe ml/min
ecoPEN300 0 - 0,1
echPEN450 0 - 11
ecoPEN600 0 -34
echPEN700 0 - 100
