eco-CONTROL EC200-B
Betriebs- und Wartungsanleitung

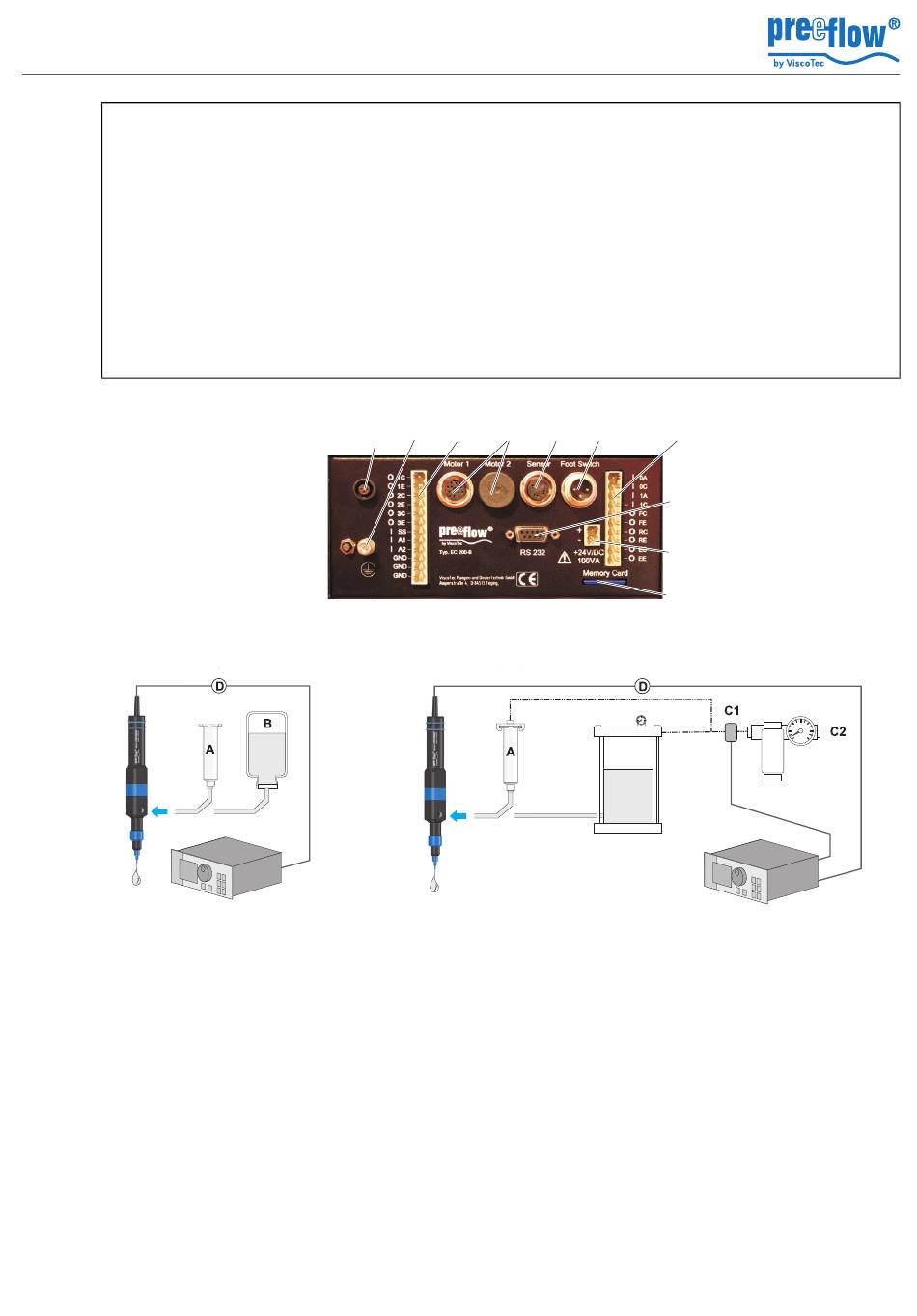

13 Luftdrucksensor
14 Masseanschluss
15 Systemstecker
16 Motor 1 / 2
17 Sensor
18 Foot Switch
19 Systemstecker
20 RS 232
21 +24V/DC 100VA
22 Memory-Card
Selbstnivellierende
Flüssigkeit, niederviskoses
Medium
A Kartusche
B Flasche
C1 Druckluftsensor
(Vordruck Medium)
Copyright ©
Eingang Druckluftüberwachung (externer Sensor)
Potentialausgleich
Belegung siehe Kapitel 8.3, Seite 34
Für Dispenser 1 und 2
Eingang Füllstandüberwachung Medium
Fußschalter für Freihandbedienung
Belegung siehe Kapitel 8.3, Seite 34
Datenaustausch mit PC, Schnittstelle
Vorbereitung
Netzstecker, Anschluss für Stromversorgung
Speicher-Kartenleser (SD)
13 14 15 16
Nicht selbstnivellierende Flüssigkeit,
mittel- / hochviskoses Medium
C2 Druckluft, extern
D Stromversorgung Dispenser
Version 1.9
17 18 19
20
21
22
11 / 35
