10. Externes Signal anlegen (z.B. Fußschalter betätigen),
Dispenser wird angesteuert.
11. Wenn Dosiermenge erreicht ist, externes Signal
ausschalten. Dosiermenge wird angezeigt, mit OK
übernehmen.
12. Taste STOP drücken, OK wird zum Abspeichern der
Dosiermenge angeboten.
13. OK bestätigen, Dosiermenge wird abgespeichert und

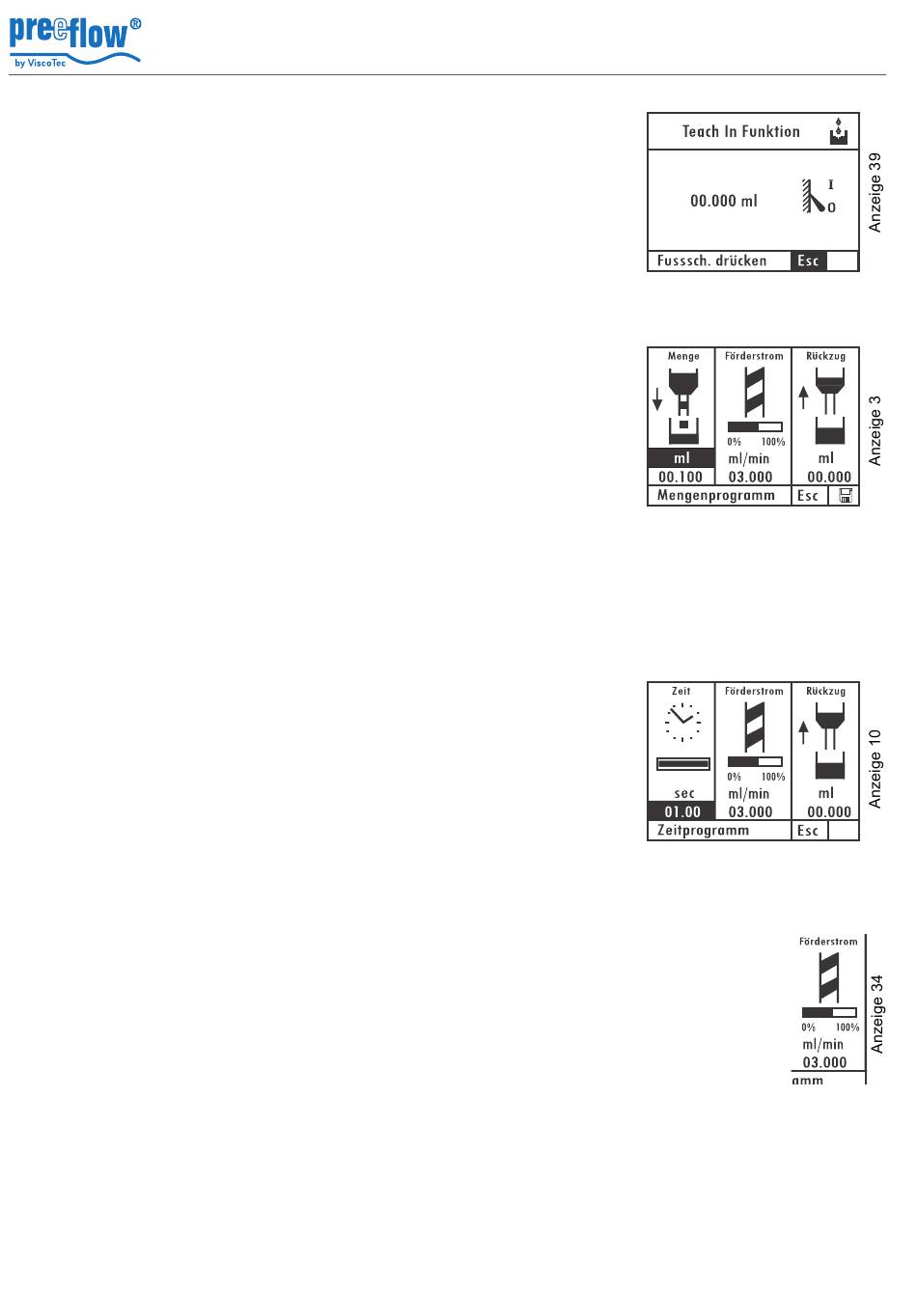

Anzeige 3, Mengenprogramm, erscheint mit der
abgespeicherten Menge.
Notiz: Da der Förderstrom in der Funktion Teach In vom Förderstrom im
anschließend benutzten Programm abweichen kann, empfiehlt es sich bei besonders
hohen Anforderungen an die Dosiermenge, diese einer anschließenden Kontrolle
und gegebenenfalls Korrektur zu unterziehen.

5.10.2 Dosierzeit

1. Kurzwahltaste Zeitprogramm drücken, Anzeige 10
erscheint.
2. Dosierzeit einstellen, bestätigen und abspeichern.
Der eingestellte Wert bleibt bis zur nächsten Änderung bzw.
dem Ausschalten des Dosiersystems aktiv. Alternativ kann
jedem Dosierprogramm ein eigener Wert für den
Förderstrom zugeordnet werden (Siehe 5.14,
Dosierprogramm ändern, Seite 29).
5.10.3 Förderstrom
Der Förderstrom in Menge / min kann in jedem Dosierprogramm
eingestellt werden. Der maximal einstellbare Förderstrom beträgt:
eco-PEN300 1,48 ml/min; eco-PEN450 6 ml/min; eco-PEN600 16 ml/min
• Angezeigten Wert auswählen, verändern und abspeichern.
Das Balkendiagramm zeigt an, in welchem Bereich (%) der Förderstrom
liegt.
Der eingestellte Wert bleibt bis zur nächsten Änderung bzw. dem Ausschalten des
Dosiersystems aktiv. Alternativ kann jedem Dosierprogramm ein eigener Wert für den
Förderstrom zugeordnet werden (Siehe 5.14, Dosierprogramm ändern, Seite 29).
20 / 35 Version 1.9
