ViscoTec preeflow eco-CONTROL EC200-B Betriebs- Und Wartungsanleitung Seite 19

eco-CONTROL EC200-B
Betriebs- und Wartungsanleitung

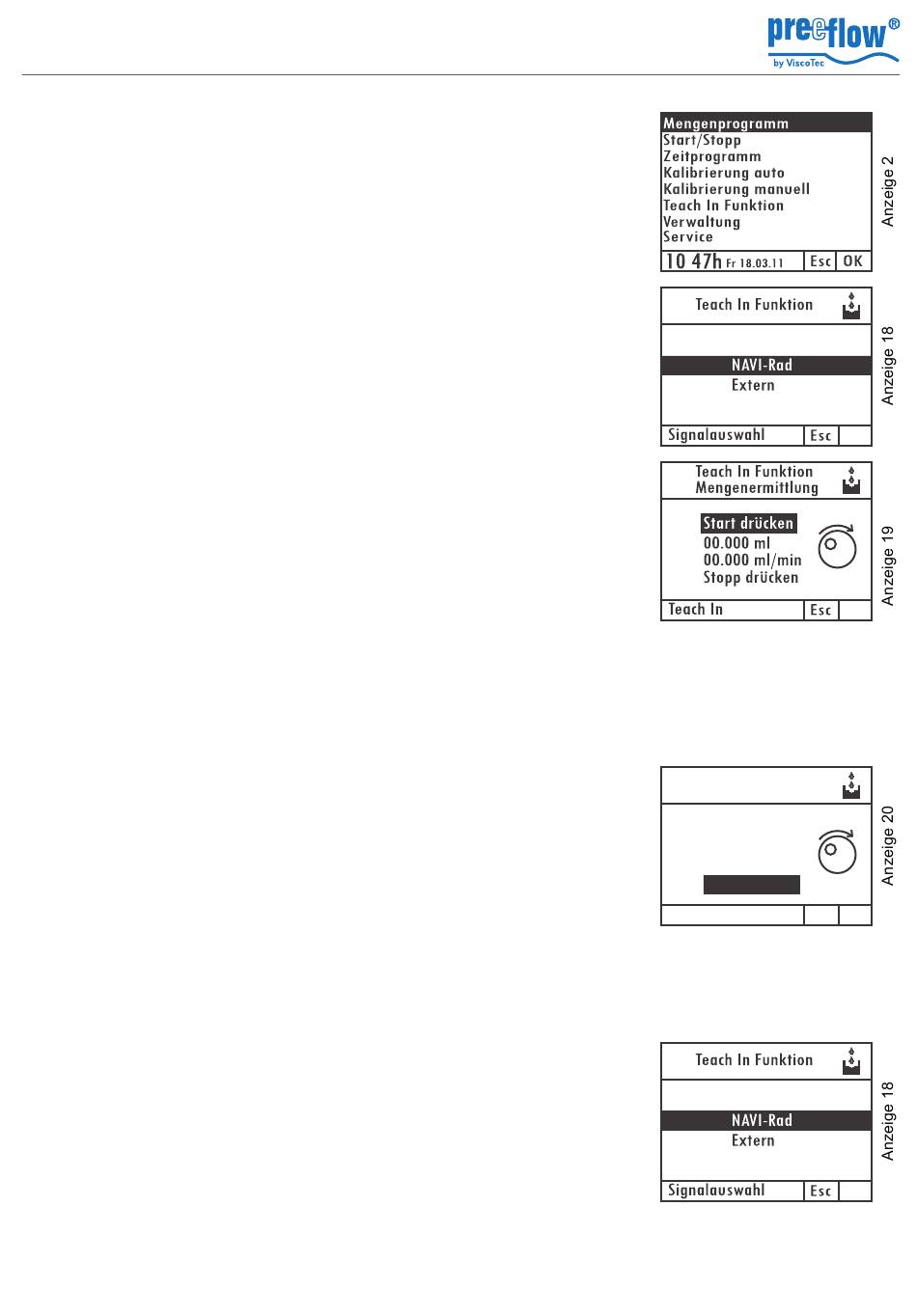

4. Taste PRG drücken, System-Auswahlmenue,
Anzeige 2 erscheint.
5. Teach In Funktion auswählen und bestätigen,
Anzeige 18 erscheint.
6. Auswahl NAVI-Rad bestätigen, erster Eingabedialog zur
Mengenermittlung erscheint (Anzeige 19).
(Die Vorgehensweise mit der Auswahl Extern wird ab 9.
beschrieben.)
7. Taste START drücken, zweiter Eingabedialog zur
Mengenermittlung erscheint (Anzeige 20).
Zusätzlich wird die Förderleistung angezeigt.
Das NAVI-Rad steuert den Dispenser linear an,
1/4 Umdrehung = 1/4 Förderleistung.
8. NAVI-Rad drehen, bis gewünschte Dosiermenge
erreicht ist. Die abgegebene Menge wird unmittelbar
angezeigt.
Weiter mit 12. (9. bis 11. nur für Ansteuerung mit einem externen Signal)
9. Extern auswählen und bestätigen, Eingabedialog zur
Mengenermittlung erscheint, Anzeige 39.
Copyright © Version 1.9
Teach In Funktion
Mengenermittlung
Start drücken
00.780 ml
01.053 ml/min
Stopp drücken
Teach In
Esc
19 / 35
