Einstellungen; Dosiermenge - ViscoTec preeflow eco-CONTROL EC200-B Betriebs- Und Wartungsanleitung

• Fördergrad bestätigen und mit dem NAVI-Rad den
gewünschten Wert einstellen
• Schaltfläche OK anwählen und bestätigen, System-
Auswahlmenue, Anzeige 2 erscheint.
5.10

Einstellungen

5.10.1 Dosiermenge

Allgemeines zur Ermittlung der Dosiermenge.
Notiz: Ist im Menue Kalibrierung manuell (Kapitel 5.9.2) ein von 100%
abweichender Wert eingestellt, beeinflusst das das Dosierergebnis.
Zwei Möglichkeiten stehen zur Auswahl:
A) Ermittlung über Berechnung
Kleinste Dosiermengen werden am einfachsten über das Gewicht ermittelt. Es empfiehlt
sich zunächst die Materialdichte einzustellen.
Dosieren Sie mit dem Start / Stopp Programm Ihre benötigte Menge und wiegen diese
ab. Nun geben Sie im Mengenprogramm die Menge in g ein.
B) Teach In, die empirische Ermittlung
Bedienen Sie sich der Funktion Teach In, wenn Sie die benötigte Menge mittels Dosieren
ermitteln möchten (z.B. Auffüllen eines Hohlraumes). Das Dosiersystem speichert die
geförderte Menge ab.
Dosiermenge als Wert einstellen

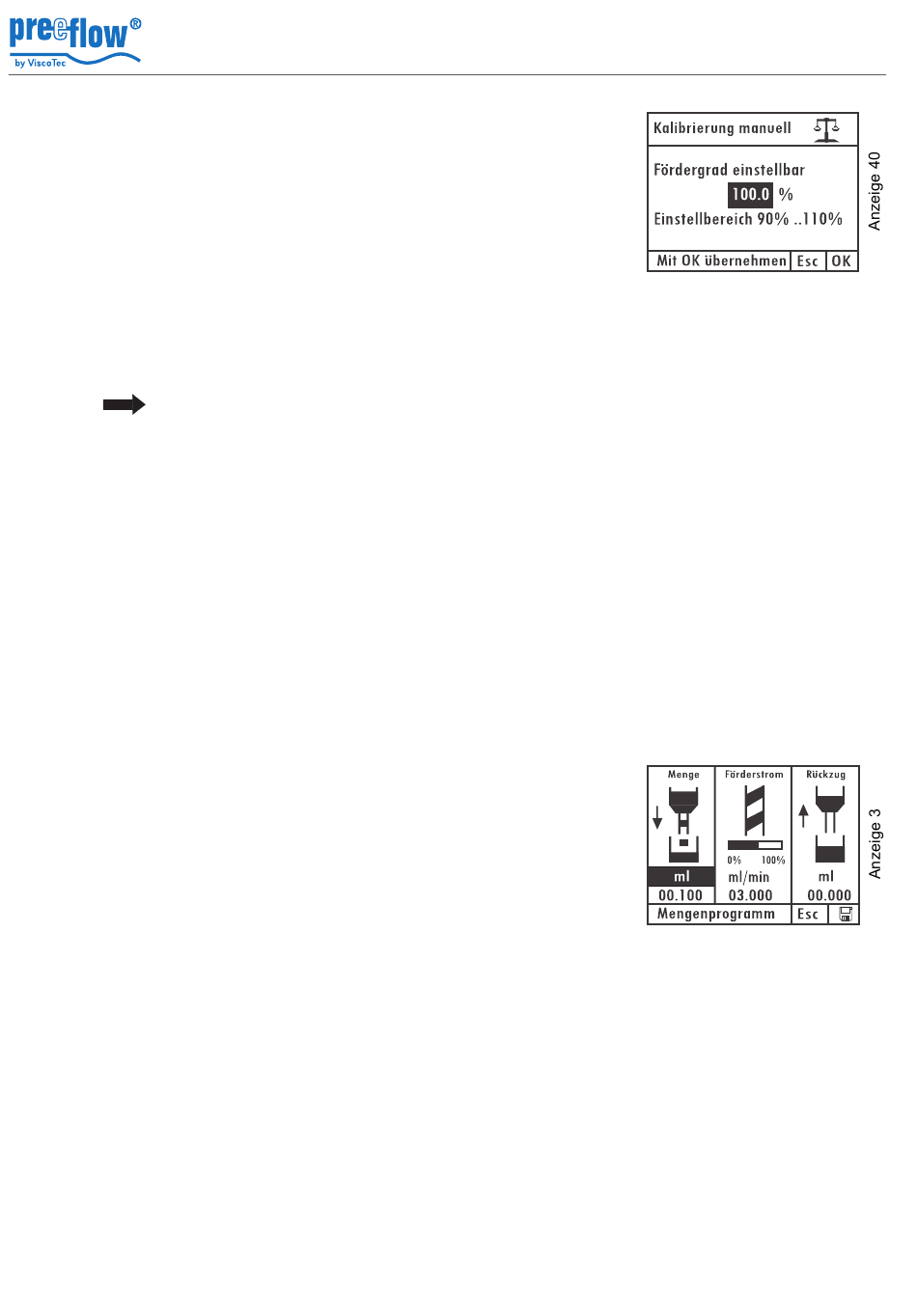

1. Kurzwahltaste Mengenprogramm drücken, Anzeige 3
erscheint.
2. Sicherstellen, dass im Anzeigebereich Menge die
benötigte Mengeneinheit* ausgewählt ist.
3. Dosiermenge einstellen und bestätigen.
* Entspricht der abgespeicherte Dichtewert dem Wert 1.000 g/cm³ (Defaultwert),
erscheint beim Anwählen von g der Eingabedialog zur Eingabe der Materialdichte.
Siehe 5.10.5, Materialdichte, Seite 21.
Dosiermenge einstellen mit Teach In Funktion
Notiz: Während der Funktion Teach In kann das Dosiersystem weder über den
Fußschalter noch das externe Steuersignal betrieben werden.
18 / 35 Version 1.9
