Kalibrierung Manuell - ViscoTec preeflow eco-CONTROL EC200-B Betriebs- Und Wartungsanleitung

eco-CONTROL EC200-B
Betriebs- und Wartungsanleitung

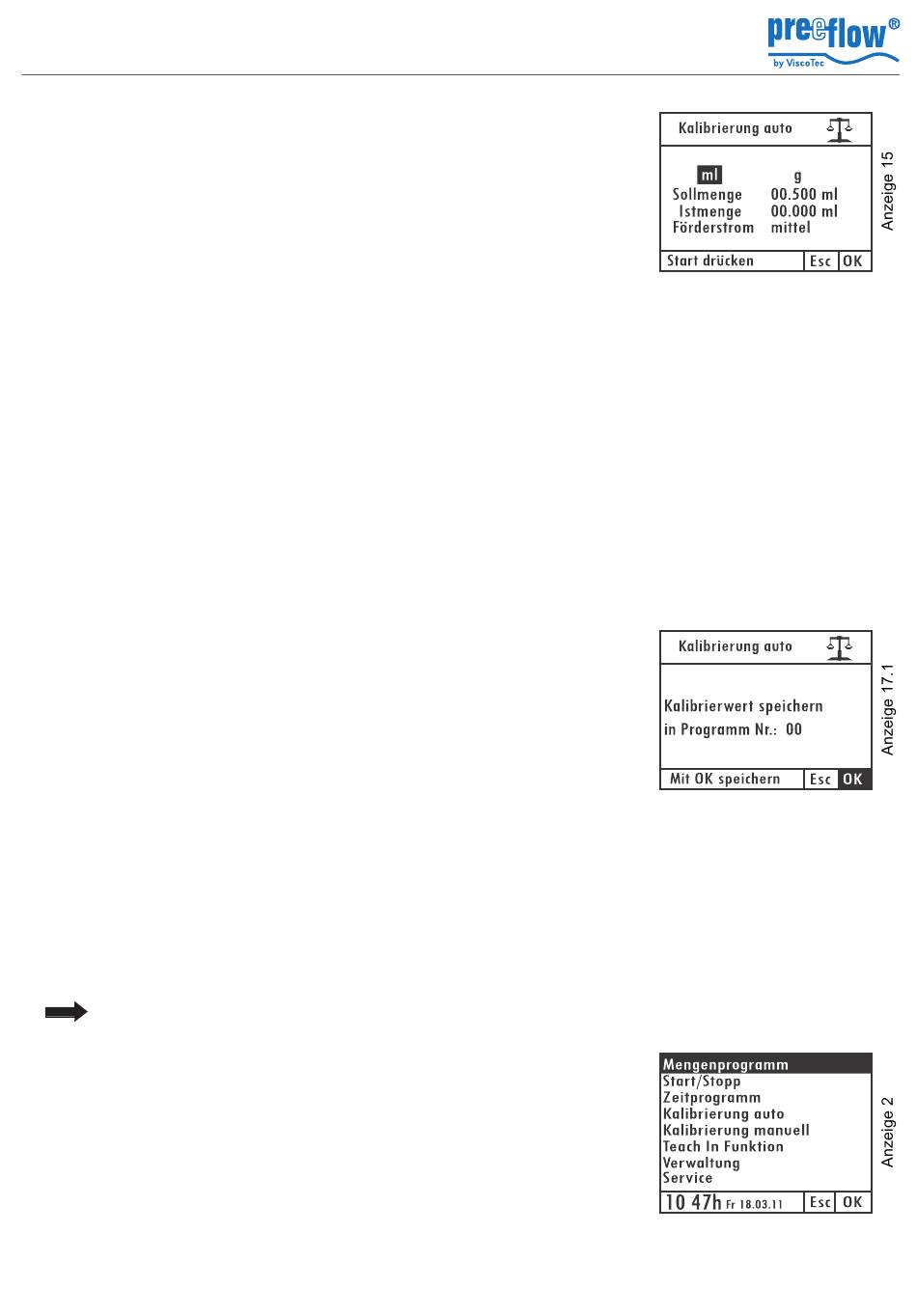

Auswählen ob die Kalibrierung in der Mengeneinheit ml(µl)
oder g(mg)* erfolgen soll und bestätigen, die Sollmenge ist
einstellbar.
* Entspricht der abgespeicherte Dichtewert dem Wert
1.000 g/cm³ (Defaultwert), erscheint beim Anwählen von
g(mg) der Eingabedialog zur Eingabe der Materialdichte.
Siehe 5.10.5, Materialdichte, Seite 21.
• Sollmenge einstellen und bestätigen.
Die im Dosiersystem voreingestellte Sollmenge ist als Idealwert zu betrachten.
• Kalibriergefäß unter der Austrittsdüse (Dosiernadel) des Dispensers positionieren.
• Taster START drücken, die Kalibrierung startet, der Dispenser wird eingeschaltet
und fördert eine vom System vorgegebene Menge. Dieser Vorgang kann beliebig
wiederholt werden, z.B. für Vergleichsmessungen.
• IST-Menge, die in das Kalibriergefäß eingefüllt wurde in der zuvor eingestellten
Mengeneinheit ermitteln. Siehe hierzu auch 5.10.1, Dosiermenge.
• Ermittelte IST-Menge eingeben und bestätigen.
• Schaltfläche OK anwählen und bestätigen, nächster Dialog zum Abspeichern des
Kalibrierwertes erscheint (Anzeige 17.1)
• Vorgeschlagenen Programmplatz übernehmen oder
abändern und bestätigen, das System ist kalibriert.
5.9.2

Kalibrierung manuell

Die Funktion Kalibrierung manuell stellt eine vereinfachte Möglichkeit dar, das
System nachzukalibrieren ohne das komplette Verfahren im Menue Kalibrierung auto
zu durchlaufen.
Dies kann hilfreich sein z.B. bei Statorwechsel, chargenabhängigen
Produktschwankungen, usw., wobei der eingestellte Dosierwert nicht verändert
werden darf (QS-Dokumente,...).
Achtung: Die Einstellung des Fördergrades im Menue Kalibrierung manuell
verändert als linear wirkender Faktor das Dosierergebnis aller Dosierprogramme.
• Taste PRG drücken, System-Auswahlmenue, Anzeige 2
erscheint.
• Kalibrierung manuell auswählen und bestätigen, Menue
Kalibrierung manuell, Anzeige 40 erscheint.
Copyright © Version 1.9 17 / 35
