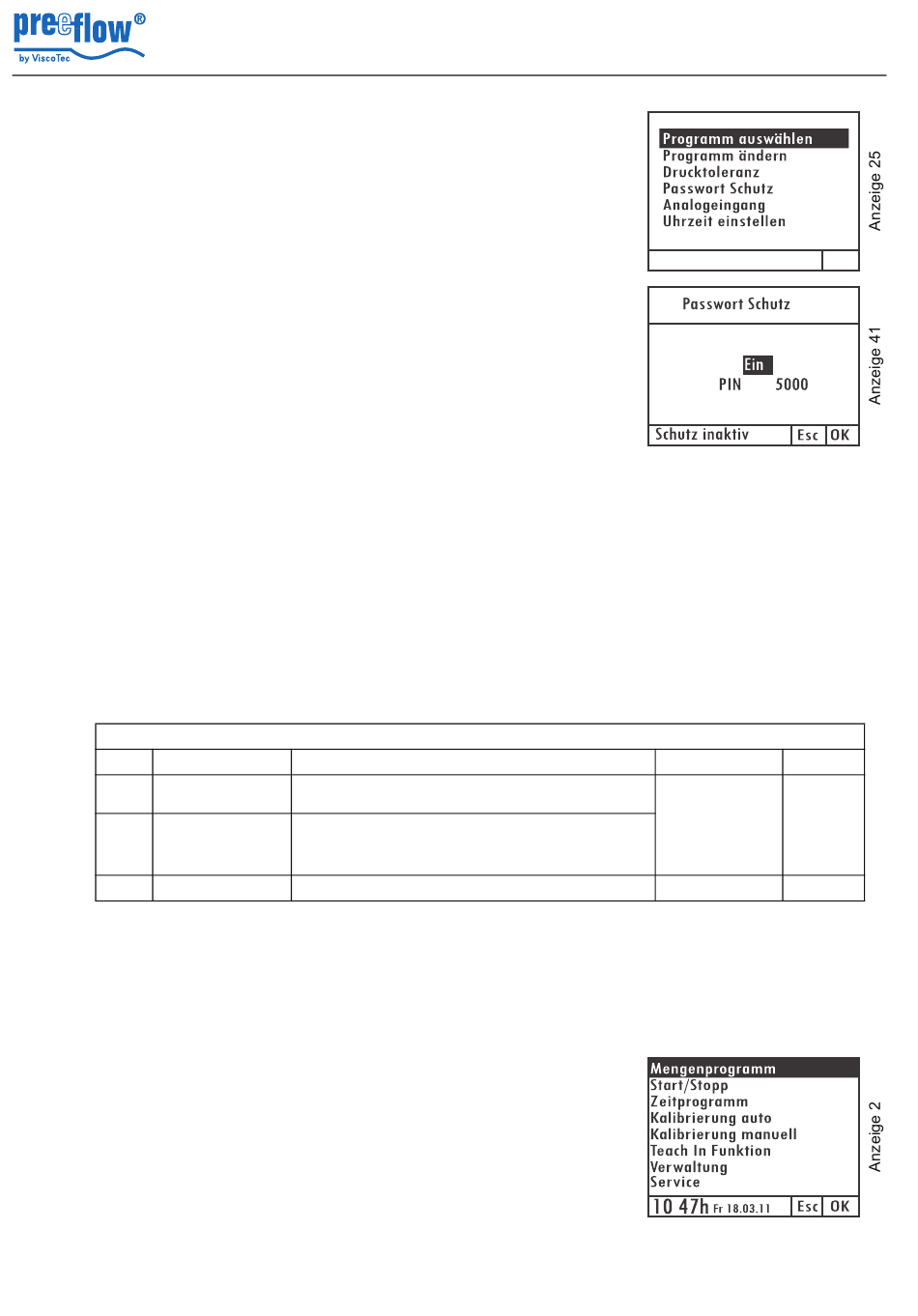

• Passwort Schutz auswählen, Anzeige 41 erscheint.
• Navi-Rad drücken, Anzeige Aus, wechselt auf Ein, in der
Statusleiste erscheint Schutz inaktiv.
• Schaltfläche OK anwählen und bestätigen, der
Passwortschutz ist ausgeschaltet.
5.9.8

Analogeingang

Beschreibung: Der Förderstrom der angeschlossenen Pumpe(n) wird proportional
zum angelegten Analog-Signal (V oder mA) geregelt.
Diese Funktion ist nur im Start / Stopp Programm wirksam.
Technische Anschlußdaten am Systemstecker (15)
Pin Analog-Signal
A1
A2 04-20mA
GND GND Analog
Notiz: Unabhängig von der Einstellung des Förderstroms im Start / Stopp Programm,
ist immer vom maximalen Förderstrom der Pumpe (siehe Tabelle oben) auszugehen.
Der Rückzug bleibt von dieser Einstellung unberührt. Zum Anschluß eines eco-
SPRAY bitte Rücksprache mit dem Hersteller nehmen.
Analogeingang ein- / ausschalten
• Taste PRG drücken, System-Auswahlmenue, Anzeige 2
erscheint.
• Verwaltung auswählen und bestätigen, Menue
Verwaltung, Anzeige 25 erscheint.
28 / 39
Eingangswiderstand / Auflösung
0-10V
maximale Eingangsspannung +5V
Dosiersystem eco-CONTROL EC200-K
Ri = k 20 kΩ / 10 Bit
Ri = 100Ω / 10Bit
Version 2.1
Betriebs- und Wartungsanleitung
Pumpe ml/min
eco-PEN300 0 - 1,48
eco-PEN450 0 - 6
eco-PEN600 0 - 16
eco-PEN700 0 - 60
