- Seite 1 BETRIEBS- & WARTUNGSANLEITUNG eco-PEN700 3D...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung......................4 Lieferumfang .................... 4 Eingangskontrolle ..................5 Sicherheit......................6 Erklärung der verwendeten Symbole............6 Bestimmungsgemäße Verwendung............7 Personal....................8 2.3.1 Bedienungspersonal ..............8 2.3.2 Wartungspersonal................ 8 Informelle Sicherheitsmaßnahmen ............8 Vermeidung von Materialschäden ............9 Organisatorische Sicherheitsmaßnahmen..........9 Restrisiken ..................... - Seite 3 INHALTSVERZEICHNIS Wartung......................18 Wartungsintervalle ................. 18 Störungshilfe ..................19 Statorwechsel ..................20 5.3.1 Dosiereinheit und Antriebseinheit trennen......... 20 5.3.2 Stator ausbauen ................ 21 Demontage zur Reinigung ..............22 Reinigung......................23 Ersatzteile ....................... 24 Artikelliste der Ersatzteile............... 24 Übersichtszeichnung der Ersatzteile............25 Technische Spezifikation ................
-
Seite 4: Einleitung
EINLEITUNG Einleitung Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt der Firma ViscoTec entschieden haben. Sicher wird es Ihre Anforderungen in vollem Umfang erfüllen. Wir wünschen Ihnen einen reibungslosen und erfolgreichen Betrieb. Das Dosiersystem besteht aus dem Dispenser eco-PEN700 3D und der Dosiersteuerung eco-CONTROL EC200 oder der Dosiersteuerung plug´n´dose. -
Seite 5: Eingangskontrolle
EINLEITUNG Eingangskontrolle Transportschäden können zu Fehlfunktionen und dadurch zu Personen- und Sachschäden führen. Beschädigte Bauteile dürfen nicht in Betrieb genommen werden. Überprüfen Sie die Lieferung sofort nach Erhalt auf Transport- und Verpackungsschäden. Prüfen Sie die Vollständigkeit der Lieferung anhand des beiliegenden Lieferscheins. Lassen Sie keine Teile in der Verpackung zurück. -
Seite 6: Sicherheit
SICHERHEIT Sicherheit Erklärung der verwendeten Symbole In dieser Anleitung werden folgende Symbole verwendet: Arbeitsschritt • Aufzählung Abb. 1 Legendennummer, Referenz auf eine Abbildung Hinweis auf eine Anmerkung BEFEHL Bezeichnungen von Tasten/Schaltern, Menüpunkten und Eingabedialogen Folgende Hinweise dienen der Sicherheit und müssen beachtet werden: GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. -
Seite 7: Bestimmungsgemäße Verwendung
SICHERHEIT Bestimmungsgemäße Verwendung Der Dispenser eco-PEN700 3D dient zur Förderung und präzisen Dosierung von viskosen Medien. Über die Dosiersteuerung eco-CONTROL EC200 oder der Dosiersteuerung plug´n´dose wird der Dispenser gesteuert. Die chemische Beständigkeit der mediumberührenden Materialien ist vor Inbetriebnahme sicherzustellen. Informationen zu den Materialien finden Sie in der Auftragsbestätigung oder im Kapitel 8.3 „Verwendete Materialien“... -
Seite 8: Personal
SICHERHEIT Personal Der Betreiber hat sicherzustellen, dass nur entsprechend qualifiziertes und autorisiertes Personal an dieser Maschine arbeitet. Er trägt die Verantwortung für die erforderlichen Qualifikationen des Bedien- und Wartungspersonals. Das Personal muss mindestens 15 Jahre alt sein. Alle Personen, die mit oder an der Maschine arbeiten, müssen diese Betriebsanleitung gelesen und verstanden haben. -
Seite 9: Vermeidung Von Materialschäden
SICHERHEIT Vermeidung von Materialschäden Zur Vermeidung von Materialschäden und zur Sicherstellung einer präzisen Dosierung ist zu beachten, dass • der Dispenser nie ohne Medium betrieben wird (Zerstörung des Stators) • während des Betriebes weder der Mediumeingang (Zulauf) noch der Mediumausgang verschlossen wird •... -
Seite 10: Restrisiken
SICHERHEIT Restrisiken Eine gründliche Schulung sowie die Beachtung der Betriebsanleitung und die Einhaltung von Sicherheitsvorschriften tragen erheblich zu einem dauerhaft unfallfreien Betrieb bei. Beim Betrieb dieser Maschine können folgende Restrisiken auftreten: WARNUNG Gesundheitsschädigendes Medium Das Medium kann gesundheitsschädigende Inhaltsstoffe haben. Diese Inhaltsstoffe können beim Kontakt mit der Haut, durch Einatmen und Verschlucken schwere akute oder chronische Gesundheitsschäden verursachen. -
Seite 11: Transport Und Lagerung
SICHERHEIT VORSICHT Herausspritzendes Medium Bei der Erstinbetriebnahme und beim Nachfüllen können Lufteinschlüsse im Medium zu einem unkontrollierbaren Herausspritzen aus dem Förderbereich führen. Verletzungen können die Folge sein. • Immer geeignete Schutzausrüstung tragen • Vollständiges Entlüften des Systems vor Produktionsbeginn VORSICHT Spitze Dosiernadel Die Dosiernadel kann je nach Größe sehr dünn und spitz sein. -
Seite 12: Produktbeschreibung

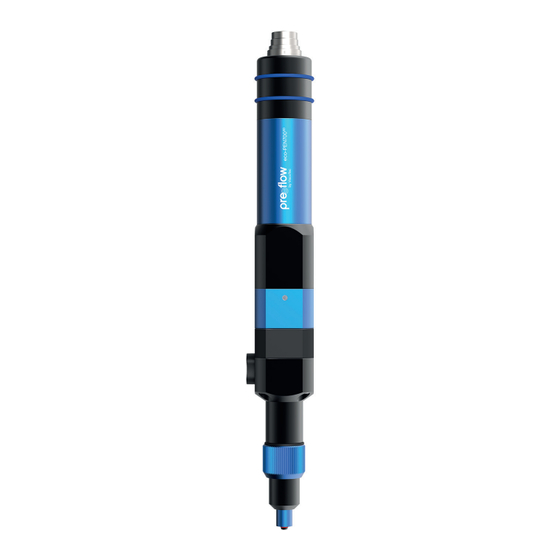

PRODUKTBESCHREIBUNG / BETRIEB Produktbeschreibung Der Dispenser wurde für präzises Dosieren von Medien mit niedriger bis hoher Viskosität bei höchster Wiederholgenauigkeit entwickelt und getestet. preeflow-Dispenser sind rotierende Verdrängerpumpen. Die Förderelemente bestehen aus einem rotierenden Teil, dem „Rotor“, und einem feststehenden Teil, dem „Stator“. Der Rotor, der als eine Art Rundgewinde ausgebildet ist, bewegt sich drehend im Stator, der einen Gewindegang mehr und die doppelte Steigungslänge des Rotors hat. -
Seite 13: Stator Einbauen
BETRIEB 4.1.1 Stator einbauen Rotor (4) mit Medium oder geeignetem Schmiermittel benetzen. Stator (7) lagerichtig (siehe Detailansicht) auf den Rotor (4) aufdrehen, bis der Zylinderstift (8) beginnt, in die Nut (9) einzutauchen. Stator (7) leicht in Richtung Pumpengehäuse (19) drücken und Montagehilfe (6) in ... -
Seite 14: Erstmalig Medium Zuführen Und Dispenser Entlüften
BETRIEB 4.1.3 Erstmalig Medium zuführen und Dispenser entlüften Vorbereitung Mediumversorgung (Zuleitung, Kartusche) an den Mediumeingang (12) des Dispensers anschließen. Je nach Zufuhr des Mediums kann der Dispenser nach 2 verschiedenen Varianten entlüftet werden. Variante A (z. B. Schlauchzuführung, geschlossene Kartusche) Dispenser in eine Position bringen, in der ... - Seite 15 BETRIEB Variante B (z. B. offene Kartusche, Dispenser fest montiert und Zuführung des Mediums unter Druck) Entlüftungsschraube (23) um 180 Grad drehen, dass sich die Entlüftungsbohrung (8) in abgebildeter Position (Richtung Antriebseinheit) befindet. Medium unter Druck setzen. Medium so lange fördern, bis dieses ...
-
Seite 16: Kalibrieren
BETRIEB 4.1.4 Kalibrieren Um ein exaktes Dosierergebnis zu bekommen, muss die Dosiermenge kalibriert werden. Dies geschieht über die Dosiersteuerung eco-CONTROL EC200. Die genaue Vorgehensweise ist der Anleitung der Dosiersteuerung zu entnehmen. Einschalten, Dosiervorgang starten Täglich bei Schichtbeginn/Arbeitsbeginn sind die Tätigkeiten, wie im Kapitel 5.1 „Wartungsintervalle“... -
Seite 17: Außerbetriebnahme
BETRIEB Außerbetriebnahme Alle nachfolgend beschriebenen Tätigkeiten dürfen nur von dazu befähigtem Wartungspersonal durchgeführt werden. Antrieb Dispenser ausschalten und gegen Wiedereinschalten sichern. Mediumversorgung zum Dispenser stilllegen (drucklos machen). Vordruck über Entlüftungsschraube entspannen. Mediumversorgung demontieren und Öffnungen mit geeignetem Stopfen verschließen. ... -
Seite 18: Wartung
WARTUNG Wartung Bei einer Störung oder jeglichem Zweifel an der einwandfreien Betriebsbereitschaft ist die Maschine/Anlage umgehend stillzulegen und vor dem weiteren Betrieb einem befähigten Wartungspersonal zur Inspektion vorzustellen. WARNUNG Wartungs- und Reinigungsarbeiten dürfen erst dann durchgeführt werden, wenn die Maschine sicher stillgesetzt und gegen unbefugtes Wiedereinschalten gesichert wurde. Ansonsten können schwere Verletzungen die Folge sein. -
Seite 19: Störungshilfe
WARTUNG Störungshilfe Störung mögliche Ursache Behebung Motor nicht angeschlossen Motor anschließen Netzanschluss nicht in Elektrische Installation prüfen Ordnung Medium verhärtet/ausgehärtet Dispenser demontieren und reinigen Dosiernadel verstopft Dosiernadel reinigen/ersetzen Dosiernadel zu klein oder zu Anderen Nadel-Querschnitt keine oder zu geringe lang verwenden. -
Seite 20: Statorwechsel
WARTUNG Statorwechsel Alle nachfolgend beschriebenen Tätigkeiten dürfen nur von dazu befähigtem Wartungspersonal durchgeführt werden. Vorbereitung Dosiersteuerung spannungsfrei schalten. Stromversorgung der Antriebseinheit abstecken. Mediumversorgung stilllegen (drucklos machen). Vordruck über Entlüftungsschraube entspannen. Mediumversorgung demontieren und Öffnungen mit geeignetem Stopfen verschließen. ... -
Seite 21: Stator Ausbauen
WARTUNG 5.3.2 Stator ausbauen Überwurfmutter (2) abdrehen. Endstück (3) abziehen. Kupplungsstern (5) in Lagergehäuse (13) stecken. Montagehilfe (6) an Lagergehäuse (13) ankuppeln. Stator (7) mit Montagehilfe (6) herausdrehen. Abb. 7 Stator einbauen Stator wie im Kapitel 4.1.1 (Seite 13) beschrieben einbauen. INST-002754 / A eco-PEN700 3D 21 / 32... -
Seite 22: Demontage Zur Reinigung
WARTUNG Demontage zur Reinigung Zur Reinigung des Dispensers müssen die chemischen Eigenschaften und Reaktionen des Mediums berücksichtigt werden. Hierbei sind die entsprechenden Angaben des Produktdatenblattes zu beachten und einzuhalten. Bei Fragen wenden Sie sich an den Hersteller des Mediums. Alle nachfolgend beschriebenen Tätigkeiten dürfen nur von dazu befähigtem Wartungspersonal durchgeführt werden. -
Seite 23: Reinigung
REINIGUNG Reinigung WARNUNG Reinigungsarbeiten dürfen erst dann durchgeführt werden, wenn die Maschine sicher stillgesetzt und gegen unbefugtes Wiedereinschalten gesichert wurde. Ansonsten können schwere Verletzungen die Folge sein. • Dosiersteuerung ausschalten • Netzkabel der Dosiersteuerung von der Stromversorgung abstecken Ist der Dispenser durch Medium verschmutzt oder wird der Dispenser zerlegt und gereinigt ist ein auf das Medium abgestimmtes Reinigungsmittel zu verwenden. -
Seite 24: Ersatzteile
ERSATZTEILE Ersatzteile Bitte geben Sie bei jeder Ersatzteilbestellung die Typenbezeichnung, die Seriennummer und die Auftragsnummer an. Die Seriennummer ist auf dem Lagergehäuse (13) eingraviert. Artikelliste der Ersatzteile Beschreibung Stk. Art.-Nr. Werkstoff Dosiereinheit eco-PEN700 3D kpl. 20742 Überwurfmutter eco-PEN700 3D 20016 Aluminium Endstück eco-PEN700 3D kpl. -
Seite 25: Übersichtszeichnung Der Ersatzteile
ERSATZTEILE Übersichtszeichnung der Ersatzteile Abb. 9 INST-002754 / A eco-PEN700 3D 25 / 32... -
Seite 26: Technische Spezifikation
Technische Spezifikation Einbauerklärung Im Sinne der EG-Richtlinie 2006/42/EG über Maschinen Anhang II B Hiermit erklären wir, ViscoTec Pumpen- u. Dosiertechnik GmbH Amperstraße 13 D-84513 Töging am Inn, dass bei der Konstruktion und der Herstellung der nachstehend bezeichneten unvollständigen Maschine folgende grundlegende Anforderungen der EG-Richtlinie 2006/42/EG angewendet und eingehalten wurden: 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.5.4, 1.6.1, 1.6.2, 1.7.4, 1.7.4.1, 1.7.4.2... -
Seite 27: Technische Daten
TECHNISCHE SPEZIFIKATION Technische Daten eco-PEN700 3D Gewicht ca. 650 g Minimaler Betriebsdruck 0 bar, bei selbstnivellierender Flüssigkeit Maximaler Betriebsdruck 6 bar, bei nicht selbstnivellierender Flüssigkeit Maximaler Dosierdruck 10 bar Selbstdichtheit ca. 2 bar (Referenzmedium ca. 10 mPas bei 20 °C Motor 18 bis 24 V DC, Inkrementalgeber, Planetengetriebe Schutzklasse nach DIN EN 60529... -
Seite 28: Verwendete Materialien
TECHNISCHE SPEZIFIKATION Verwendete Materialien Material Mediumberührende Bauteile Dispensergehäuse, Endstutzen HD-POM Dispenserbauteile, Motorgehäuse AL eloxiert Schrauben, Scheiben, usw. Edelstahl A2 Statorelastomer, Flexwellenüberzug VisChem Wellendichtringe O-Ringe FKM, FFKM Antriebswelle, Rotor Edelstahl A4 Abmessungen DIN ISO 228 G 1/8“ Positionierbohrung (Ø 2H7) Abb. 10 28 / 32 eco-PEN700 3D INST-002754 / A... -
Seite 29: Entsorgung
ENTSORGUNG / ZUBEHÖR Entsorgung Die Demontage des Dispensers muss durch befähigtes Wartungspersonal durchgeführt werden. Die Entsorgung darf nur nach den jeweils aktuellen landesspezifischen Vorschriften, Normen und Gesetzen erfolgen. Achten Sie auf eine umweltgerechte Verwertung aller Materialien. Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden (2012/19/EU). - Seite 30 Notizen 30 / 32 eco-PEN700 3D INST-002754 / A...
- Seite 31 Notizen INST-002754 / A eco-PEN700 3D 31 / 32...
-
Seite 32: Überreicht Durch
Überreicht durch: Gewerbepark 13 85402 Kranzberg Germany www.dosieren.de © Copyright 2020 ViscoTec Pumpen- u. Dosiertechnik GmbH Amperstraße 13 D-84513 Töging am Inn Deutschland Dieses Dokument ist urheberrechtlich geschützt. Ohne schriftliche Zustimmung darf es weder abgeändert, erweitert, vervielfältigt noch an Dritte weitergegeben werden.
