MRU MGAprime Q Kurzanleitung Seite 5

In das Messgerät wird Phosphorsäure (10 %) mittels der Säure-Dosie-
reinheit APE eingedüst.
Die Eindüsung von Phosphorsäure (10 %) ist für die korrekte Messung
erforderlich.

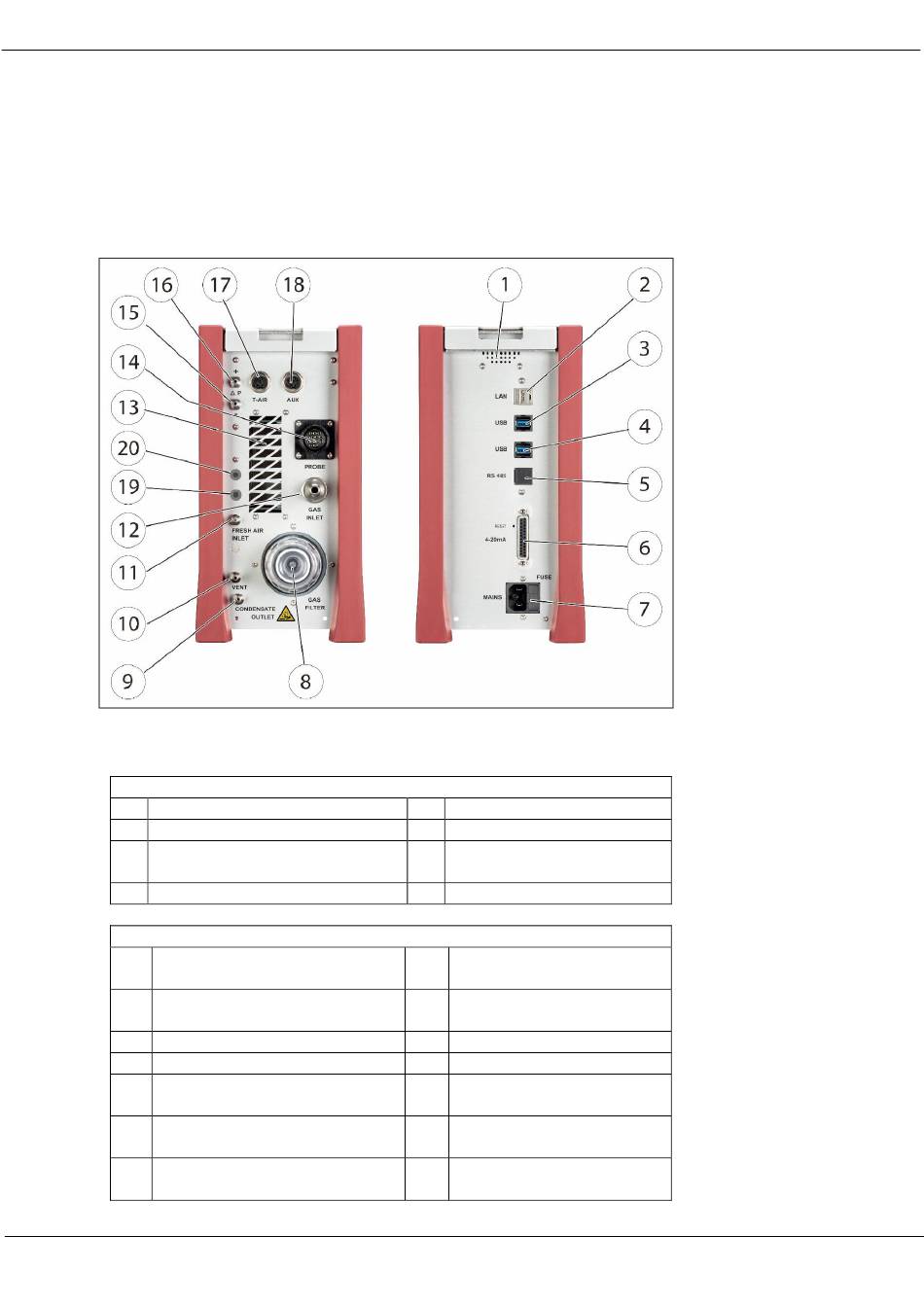

4.4. Anschlüsse
Stirnseite rechts
1 Lautsprecher
3 USB-Buchse
5 RS485 (Option)
7 Netzanschluss
Stirnseite links
8 Gasfilter
10 Gasausgang (VENT) Schlauchan-
schluss DN 4/6
12 Messgaseingang
14 Sondenanschluss, elektrisch
16 Druck-/Differenzdruck
(Absolutdruck)
18 AUX-Buchse
20 Säureeindüsung
Kühler 2
MRU GmbH, D-74172 Neckarsulm
Kurzanleitung MGAprime Q
2 Ethernet (LAN)
4 Zweite USB-Buchse (Option)
6 Analog-Ausgänge 4 ... 20 mA
Analog-Eingänge 4 ... 20 mA
9 Kondensatausgang Schlauch-
anschluss DN 4/6
11 Frischlufteingang
13 Abluft Gaskühler
15 Druck-/ Differenzdruck
17 Temperatur Verbrennungsluft
19 Säureeindüsung
Kühler 1
5 / 12
