Montage, Demontage und elektrische Installation
Schirmung
Die Schirmung ist ein wichtiger Bestandteil des CDI-Kabels. Die Schirmung
schirmt die Datenadern im Kabel gegen elektrische Störungen aus der Umge-
bung ab. Damit die Schirmung diese Funktion übernehmen kann, muss die Schir-
mung mit dem Potentialausgleich der Geräte verbunden sein. Im Normalfall
reicht die Verbindung über die RJ45-Stecker aus.
Reinigen Sie die Schirmflächen der RJ45-Stecker vor dem Stecken.

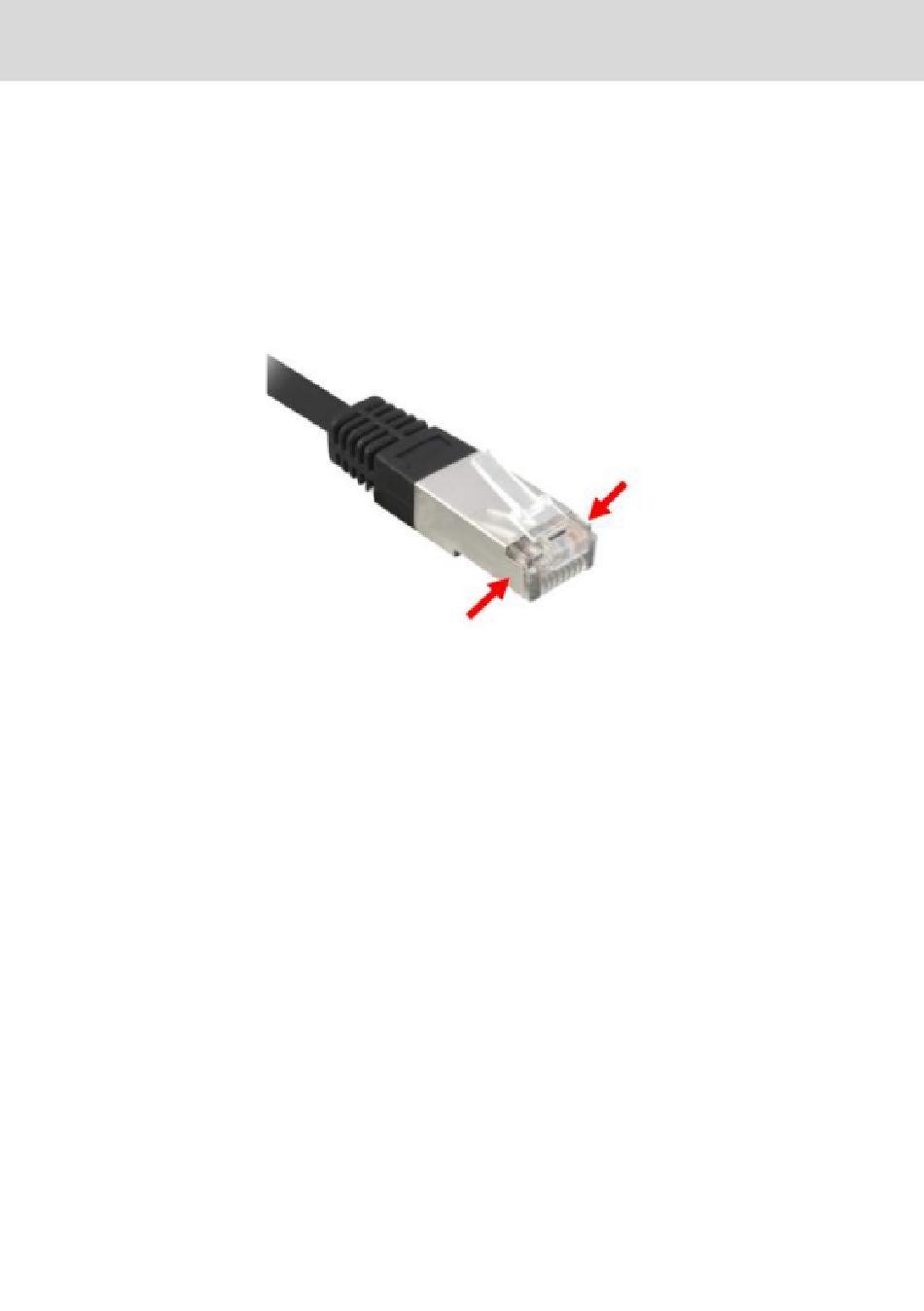

Abb. 10-11: Schirmflächen RJ45-Stecker
Zusätzliche Schirmanbindung bei starken elektrischen Störungen und großen Ka-
bellängen
Bei starken elektrischen Störungen und großen Kabellängen kann es erforderlich
sein die Schirmung zusätzlich mit dem Erdungspotenzial zu verbinden.
Beachten Sie die folgenden Hinweise bei der Installation zusätzlichen Schirman-
bindung:
Montieren Sie in der Nähe des Schaltschrank-PC, des abgesetzten Bediendis-
●
plays oder des Y-Repeaters geeignete EMV-Schirmklemmen
Achten Sie darauf, dass das CDI-Kabel durch die Verbindung der Schirmung
●
mit dem Potentialausgleich nicht gequetscht wird
Vermeiden Sie mechanischen Belastungen (Druck, Zug) auf den Stecker
●
Verwenden Sie eine zum Kabeldurchmesser passende EMV-Schirmklemme.
●
Eine Quetschung verschlechtert die elektrischen Eigenschaften des CDI-Ka-
bels
Gehen Sie bei der Montage der Schirmanbindung wie folgt vor:
1. Entfernen Sie den Mantel des CDI-Kabels nur auf der für die Verbindung
notwendigen Länge.
