Bosch Rexroth AG
Montage, Demontage und elektrische Installation

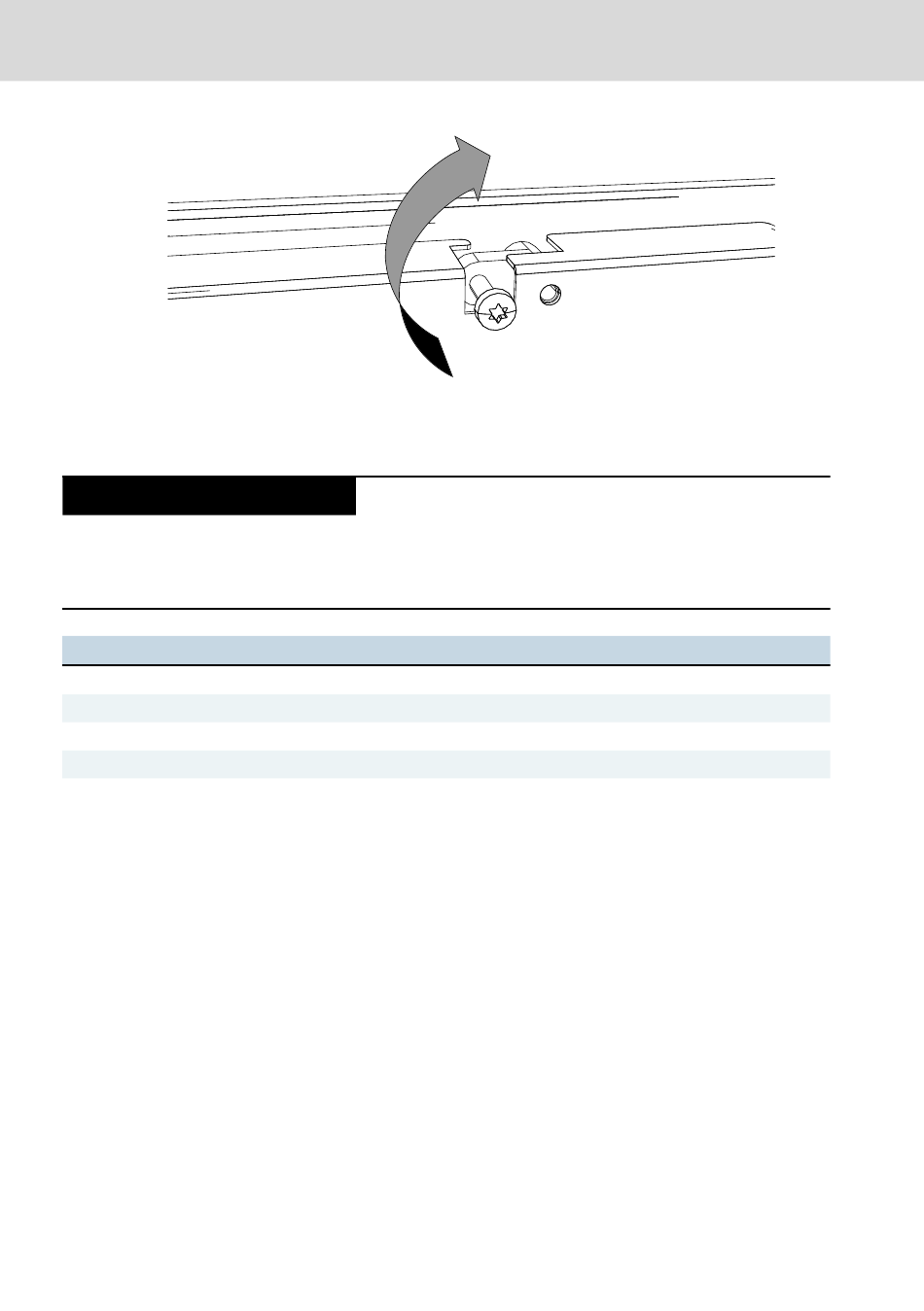

Abb. 10-5: Klemmbefestigung
4. Schrauben Sie die Klemmschrauben fest.
HINWEIS
Ziehen Sie die Schrauben und Muttern mit dem entsprechenden Montagemo-
ment laut der folgenden Tabelle an.
Gewinde
M2,5
M3
M4
M5 (Klemmschrauben)
Tab. 10-1: Montagemomente
20/37
Beschädigung der Mechanik durch falsches
Montagemoment
Montagemoment
0,4 Nm
0,7 Nm
1,4 Nm
1,0 Nm
Bediendisplay – Einbaugeräte
DOK-SUPPL*-VDPXX.3MTBU-IT03-DE-P
