Bediendisplay – Einbaugeräte
Verlust der Schutzart IP 65!
Das Gehäuse, in der das Bediendisplay eingebaut wird, muss folgen-
de Bedingungen erfüllen:
Frei von Verunreinigungen
●
Ausreichende mechanische Festigkeit und Ebenheit
●
Diese Kriterien beeinflussen in hohem Maße die erforderliche IP-
Schutzart.
Weitere erforderliche Maßnahmen sind von Ihnen je nach Einbauort
zu ergreifen, wie zum Beispiel die Versteifung des Einbaurahmens.
1. Erstellen Sie einen Montageausschnitt, siehe
schnitt, Angaben in Millimeter" auf Seite
2. Führen Sie das Bediendisplay von vorne in den Ausschnitt ein, bis die Ver-
rastungsnase oben am Gerät im Ausschnitt einrastet.

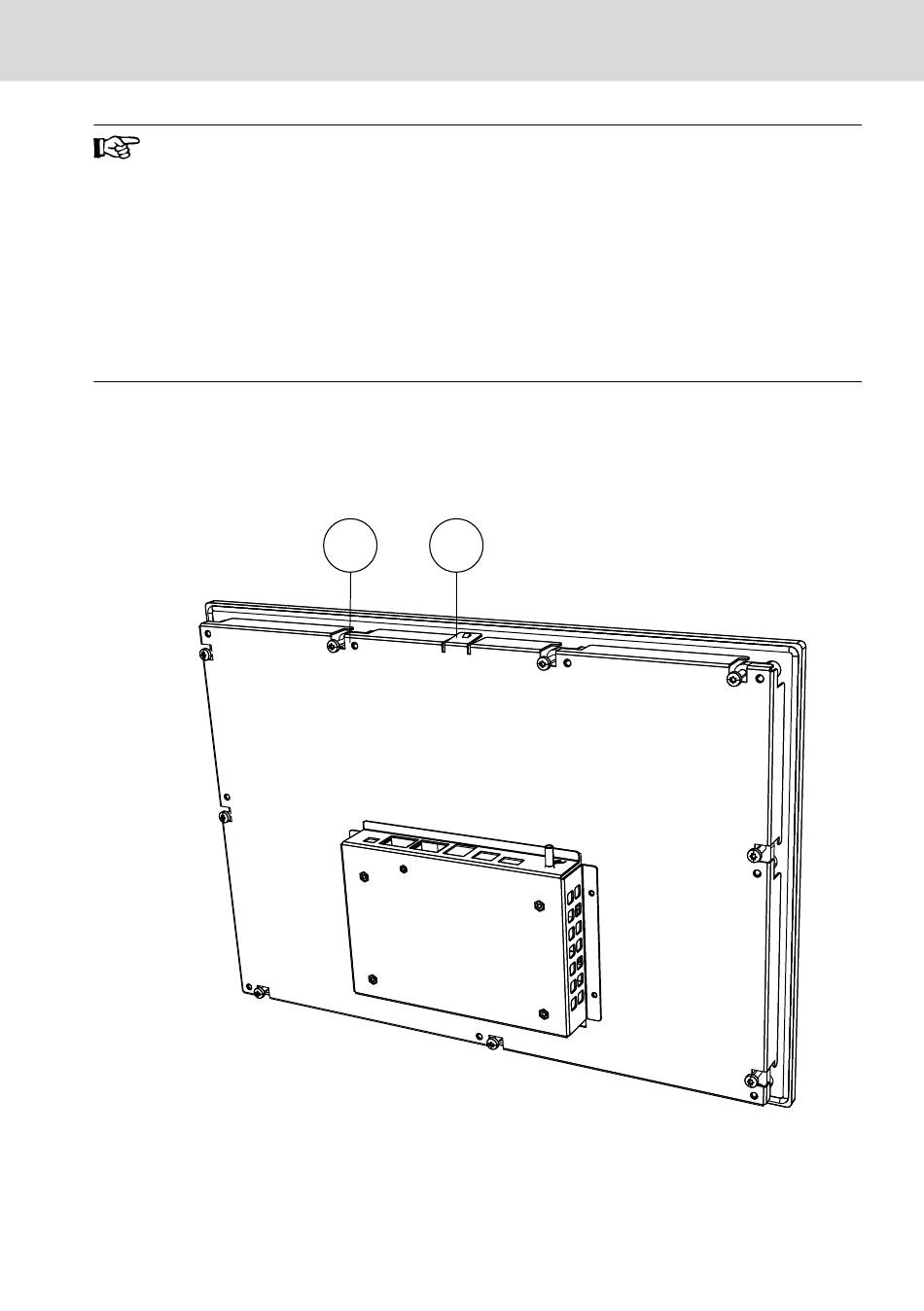

①
Klemmbefestigungen
②
Verrastungsnase
Abb. 10-4: Lage der Klemmbefestigungen
3. Klappen Sie die Klemmbefestigungen heraus.
DOK-SUPPL*-VDPXX.3MTBU-IT03-DE-P
Montage, Demontage und elektrische Installation
1
2
Bosch Rexroth AG
Abb. 10-6 "Montageaus-
21.
19/37
