Bediendisplay – Einbaugeräte
Im Bereich, in dem der Mantel entfernt wurde, ist das CDI-Kabel
empfindlich gegen mechanische Belastungen. Achten Sie darauf,
dass Sie beim Abmanteln des CDI-Kabels die Schirmung nicht be-
schädigen.

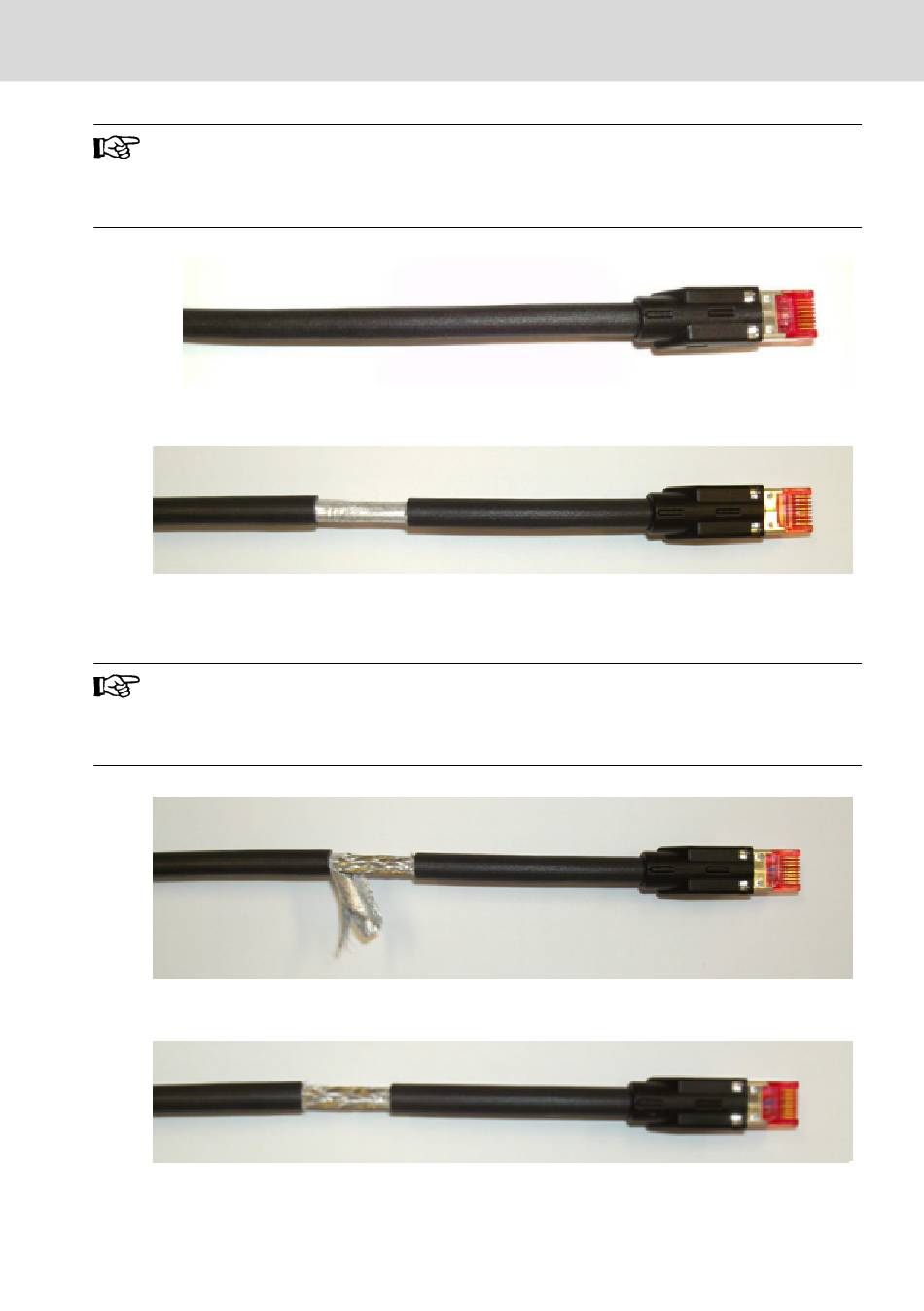

Abb. 10-12: CDI-Kabel mit RJ45-Stecker
Abb. 10-13: CDI-Kabel mit teilweise entferntem Mantel
2. Entfernen Sie den Folienschirm.
CDI-Kabel haben zusätzlich einen Folienschirm. Der Folienschirm
darf nicht für die Verbindung mit der Schirmklemme genutzt wer-
den. Meist ist der Folienschirm zur besseren Stabilität einseitig
kunststoffbeschichtet. Die Kunststoffbeschichtung wirkt isolierend.
Abb. 10-14: Folienschirm des CDI-Kabels
Abb. 10-15: Folienschirm entfernt
DOK-SUPPL*-VDPXX.3MTBU-IT03-DE-P
Montage, Demontage und elektrische Installation
Bosch Rexroth AG
27/37
