Bediendisplay – Einbaugeräte
10.4 Montageausschnitt
①
Montageausschnitt

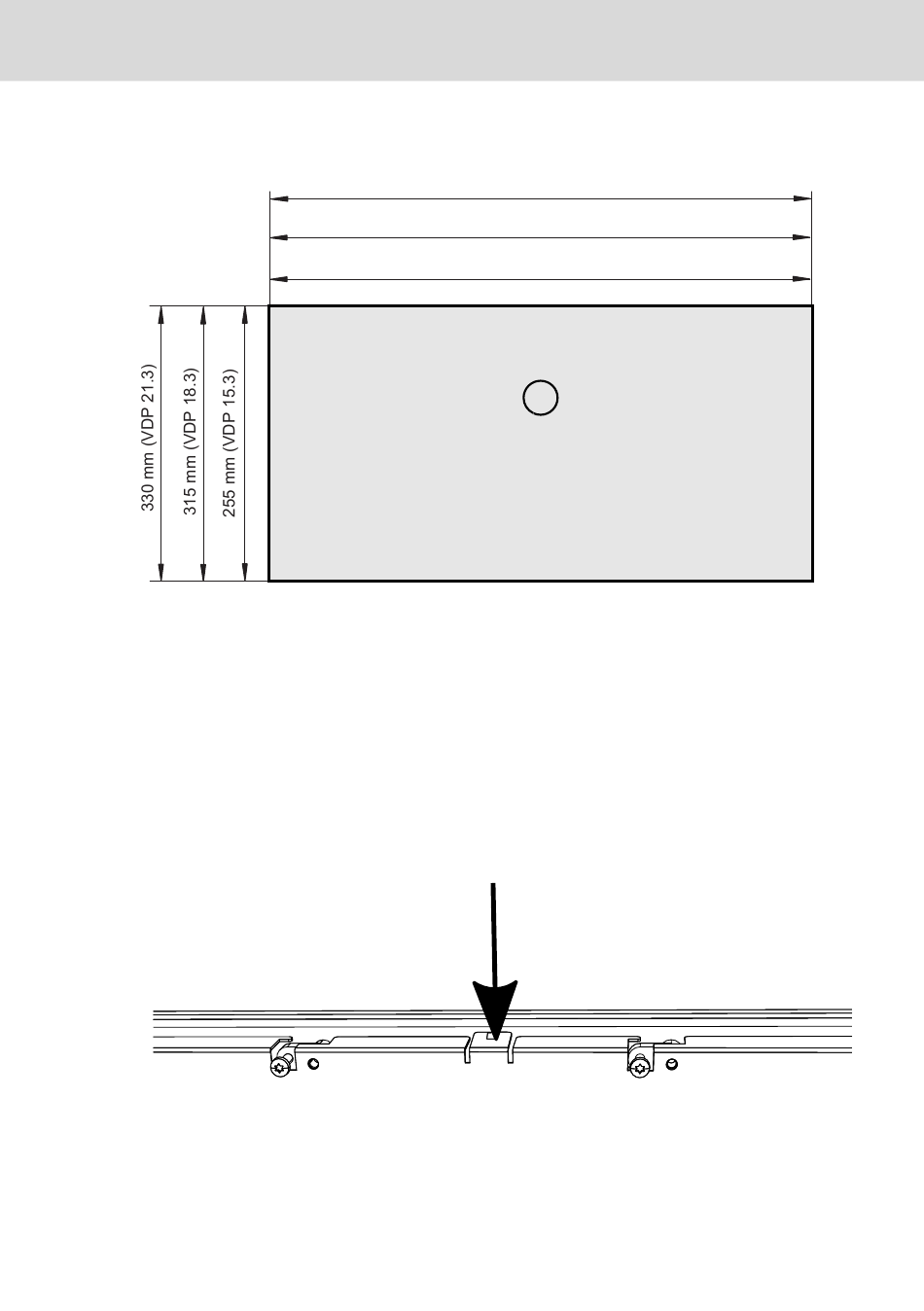

Abb. 10-6: Montageausschnitt, Angaben in Millimeter
10.5 Demontage
1. Schalten Sie das Bediendisplay spannungsfrei.
2. Entfernen Sie alle angeschlossenen Leitungen.
3. Lösen Sie die Schrauben der Klemmbefestigungen.
4. Klappen Sie die Klemmbefestigungen ein.
5. Drücken Sie von oben auf die Verrastungsnase der Einbauhilfe.
Abb. 10-7: Verrastungsnase
6. Nehmen Sie das Bediendisplay aus dem Einbaurahmen.
DOK-SUPPL*-VDPXX.3MTBU-IT03-DE-P
Montage, Demontage und elektrische Installation
535 mm (VDP 21.3)
473 mm (VDP 18.3)
403 mm (VDP 15.3)
1
Bosch Rexroth AG
21/37
