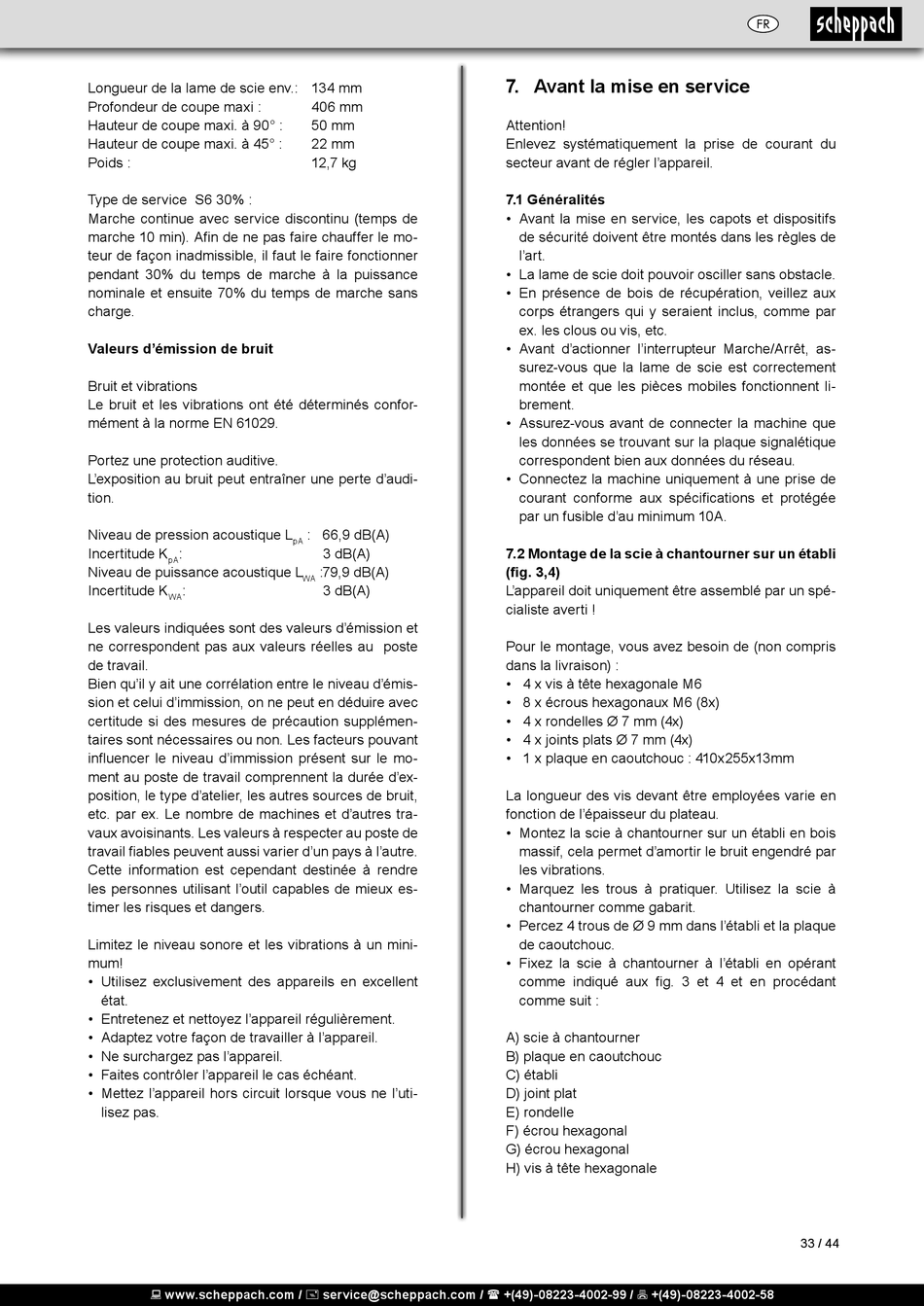

Longueur de la lame de scie env.: 134 mm
Profondeur de coupe maxi :
Hauteur de coupe maxi. à 90° :
Hauteur de coupe maxi. à 45° :
Poids :
Type de service S6 30% :
Marche continue avec service discontinu (temps de
marche 10 min). Afin de ne pas faire chauffer le mo-
teur de façon inadmissible, il faut le faire fonctionner
pendant 30% du temps de marche à la puissance
nominale et ensuite 70% du temps de marche sans
charge.
Valeurs d'émission de bruit
Bruit et vibrations
Le bruit et les vibrations ont été déterminés confor-
mément à la norme EN 61029.
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte d'audi-
tion.
Niveau de pression acoustique L
Incertitude K :
pA
Niveau de puissance acoustique L
Incertitude K :
WA
Les valeurs indiquées sont des valeurs d'émission et
ne correspondent pas aux valeurs réelles au poste
de travail.
Bien qu'il y ait une corrélation entre le niveau d'émis-
sion et celui d'immission, on ne peut en déduire avec
certitude si des mesures de précaution supplémen-
taires sont nécessaires ou non. Les facteurs pouvant
influencer le niveau d'immission présent sur le mo-
ment au poste de travail comprennent la durée d'ex-
position, le type d'atelier, les autres sources de bruit,
etc. par ex. Le nombre de machines et d'autres tra-
vaux avoisinants. Les valeurs à respecter au poste de
travail fiables peuvent aussi varier d'un pays à l'autre.
Cette information est cependant destinée à rendre
les personnes utilisant l'outil capables de mieux es-
timer les risques et dangers.
Limitez le niveau sonore et les vibrations à un mini-
mum!
• Utilisez exclusivement des appareils en excellent
état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'uti-
lisez pas.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
406 mm
50 mm
22 mm
12,7 kg
: 66,9 dB(A)
pA
3 dB(A)
:79,9 dB(A)
WA
3 dB(A)

7. Avant la mise en service

Attention!
Enlevez systématiquement la prise de courant du
secteur avant de régler l'appareil.
7.1 Généralités
• Avant la mise en service, les capots et dispositifs
de sécurité doivent être montés dans les règles de
l'art.
• La lame de scie doit pouvoir osciller sans obstacle.
• En présence de bois de récupération, veillez aux
corps étrangers qui y seraient inclus, comme par
ex. les clous ou vis, etc.
• Avant d'actionner l'interrupteur Marche/Arrêt, as-
surez-vous que la lame de scie est correctement
montée et que les pièces mobiles fonctionnent li-
brement.
• Assurez-vous avant de connecter la machine que
les données se trouvant sur la plaque signalétique
correspondent bien aux données du réseau.
• Connectez la machine uniquement à une prise de
courant conforme aux spécifications et protégée
par un fusible d'au minimum 10A.
7.2 Montage de la scie à chantourner sur un établi
(fig. 3,4)
L'appareil doit uniquement être assemblé par un spé-
cialiste averti !
Pour le montage, vous avez besoin de (non compris
dans la livraison) :
• 4 x vis à tête hexagonale M6
• 8 x écrous hexagonaux M6 (8x)
• 4 x rondelles Ø 7 mm (4x)
• 4 x joints plats Ø 7 mm (4x)
• 1 x plaque en caoutchouc : 410x255x13mm
La longueur des vis devant être employées varie en
fonction de l'épaisseur du plateau.
• Montez la scie à chantourner sur un établi en bois
massif, cela permet d'amortir le bruit engendré par
les vibrations.
• Marquez les trous à pratiquer. Utilisez la scie à
chantourner comme gabarit.
• Percez 4 trous de Ø 9 mm dans l'établi et la plaque
de caoutchouc.
• Fixez la scie à chantourner à l'établi en opérant
comme indiqué aux fig. 3 et 4 et en procédant
comme suit :
A) scie à chantourner
B) plaque en caoutchouc
C) établi
D) joint plat
E) rondelle
F) écrou hexagonal
G) écrou hexagonal
H) vis à tête hexagonale
