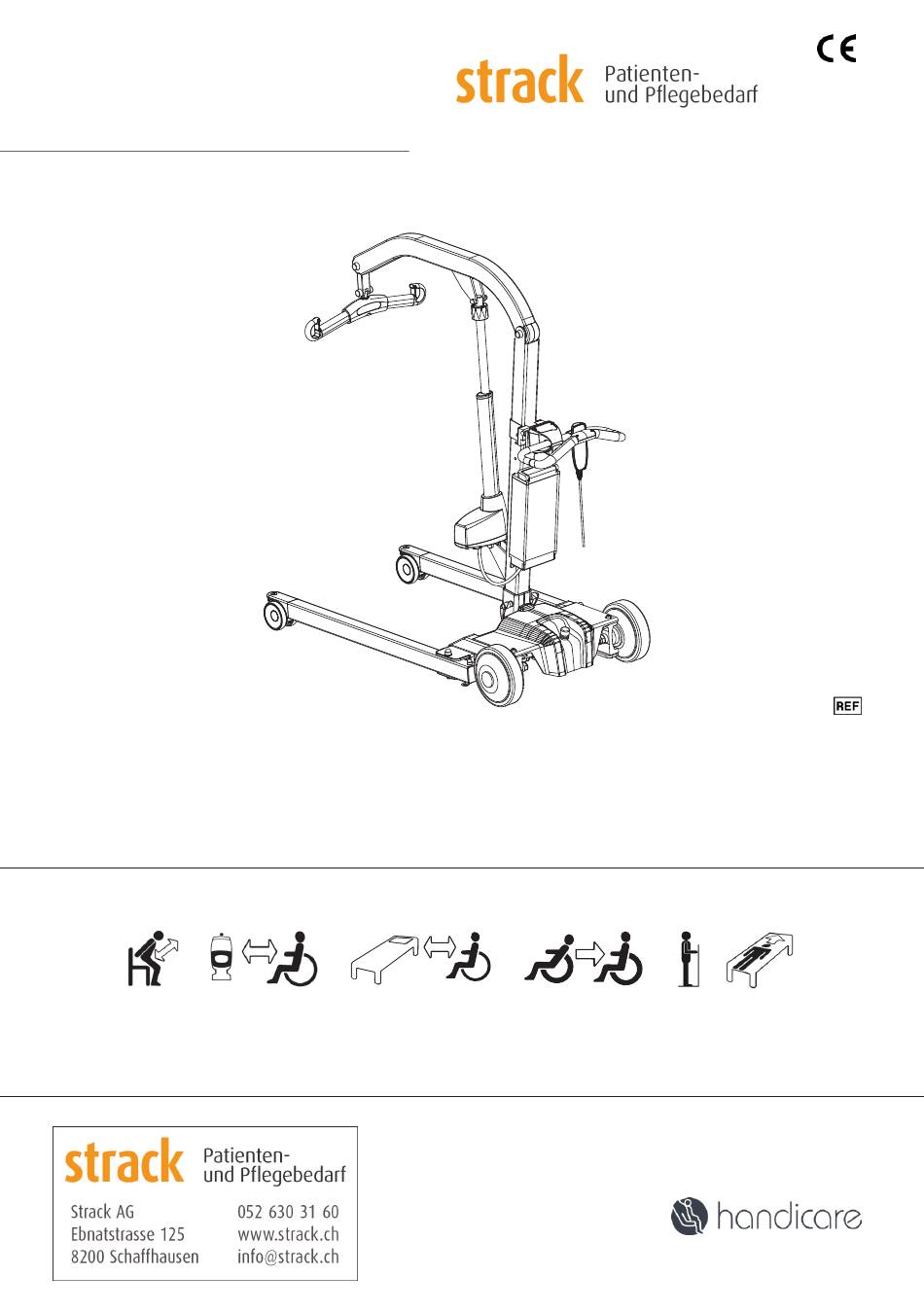

- Seite 1 EvaDrive 60900002 60900003 SWL: 205 kg/450 lbs 270 kg/600 lbs Manual nr: 904 Rev 1...

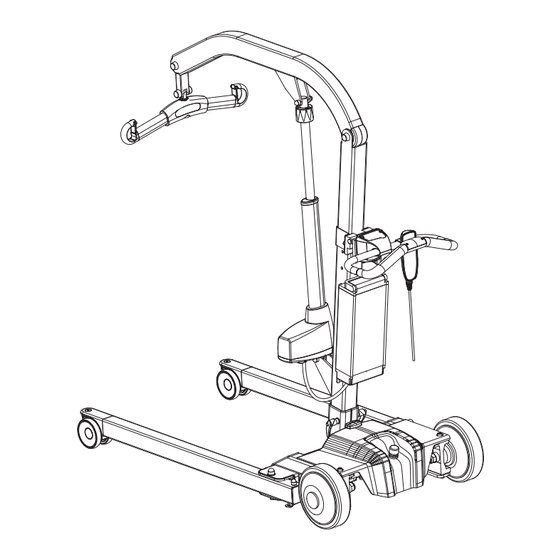

- Seite 2 EvaDrive EvaDrive ist ein Fahrmotor für den mobilen Lifter Eva und ist als Zubehör erhältlich. EvaDrive wurde für den wachsenden Bedarf an Kraft beim Transferieren von Klienten in Hebe- und Transfersituationen entwickelt. Durch die mit Motor angetriebenen hinteren Laufrollen stellt EvaDrive diese Kraft zur Verfügung. EvaDrive wird mit einem einzigartigen und intuitiven Fahrgriff gesteuert.
-
Seite 3: Bestimmungsgemäßer Gebrauch Des Produkts
Bestimmungsgemäßer Gebrauch des Produkts EvaDrive ist ein Antriebsmotor mit Funktionserweiterung für die hinteren Laufrollen des mobilen Lifters Eva von Handicare und ermöglicht eine motorisierte Fortbewegung des Lifters. EvaDrive wird in folgenden Situationen und Umgebungen verwendet: • Zur Reduktion der physischen Anstrengung der Pflegekräfte beim Manövrieren des Lifters in Transfer- situationen mit passiven Klienten •... - Seite 4 Montage des Fahrgriffs Die Montagehöhe des Fahrgriffs an der Hubsäule befindet sich mindestens 850 mm über dem Fußboden. Gemessen wird bis zum niedrigsten Punkt am Fahrgriff. Der Fahrgriff wird mittels des mitgelieferten Inbusschlüssels montiert. 850 mm Montage der Kabel Schließen Sie das Akkukabel sowie das Kabel für die Handbedienung an. Befestigen Sie das Kabel für die Handbedienung mit der Halterung.
- Seite 5 • Prüfen Sie die Laufrollen und Feststellbremsen. • Prüfen Sie die Feststellbremsen der hinteren Laufrollen, indem Sie diese aktivieren und den Lifter, ohne EvaDrive einzuschalten, nach vorne fahren. Wenn sich der Lifter nicht bewegt, sind die Bremsen in Ordnung. •...
-
Seite 6: Anwendung Des Produkts
• Gehen Sie mit dem Akku vorsichtig um. Lassen Sie ihn nicht fallen. • Verwenden Sie nur den Akku, Kabel und das Ladegerät, welche für EvaDrive vorgesehen sind. • Wenn der Hebebügel beim Hebebeginn nicht senkrecht hängt, unterbricht eine Sicherheitsfunktion vorübergehend den Hebevorgang. - Seite 7 Belastung aller Komponenten. Bei Fragen wenden Sie sich bitte an Ihren Fachberater für SystemRoMedic™. Beschreibung der Funktionen und Symbole Der Lifter mit montiertem EvaDrive bietet viele eingebaute Funktionen, die durch ein Symbol am Bedienfeld des Fahrgriffs angezeigt werden. Alle Funktionen werden in den jeweiligen Abschnitten der Gebrauchsanweisung erklärt. Das Produkt ist auch mit allgemeinen Symbolen versehen.
- Seite 8 Ladezustandsanzeige – Dauerleuchten zeigt die verbleibende Akkukapazität an. Blinken zeigt einen Fehler an. Ein Servicetechniker kann den aktuellen Fehler auslesen. Starttaste – Ein kurzes Drücken fährt EvaDrive hoch. (Warten Sie ca. 2 Sekunden bis zum Fahren.) Erneutes Drücken schaltet EvaDrive aus.
- Seite 9 Jährliche Inspektion mit Service und Wartung Nach einer Betriebsdauer von 12 Monaten leuchtet das Symbol für Service und Wartung automatisch auf. Wenden Sie sich an einen von Handicare zugelassenen Servicetechniker bezüglich Wartung und Zurücksetzen des Systems. Fahrbetrieb EvaDrive wird mit einem kurzen Drücken der Starttaste hochgefahren. Nach ca. 2 Sekunden ist der Lifter zum Fahren bereit.
-
Seite 10: Fehlersuche
Ungewöhnliche Geräusche – Versuchen Sie die Geräusche zu orten. Setzen Sie den Lifter außer Betrieb und wenden Sie sich an Handicare. Der Lifter lässt sich nicht starten. – Den Ein-Aus-Schalter des Akkus prüfen. – Den Kontakt zum Akku prüfen. - Seite 11 Fahrmuster Normales Fahren im Korridor und in größeren Räumen Achten Sie darauf, dass die hinteren Laufrollen in der Geradeausstellung stehen, siehe Abb. 1. Greifen Sie den Fahrgriff, drücken Sie den Sicherheitsschalter und fahren Sie los. Der Lifter erfasst die gewünschte Fahrtrichtung und Fahrgeschwindigkeit –...
-
Seite 12: Aufladen Des Akkus
Laden Sie den Akku regelmäßig für maximale Lebensdauer. Wir empfehlen das Aufladen der Akkus nach jedem Nutzungstag. Verwenden Sie nur das Ladegerät, das zum EvaDrive gehört. Auswechseln des Akkus Lösen Sie die beiden Befestigungsschrauben des Fahrgriffs mit einem Inbusschlüssel und schieben Sie den Fahrgriff vollständig nach oben. - Seite 13 Zubehör Hebegurte SystemRoMedic™ von Handicare bietet ein breites Sortiment funktioneller, komfortabler und hochqualitativer Hebegurte und Hebetücher für die verschiedensten Hebeaufgaben und für Pflegebedürftige mit den unterschiedlichsten Bedürfnissen. Unsere Hebegurte sind in unterschiedlichen Materialien und in Größen von XXS bis XXL erhältlich. Für extrem Schwergewichtige eignen sich unsere Sondermodelle in den Größen XXXL und XXXXL.
-
Seite 14: Wartung
30 % 700 hPa Servicevertrag Handicare bietet einen Servicevertrag für Wartung und periodische Überprüfungen Ihres mobilen Lifters an. Wenden Sie sich an Ihren Fachberater für SystemRoMedic™. Seriennummer I N S T R U C T I O N S F O R U S E... -
Seite 15: Technische Daten
DC 24 V, 3 A, IP X4. Einschaltdauer: 10 % oder max. 2 Minuten Dauerbetrieb, max. 5,5 Richtungsänderungen pro Minute. Push: 3000 N. EvaDrive Motor DC 24 V, 16 A, IP X0. Einschaltdauer: 10 % oder max. 2 Minuten Dauerbetrieb, max.
