Módulo amplificador de
potência Hi-Fi
Aplicações
O modelo IPA-20 destina-se a construir amplificadores
HI-FI de pequena potência. Para funcionamento é neces-
sário uma corrente continua de 8–18 V. Para uma potên-
cia de saída de 15 W
/4 Ω, são necessários 14,4 V.
RMS
Neste caso o consumo máximo de corrente é de 1,7 A.
Recomendações
A ligação do transformador de corrente á voltagem de
230 V~, deve ser efectuada por pessoal tecnicamente
habilitado, de acordo com as directivas VDE alemãs ou
de acordo com os regulamentos do país.
Todas as peças que transportem voltagem superior a
42 V e não sejam isoladas, devem manter uma distan-
cia mínima de 8 mm da caixa metálica.
O módulo foi construído de acordo com a Directiva
EMC 89/336/EEC, para compatibilidade electroma-
gnética. Para estar conforme esta directiva, durante o
funcionamento o módulo deve ser instalado numa caixa
blindada e a entrada deve ser ligada com um cabo blin-
dado. Se a directiva EMC não for respeitada, a decla-
ração de conformidade não poderá ser aplicada.
Se este módulo for usado para outros fins daqueles
para que foi concebido, ligado erradamente, ou repa-
rado por pessoal não qualificado, não assumiremos
qualquer responsabilidade por possiveis avarias.
Se o módulo for colocado fora de serviço definitiva-
mente, entregue-o num local próprio para reciclagem.
Construção
Para construção de uma unidade de alimentação, reco-
mendamos o transformador RKTM-3010 da MONACOR.

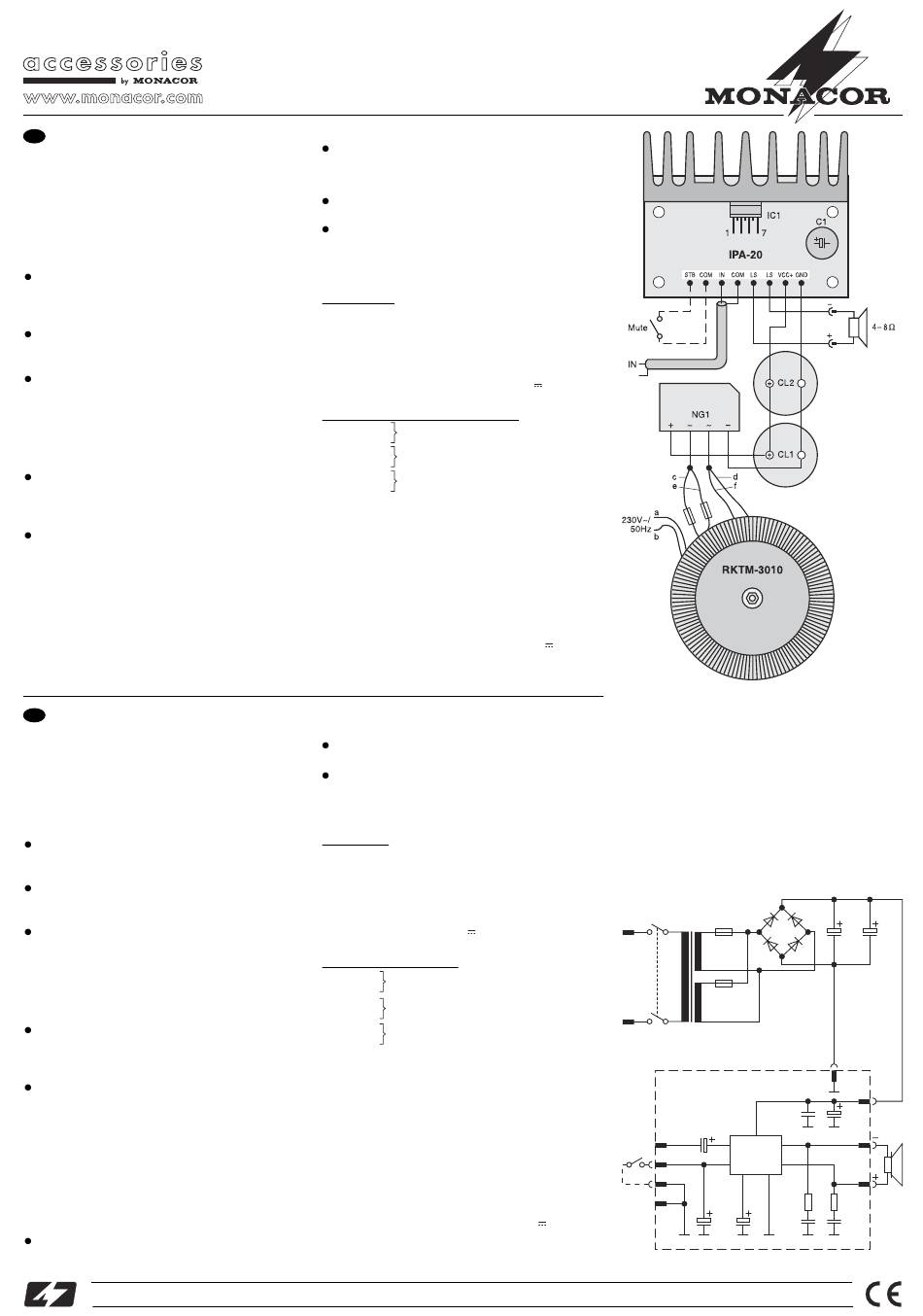

A interligação pode ver-se nas figuras e terão de ser dife-
rentes se forem usados outros componentes.
Verifique que todos os fios de ligação sejam o mais
curtos possível. Para ligação da entrada IN, use cabo
blindado. Para uma saída sem ruído o STB, deve ser
ligado á massa.
DK
HiFi forstærkermodul
Anvendelser
Modulet IPA-20 er velegnet til opbygning af en HiFi for-
stærker med begrænset effekt. En jævnspænding på
8–18 V kræves for drift. For at opnå en udgangseffekt på
15 W
kræves 14,4 V. I sidstnævnte tilfælde er strøm-
RMS
forbruget maks. 1,7 A.
Vigtige sikkerhedsoplysninger
Tilslutning af en nettransformer til 230 V~ netspænding
skal udføres af autoriseret personel efter de danske
forskrifter.
Alle dele, som har en spænding på over 42 V og ikke er
isolerede, skal have en afstand på mindst 8 mm til et
metalkabinet.
Modulet er konstrueret i overensstemmelse med EU-
direktivet vedrørende elektromagnetisk kompatibilitet
89/336/EØF. For også at overholde dette direktiv
under drift skal modulet placeres i et skærmet kabinet,
og indgangssignalet skal tilføres via et skærmet kabel.
Hvis EMC-direktivet ikke længere overholdes, gælder
CE-mærkningen ikke længere.
Hvis modulet benyttes til andre formål, end det oprin-
deligt er beregnet til, hvis det ikke er korrekt tilsluttet,
eller hvis det repareres af uautoriseret personel, omfat-
tes eventuelle skader ikke af garantien.
Hvis modulet skal tages ud af drift for bestandigt, bør
det bringes til en lokal genbrugsstation for bortskaffelse.
Konstruktion
Ved konstruktion af en strømforsyningsenhed anbefales
transformatoren RKTM-3010 fra MONACOR program-
met. Ledningsforbindelserne er vist i figurerne og skal
eventuelt være anderledes, hvis der benyttes andre dele.
Sørg for, at den samlede ledningsføring er så kort som
muligt. Benyt skærmet kabel til tilslutning af indgangen IN.
For at mute (dæmpe) udgangen skal STB lægges til stel.
Bemærk!
Vær meget opmærksom på at anvende korrekt polari-
tet ved tilslutning af elektrolytkondensatorerne CL1 og
®
Copyright
©
by MONACOR
IPA-20
Atenção!
Ao ligar os condensadores electróliticos CL1 e CL2,
verifique cuidadosamente a polaridade correcta. No
caso de polaridade errada, os condensadores electró-
liticos podem explodir.
Nenhum dos terminais de saída do altifalante precisa
ser ligado á massa (Circuito de ponte).
Se se pretender obter do módulo uma potência super-
ior a 15 W
, no caso de funcionamento a 18 V, deve
RMS
usar-se um dissipador de calor maior ou uma ventoin-
ha adicional.
Ligações
Módulo IPA-20
STB
Eliminador de ruído (massa = mute)
COM Massa, se for necessário eliminar ruído
IN
Entrada de Sinal
COM Massa, para a entrada de sinal
LS
Saída do altifalante (+)
LS
Saída do altifalante (-)
VCC+ Voltagem de funcionamento 8–18V
GND Terra para a voltagem de funcionamento.
Transformador de Corrente RKTM-3010
a
branco
enrolamento primário 230 V~
b
castanho
c
amarelo
1. enrolamento secundário 10 V~
d
laranja
e
azul
2. enrolamento secundário 10 V~
f
violeta
Especificações
Potência de saída RMS/Musica: . . . 15/20 W a 4 Ω
Distorção: . . . . . . . . . . . . . . . . . . . . 0,1 %/12 W
Impedância de saída: . . . . . . . . . . . 4–8 Ω
Impedância de entrada: . . . . . . . . . . > 70 kΩ
Escala de frequências: . . . . . . . . . . 20 a 20 000 Hz
Voltagem de entrada: . . . . . . . . . . . 80 mV
Relação sinal/ruído: . . . . . . . . . . . . 70 dB
Corrente em repouso: . . . . . . . . . . . 100 mA
Consumo de corrente: . . . . . . . . . . . 1,7 A max.
Voltagem de funcionamento: . . . . . . 8–18 V
Todos os valores foram medidos com uma voltagem de
funcionamento de 14,4V.
CL2. Hvis de tilsluttes med forkert polaritet, kan de eks-
plodere.
Ingen af de to højttalerudganges terminaler må forbin-
des til stel (brokobling).
Hvis der trækkes større effekt end 15 W
(for eksempel ved driftspænding på 18 V), skal der
benyttes en større køleribbe eller anvendes en blæser.
Tilslutninger
Modul IPA-20
STB
muting (stel = mute)
COM stel, hvis nødvendigt for muting
IN
signalindgang
COM stel for signalindgang
LS
højttalerudgang (+)
LS
højttalerudgang (-)
VCC+ driftspænding 8 –18 V
GND stel for driftspænding
Nettransformer RKTM-3010
a
hvid
primærvikling 230 V~
b
brun
c
gul
1. sekundærvikling 10 V~
d
orange
e
blå
2. sekundærvikling 10 V~
f
violet
Tekniske specifikationer
Udgangseffekt RMS/musik: . . . . . . 15 W/20 W ved 4 Ω
THD: . . . . . . . . . . . . . . . . . . . . . . . 0,1 %/12 W
Udgangsimpedans: . . . . . . . . . . . . 4–8 Ω
Indgangsimpedans: . . . . . . . . . . . . 70 kΩ
Frekvensområde: . . . . . . . . . . . . . 20–20 000 Hz
Indgangsspænding
for mærkeeffekt: . . . . . . . . . . . . . . 80 mV
Signal/støj forhold: . . . . . . . . . . . . > 70 dB
Tomgangsstrøm: . . . . . . . . . . . . . . 100 mA
Strømforbrug: . . . . . . . . . . . . . . . . 1,7 A maks.
Driftspænding: . . . . . . . . . . . . . . . 8–18 V
Alle værdier er målt ved en driftspænding på 14,4 V!
Ret til ændringer af tekniske specifikationer forbeholdes.
®
International GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 03.4240
12/15 W a 8 Ω
Sujeito a alterações técnicas.
fra modulet
RMS
230V~
12 W/16 W ved 8 Ω
Mute
NG1
B80C5000
RKTM-3010
+
1,6 AT
~
~
a
c
10V~
-
d
e
1,6 AT
10V~
b
f
IPA-20
GND
8-18 V
C2
100n
C4
6
1µ
IN
3
7
IC1
STB
2
TDA 7240A
5
COM
1
4
COM
R1
2R21
C3
C5
C6
220n
22µ
22µ
11.01.02
®
CL1
CL2
4700µ
4700µ
VCC+
C1
220µ
LS
LS
R2
2R21
C7
220n
