F
B
CH
Module d'amplification HiFi
Possibilités d'utilisation
Le IPA-20 est un module conçu pour réaliser un amplifi-
cateur HiFi de petite puissance. Pour son fonctionne-
ment, une tension de 8–18 V est nécessaire et une tensi-
on de 14,4 V pour une puissance de sortie RMS de
15 W/4 Ω. La consommation est de 1,7 A max.
Conseils d'utilisation
Seul un technicien habilité peut effectuer les branche-
ments d'un transformateur secteur à la tension 230 V~
en respectant les normes nationales en vigueur.
Tous les éléments non isolés sur lesquels se trouvent
une tension supérieure à 42 V doivent être à 8 mm au
moins de tout boîtier métallique.
Le module répond à la norme européenne 89/336/
CEE relative à la compatibilité électromagnétique. Pour
qu'il remplisse les conditions d'application de cette
norme, il doit être placé dans un boîtier blindé, l'entrée
doit être reliée par un câble blindé. Si recommandati-
ons ne sont pas respectées, l'appareil n'est plus en
conformité.
Nous déclinons toute responsabilité en cas de domma-
ge si l'appareil est utilisé dans un but autre que celui
pour lequel il a été conçu, s'il n'est pas correctement
branché ou réparé.
Lorsque le module est définitivement retiré du circuit de
distribution, vous devez le déposer dans une usine de
recyclage adaptée.

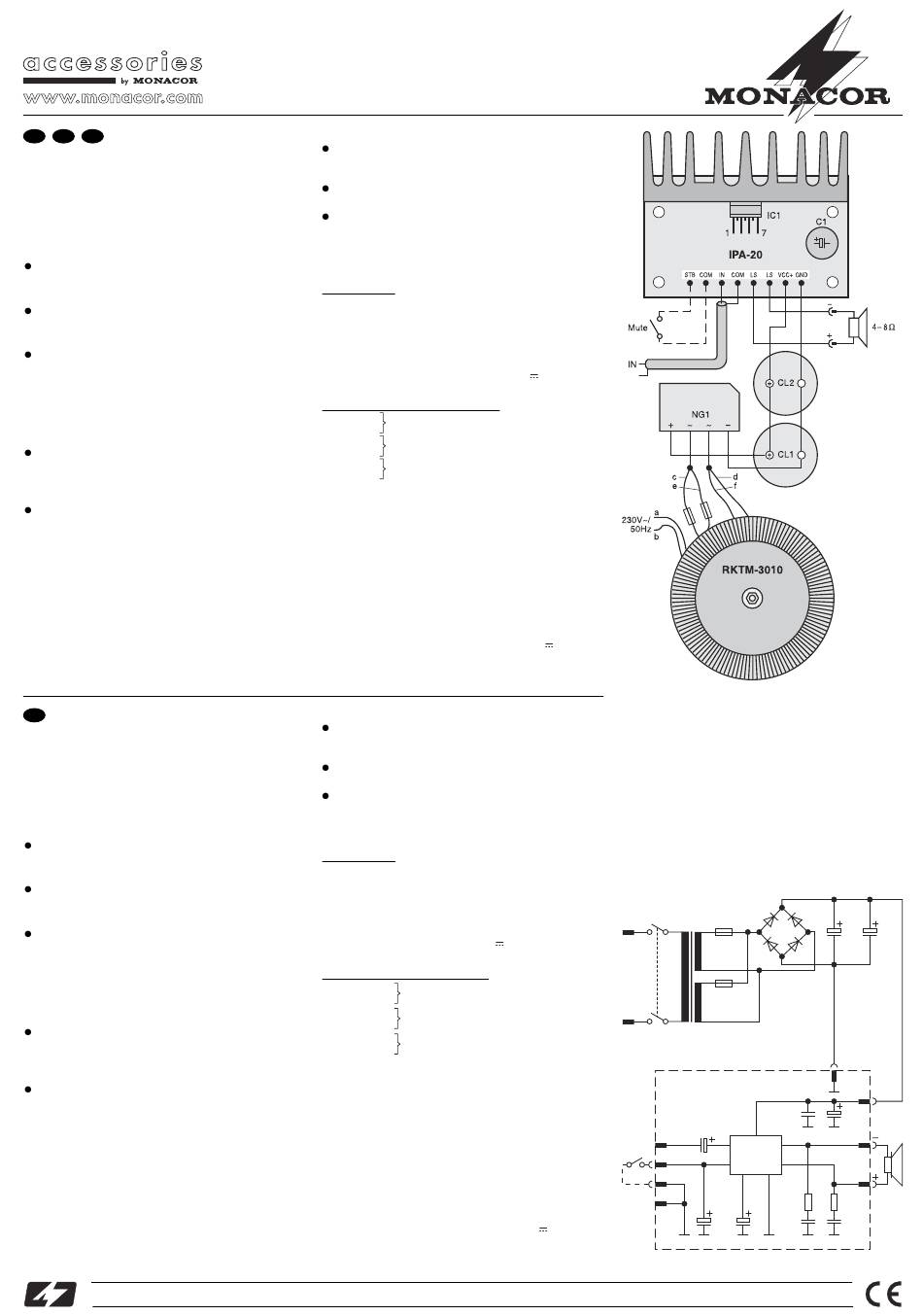

Montage
Nous vous recommandons d'utiliser pour le montage
d'une alimentation le transformateur RKTM-3010. Le
schéma représente le câblage; selon les composants uti-
lisés, il peut présenter quelques modifications.
Lors du câblage, veillez à ce que les liaisons soient le
plus courtes possible. Pour le branchement de l'entrée
IN, utilisez un câble blindé. Si la sortie doit être mise sur
fonctionnement Mute, la connexion STB doit être mise à
la masse.
I
Modulo amplificatore hi-fi
Possibilità d'impiego
Il modulo IPA-20 è stato realizzato per la costruzione di
un amplificatore hi-fi di ridotta potenza. Per il funzio-
namento è sufficiente una tensione continua di 8–18 V.
Per una potenza d'uscita RMS di 15 W/4 Ω occorrono
14,4 V. In questo caso l'assorbimento è di 1,7 A max.
Avvisi di sicurezza
Il collegamento del trasformatore con la rete 230 V~
deve essere eseguito secondo le norme VDE o secon-
do le norme di sicurezza vigenti nel rispettivo paese.
Tutte le parti con tensione non isolata superiore a 42 V
devono trovarsi a non meno di 8 mm dal contenitore
metallico.
Il modulo è costruito secondo la direttiva EMC 89/336/
CEE sulla compatibilità elettromagnetica. Perché il dis-
positivo corrisponda a questa direttiva anche durante il
funzionamento, deve essere montato in un contenitore
schermato con collegamenti pure schermati. Se la
direttiva EMC non viene rispettata, la dichiarazione di
conformità perde il suo valore.
Non si assume nessuna responsabilità per eventuali
danni causati dall'uso improprio del modulo, da colle-
gamenti errati o da riparazioni non eseguite a regola
d'arte.
Se si desidera eliminare il modulo definitivamente, con-
segnarlo per lo smaltimento ad un'istituzione locale per
il riciclaggio.
Montaggio
Per la costruzione di un alimentatore rete si consiglia
l'uso del trasformatore RKTM-3010 del programma
MONACOR. Il cablaggio è illustrato nelle figure e può
essere diverso se si impiegano altri elementi.
In tutto il cablaggio occorre cercare di tenere i colle-
gamenti possibilmente corti. Per il collegamento dell'in-
gresso IN utilizzare una linea schermata. Se l'uscita deve
rimanere muto, il contatto STB deve essere collegato con
la massa.
®
Copyright
©
by MONACOR
IPA-20
Attention!
Lors du branchement des condensateurs CL1 et CL2,
veillez à respecter la polarité. En cas d'inversion de
polarité, les condensateurs pourraient exploser.
Aucune des deux sorties haut-parleurs ne doit être
reliée à la masse (branchement bridgé).
Il convient d'utiliser un ventilateur plus grand ou d'ajou-
ter un radiateur si une puissance supérieure à 15 W
RMS doit être fournie par le module (par exemple, pour
une tension de fonctionnement de 18 V).
Branchements
Module IPA-20
STB
branchement Mute (masse = mute)
COM masse/pour le branchement Mute
IN
entrée signal
COM masse du signal d'entrée
LS
sortie haut-parleur (+)
LS
sortie haut-parleur (-)
VCC+ tension de fonctionnement 8–18 V
GND masse pour la tension de fonctionnement
Transformateur secteur RKTM-3010
a
blanc
circuit primaire 230 V~
b
marron
c
jaune
premier circuit secondaire 10 V~
d
orange
e
bleu
second circuit secondaire 10 V~
f
violet
Caractéristiques techniques
Puissance de sortie RMS/Musique: . 15 W/20 W en 4 Ω
Taux de distorsion: . . . . . . . . . . . . . 0,1 %/12 W
Impédance de sortie: . . . . . . . . . . . . 4–8 Ω
Impédance d'entrée: . . . . . . . . . . . . 70 kΩ
Bande passante: . . . . . . . . . . . . . . . 20–20 000 Hz
Tension d'entrée pour
puissance nominale: . . . . . . . . . . . . 80 mV
Rapport signal/bruit: . . . . . . . . . . . . > 70 dB
Courant de repos: . . . . . . . . . . . . . . 100 mA
Consommation: . . . . . . . . . . . . . . . . 1,7 A max.
Tension de fonctionnement: . . . . . . . 8–18 V
Toutes les valeurs sont données pour une tension de fon-
ctionnement de 14,4 V. Tout droit de modification réservé.
Attenzione!
Nel collegamento dei condensatori elettrolitici CL1 e
CL2 badare bene alla polarità corretta. I condensatori
con polarità scorretta possono esplodere.
Nessuna delle due uscite altoparlante deve essere col-
legata con la massa (collegamento a ponte).
Se si preleva una potenza superiore a 15 W
con tensione di 18 V) occorre impiegare un dissipatore
maggiore oppure un ventilatore supplementare.
Collegamenti
Modulo IPA-20
STB
collegamento muto (massa = muto)
COM massa, event. per collegamento muto
IN
segnale di ingresso
COM massa per il segnale di ingresso
LS
uscita altoparlante (+)
LS
l'uscita altoparlante (-)
VCC+ tensione d'esercizio 8–18 V
GND massa per tensione d'esercizio
Trasformatore di rete RKTM-3010
a
bianco
avvolgimento primario (230 V~)
b
marron
c
giallo
1. avvolgimento secondario (10 V~)
d
arancione
e
blu
2. avvolgimento secondario (10 V~)
f
viola
Dati tecnici
Potenza d'uscita RMS/musicale: . . 15 W/20 W con 4 Ω,
Fattore di distorsione: . . . . . . . . . . < 0,1 %/ 12 W
Impedenza d'uscita: . . . . . . . . . . . 4–8 Ω
Impedenza d'ingresso: . . . . . . . . . 70 kΩ
Banda passante: . . . . . . . . . . . . . . 20–20 000 Hz
Tensione d'ingresso
(per potenza piena): . . . . . . . . . . . 80 mV
Rapporto S/R: . . . . . . . . . . . . . . . > 70 dB
Corrente di riposo: . . . . . . . . . . . . 100 mA
Consumo . . . . . . . . . . . . . . . . . . . 1,7 A max.
Tensione d'esercizio . . . . . . . . . . . 8–18 V
Tutti i valori misurati con tensione d'esercizio di 14,4 V.
Con riserva di modifiche tecniche.
®
International GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 03.4240
RMS
12 W/16 W en 8 Ω
(p. es.
RMS
230V~
12 W/16 W con 8 Ω
Mute
NG1
B80C5000
RKTM-3010
+
1,6 AT
~
~
a
c
10V~
-
d
e
1,6 AT
10V~
b
f
IPA-20
GND
8-18 V
C2
100n
C4
6
1µ
IN
3
7
IC1
STB
2
TDA 7240A
5
COM
1
4
COM
R1
2R21
C3
C5
C6
220n
22µ
22µ
11.01.02
®
CL1
CL2
4700µ
4700µ
VCC+
C1
220µ
LS
LS
R2
2R21
C7
220n
