S
HiFi slutstegs modul
Användning
Enheten IPA-20 är avsedd för att bygga en mindre HiFi
förstärkare. En DC strömförsörjare som ger 8–18 V be-
hövs för att få 15 W
, 14,4 V. I detta fallet så är förbru-
RMS
kningen max. 1,7 A.
Säkerhetsföreskrifter
Inkopplingen av en strömtransformator till den 230 V
strömkällan måste utföras av auktoriserad personal
enligt de tyska VDE direktiven samt enligt säkerhets-
föreskrifterna för respektive land.
Alla delar som har högre spänning än 42 V utan att
vara isolerade skall ha ett avstånd till metall höljet på
minst 8mm.
Enheten är konstruerad enligt EMC direktiv 89/336/
EEC (EMC = elektromagnetisk kompatibilitet). I enlig-
het med direktiven skall enheten placeras i ett skyddat
hölje och ingången skall kopplas med en skyddad
kabel. Om EMC direktiven inte efterföljs, upphör
anpassningen att gälla.
Om enheten används för andra ändamål än avsett, om
den kopplas in på fel sätt eller inte repareras av aukto-
riserad personal upphör alla service anspråk.
Om modulen används på annat sätt än som avses
upphör alla garantier att gälla. Detsamma gäller om
egna eller oauktoriserade ingrepp görs i enheten.
Konstruktion
För konstruktion av en strömkälla, rekommenderas trans-
formatorn RKTM-3010 i MONACORs sortiment. Kopplin-
gen visas i bilderna och kan se annorlunda ut om andra
delar används.
Se till att kablarna är så korta som möjligt. För inkopp-
ling av ingången IN, använd en skyddad kabel. För mut-
ning av utgången, skall STB kopplas till jord.
Varning!
Vid inkoppling av elektrolyt motstånden CL1 och CL2
se till att få rätt polaritet. Om det blir fel polaritet kan
elektrolyt motståndet explodera.
FIN
HiFi Päätevahvistin-moduli
Käyttötarkoitus
IPA-20-päätevahvistinmoduli sopii pienitehoisen HiFi-
vahvistimen rakentamiseen. Moduli tarvitsee 8 –18 V
tasajännitteen.
14,4
voltilla
15 W
/4 Ω. Tällöin virrankulutus on maksimissaan
RMS
1,7 A.
Turvallisuusohjeet
Verkkomuuntajan saa liittää 230 V~ -sähköverkkoon
vain sähköturvallisuuskeskuksen hyväksymä henkilö.
Kaikki yli 42 V jännitteiset osat tulee asentaa yli 8 mm
etäisyydelle metallikotelon osista.
Moduli on valmistettu EMC direktiivin elektromagneet-
tisesta yhteensopivuudesta 89/336/EEC mukaisesti.
Moduli tulee asentaa suojattuun koteloon ja tuloliitäntä
tehtävä suojatulla kaapelilla, jotta laite täyttää em.
direktiivin.
Jos laitetta käytetään muuhun kuin alunperin tarkoitet-
tuun käyttöön, jos sitä on käytetty ohjeiden vastaisesti,
tai jos sitä on huoltanut muu kuin hyväksytty huolto,
valmistaja tai myyjä eivät vastaa mahdollisesta vahin-
gosta.
Kun laite poistetaan lopullisesti käytöstä, vie se paikal-
liseen kierrätyskeskukseen jälkikäsittelyä varten.
Rakentaminen
Verkkolaitteen rakentamiseksi MONACOR RKTM-3010-
verkkomuuntaja ovat suositeltavia. Kytkentäkaavio on
kuvassa, mikä voi poiketa jos käytetään toisia osia.
Tee johdoista mahdollisimman lyhyitä. Käytä tulolii-
täntään suojattua kaapelia.
Huomio!
Kytkiessäsi elektrolyyttikondensaattoreita CL1 ja CL2
ole tarkka oikean polariteetin suhteen (positiivinen vs.
negatiivinen napa).
Väärinpäin kytketty elektrolyyttikondensaattori voi
räjähtää.
®
Copyright
©
by MONACOR
IPA-20
Ingen av de båda högtalar utgångarna skall kopplas till
jord (se kopplingsschema).
Om man plockar ut mer än 15 W
man arbetar med 18 V) så måste man montera en stör-
re kylfläns eller att en fläkt monteras dit.

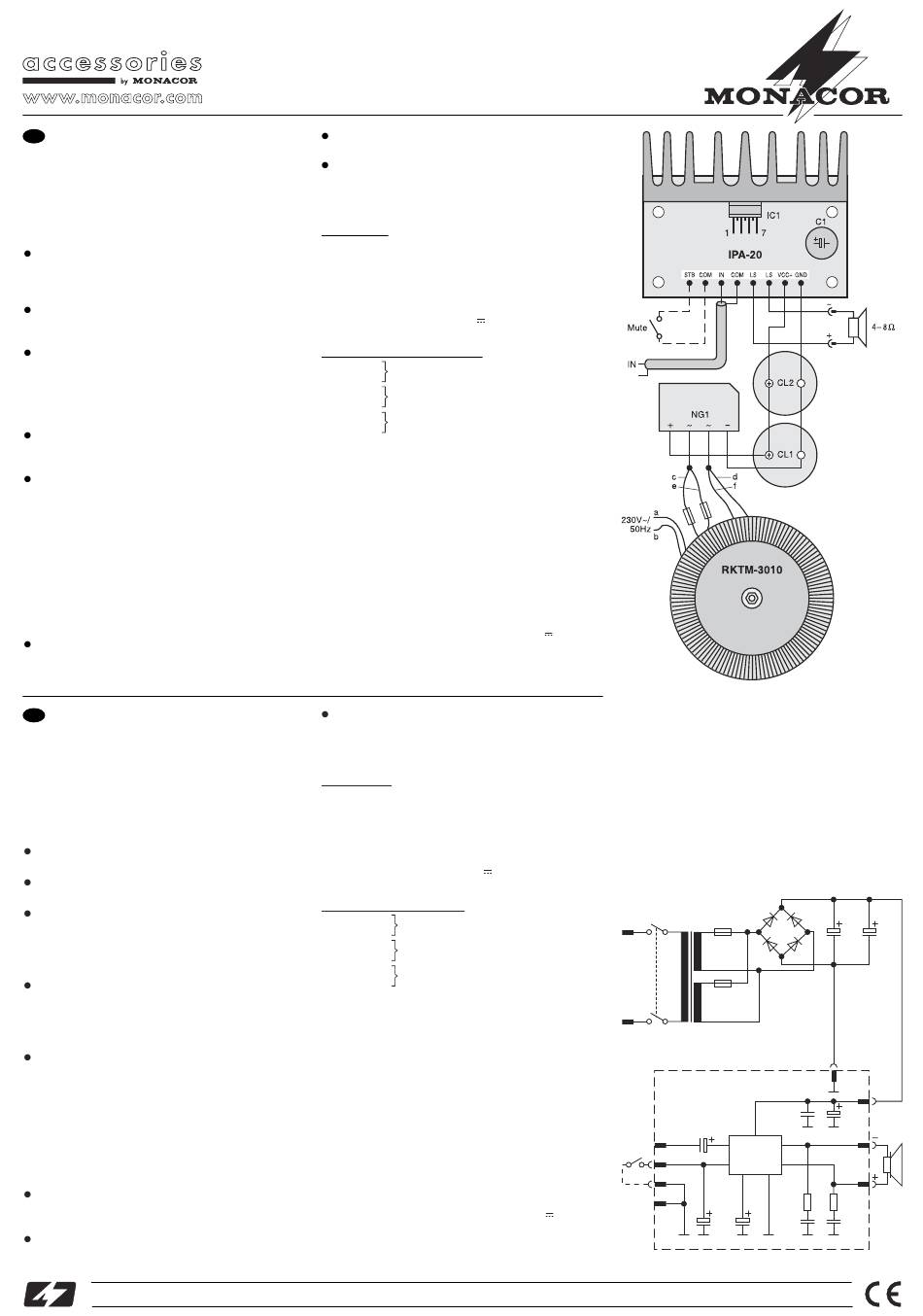

Kopplingar
Modul IPA-20
STB
Muting (jord = mute)
COM Jord, om ni kopplar in mute
IN
in singnal
COM jord för inkommande singnal
LS
högtalar utgång (+)
LS
högtalar utgång (-)
VCC+ Strömförsörjning 8–18V
GND jord för strömförsörjning
Ström transformator RKTM-3010
a
vit
b
brun
c
gu
d
orange
e
blå
f
lila
Specifikationer
Utgångs styrka RMS/muisk: . . . . . . 15 W/20 W vid 4 Ω
THD: . . . . . . . . . . . . . . . . . . . . . . . . 0,1 %/12 W
Utgångs impendans: . . . . . . . . . . . . 4–8 Ω
Ingångs impendans: . . . . . . . . . . . . 70 kΩ
Frekvens område: . . . . . . . . . . . . . . 20–20 000 Hz
Ingångsström: . . . . . . . . . . . . . . . . . 80 mV
S/N förhållande: . . . . . . . . . . . . . . . > 70 dB
Quiesent försörjning: . . . . . . . . . . . . 100 mA
Ström återgång: . . . . . . . . . . . . . . . 1,7 A max.
Operations ström: . . . . . . . . . . . . . . 8–18 V
Alla värden är mätta med en trömförsörjning på 14,4 V!
Förändringar kan ske.
Jos modulia käytetään suuremmalla lähtöteholla kuin
15 W (esim. jos käyttöjännite on 18 V), suurempi jääh-
dytysripa tai tuulettimen asennus on tarpeen.
Liitännät
Moduli IPA-20
saavutetaan
teho
STB
COM
IN
COM
LS
LS
VCC+
GND
Verkkomuuntaja RKTM-3010
a
valkoinen
b
ruskea
c
keltainen
d
oranssi
e
sininen
f
violetti
Tekniset tiedot
Lähtöteho, RMS/musiikki . . . . . . . . 15 W/20 W
THD: . . . . . . . . . . . . . . . . . . . . . . . . 0,1 %/12 W
Lähtöimpedanssi: . . . . . . . . . . . . . . 4–8 Ω
Tuloimpedanssi: . . . . . . . . . . . . . . . 70 kΩ
Taajuusalue: . . . . . . . . . . . . . . . . . . 20–20 000 Hz
Tulojännite täydellä teholla: . . . . . . . 80 mV
Signaali-kohinasuhde: . . . . . . . . . . . > 70 dB
Lepovirta: . . . . . . . . . . . . . . . . . . . . 100 mA
Virrankulutus: . . . . . . . . . . . . . . . . . 1,7 A maksimi
Käyttöjännite: . . . . . . . . . . . . . . . . . 8–18 V
Kaikki arvot ovat mitattu 14,4 V käyttöjännitteellä.
Muutosoikeus pidätetään.
®
International GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 03.4240
från modulen (om
RMS
primär spänning 230 V~
1:a sekundär 10 V~
2:a sekundär 10 V~
12W/16 W vid 8 Ω
vaiennus (lähtö hiljaa kun liitetty maahan)
maa, jos tarpeen vaiennusta varten
signaalitulo
signaalitulon maa
kaiutinlähtö (+)
kaiutinlähtö (-)
Käyttöjännite 8–18 V
käyttöjännitteen maa
230 V~ ensiökäämi
ensimmäinen toisiokäämi 10 V~
toinen toisiokäämi 10 V~
neljällä ohmilla
12 W/16 W kah-
deksalla ohmilla
NG1
B80C5000
RKTM-3010
+
1,6 AT
~
a
c
10V~
-
d
230V~
e
1,6 AT
10V~
b
f
IPA-20
8-18 V
C2
100n
C4
6
1µ
IN
3
7
Mute
IC1
STB
2
TDA 7240A
5
COM
1
4
COM
R1
2R21
C3
C5
C6
220n
22µ
22µ
®
~
CL1
CL2
4700µ
4700µ
GND
VCC+
C1
220µ
LS
LS
R2
2R21
C7
220n
