Monacor IPA-20 Bedienungsanleitung

®
D A CH HiFi-Endstufen-Baustein
Verwendungsmöglichkeiten
Der Baustein IPA-20 ist für den Aufbau eines HiFi-Ver-
stärkers kleiner Leistung konzipiert. Zum Betrieb wird
eine Gleichspannung von 8-18 V benötigt. Für eine
Sinusausgangsleistung von 15 W/4 Ω sind 14,4 V erfor-
derlich. Die Stromaufnahme beträgt hierbei max. 1,7 A.
Sicherheitshinweise
Der Anschluss eines Netztransformators an die 230-V-
Netzspannung muss fachgemäß entsprechend den
VDE-Vorschriften bzw. den landesbezogenen Sicher-
heitsvorschriften ausgeführt werden.
Alle Teile, an denen nichtisoliert eine Spannung von
mehr als 42 V anliegt, müssen einen Abstand von min-
destens 8 mm zu einem Metallgehäuse haben.
Der Baustein ist nach der EMV-Richtlinie 89/336/EWG
aufgebaut (EMV = Elektromagnetische Verträglichkeit).
Damit der Baustein auch im Betrieb diese Richtlinie
erfüllt, muss er in ein abgeschirmtes Gehäuse einge-
setzt und der Eingang über eine abgeschirmte Leitung
angeschlossen werden. Wird die EMV-Richtlinie nicht
eingehalten, erlischt die Konformitätserklärung.
Wird der Baustein zweckentfremdet, falsch angeschlos-
sen oder nicht fachgerecht repariert, kann für eventuel-
le Schäden keine Haftung übernommen werden.
Soll der Baustein endgültig aus dem Betrieb genom-
men werden, übergeben Sie ihn zur Entsorgung einem
örtlichen Recyclingbetrieb.
Aufbau
Für den Aufbau eines Netzteils wird aus dem
MONACOR-Programm der Transformator RKTM-3010

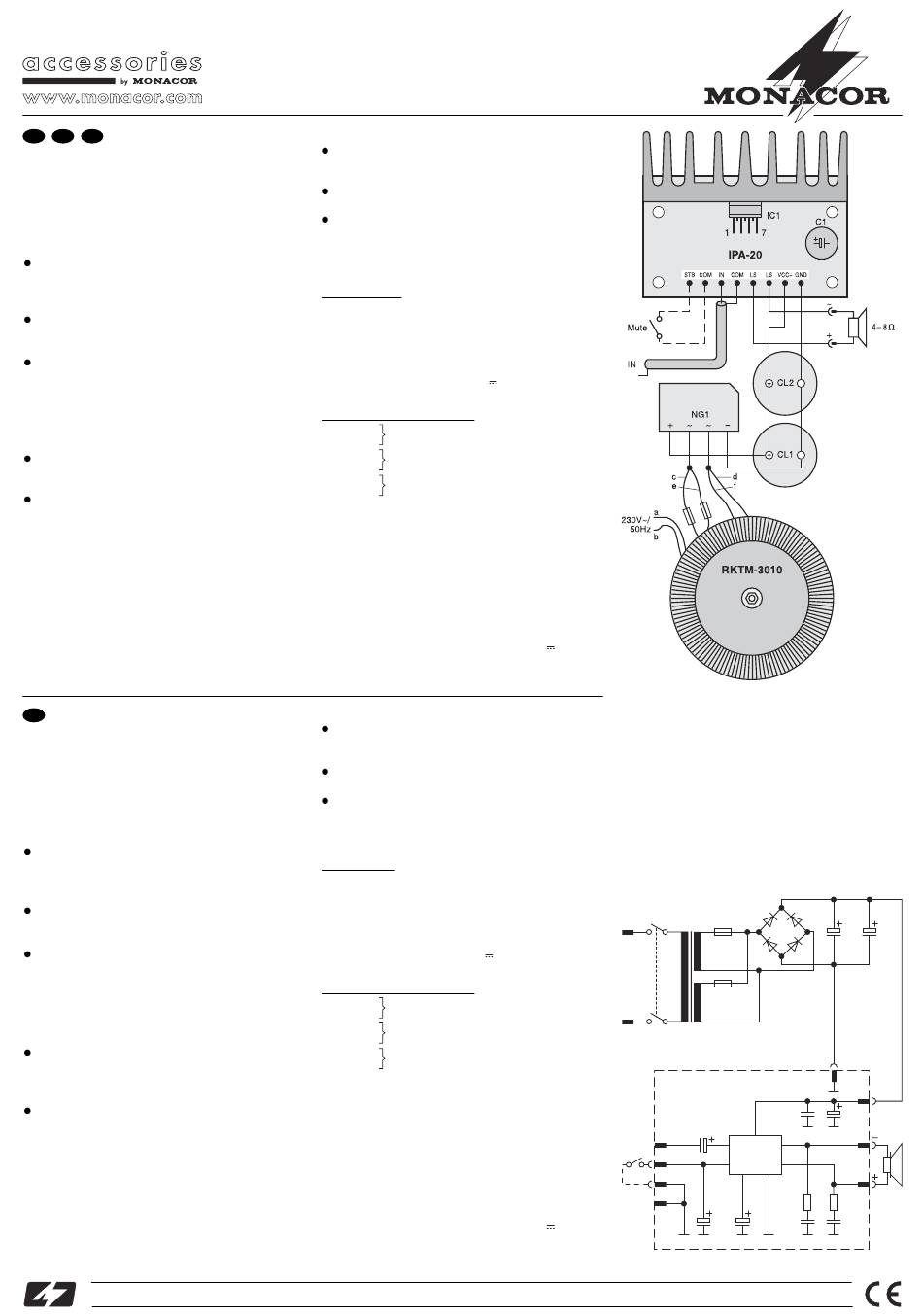

vorgeschlagen. Die Verdrahtung ist in den Abbildungen
dargestellt und kann bei der Verwendung anderer Bau-
elemente abweichen.
Bei der gesamten Verdrahtung ist auf möglichst kurze
Verbindungen zu achten. Für den Anschluss des Ein-
gangs IN eine abgeschirmte Leitung verwenden. Soll der
Ausgang stumm geschaltet werden, muss der Anschluß
STB an Masse gelegt werden.
GB HiFi Power Amplifier Module
Applications
The module IPA-20 is suitable to build a HiFi amplifier of
small power. A DC voltage of 8-18 V is required for the
operation. For an output power of 15 W
are necessary. In this case the current consumption is
max. 1.7 A.
Safety Notes
The connection of a mains transformer to the 230 V~
mains voltage must be carried out by authorized person-
nel according to the German VDE directives resp. accord-
ing to the safety regulations of the respective country.
All parts which carry a voltage of more than 42 V with-
out being insulated must have a distance of at least
8 mm to a metal housing.
The module has been constructed according to the
EMC directive 89/336/EEC (EMC = electromagnetic
compatibility). To conform to this directive also while in
operation, the module must be placed in a shielded
housing and the input must be connected via a shield-
ed cable. If the EMC directive is not complied with, the
declaration of conformity does no longer apply.
If the module is used for purposes other than originally
intended, if it is connected in the wrong way or not
repaired by authorized skilled personnel, no liability can
be taken over for possible damage.
If the module is to be put out of operation definitively,
bring it to a local recycling plant for disposal.
Construction
For the construction of a power supply unit the transfor-
mer RKTM-3010 of the MONACOR programme is
recommended. The wiring is shown in the figures and
may be different if other parts are used.
Take care that the complete wiring is as short as pos-
sible. For the connection of the input IN use a shielded
cable. For muting the output, STB must be connected to
ground.
®
Copyright © by MONACOR
IPA-20
Achtung!
Beim Anschluss der Elkos CL1 und CL2 sorgfältig auf
die richtige Polung achten. Falsch gepolte Elkos kön-
nen explodieren.
Keiner der beiden Lautsprecherausgänge darf mit
Masse verbunden werden (Brückenschaltung).
Wird dem Baustein eine höhere Leistung als 15 W Sinus
entnommen (z. B. bei einer Betriebsspannung von
18 V), muss ein größerer Kühlkörper oder zusätzlich
ein Lüfter verwendet werden.
Anschlüsse
Baustein IPA-20
STB Stummschaltung (Masse = stumm)
COM Masse, ggf. für die Stummschaltung
IN Signaleingang
COM Masse für den Signaleingang
LS Lautsprecherausgang (+)
LS Lautsprecherausgang (-)
VCC+ Betriebsspannung 8-18 V
GND Masse für die Betriebsspannung
Netztransformator RKTM-3010
a weiß
Primärwicklung 230 V~
b braun
c gelb
1. Sekundärwicklung 10 V~
d orange
e blau
2. Sekundärwicklung 10 V~
f violett
Technische Daten
Ausgangsleistung Sinus / Musik: . . . 15 W/20 W an 4 Ω,
Klirrfaktor: . . . . . . . . . . . . . . . . . . . . 0,1 %/12 W
Ausgangsimpedanz: . . . . . . . . . . . . 4-8 Ω
Eingangsimpedanz: . . . . . . . . . . . . . 70 kΩ
Frequenzbereich: . . . . . . . . . . . . . . 20-20 000 Hz
Eingangsspannung f. Vollaussteuerung:
Störabstand: . . . . . . . . . . . . . . . . . . > 70 dB
Ruhestrom: . . . . . . . . . . . . . . . . . . . 100 mA
Stromverbrauch: . . . . . . . . . . . . . . . 1,7 A max.
Betriebsspannung: . . . . . . . . . . . . . 8-18 V
Alle Werte sind bei einer Betriebsspannung von 14,4 V
gemessen!
Attention!
While connecting the electrolytic capacitors CL1 and
CL2 carefully watch the correct polarity. In case of
wrong polarity the electrolytic capacitors may explode.
None of both speaker output terminals must be
/4 Ω, 14.4 V connected to ground (bridge circuit).
RMS
If a higher power than 15 W
ule (e. g. in case of 18 V operating voltage), a greater
heat sink or an additional fan must be used.
Connections
Module IPA-20
STB muting (ground = mute)
COM ground, if necessary for muting
IN signal input
COM ground for the signal input
LS speaker output (+)
LS speaker output (-)
VCC+ operating voltage 8-18 V
GND ground for the operating voltage
Mains transformer RKTM-3010
a white
primary winding 230 V~
b brown
c yellow
1st secondary winding 10 V~
d orange
e blue
2nd secondary winding 10 V~
f violet
Specifications
Output power rms/music: . . . . . . . . 15 W/20 W at 4 Ω
THD: . . . . . . . . . . . . . . . . . . . . . . . . 0.1%/12 W
Output impedance: . . . . . . . . . . . . . 4-8 Ω
Input impedance: . . . . . . . . . . . . . . 70 kΩ
Frequency range: . . . . . . . . . . . . . . 20-20 000 Hz
Input voltage for rated power: . . . . . 80 mV
S/N ratio: . . . . . . . . . . . . . . . . . . . . > 70 dB
Quiescent current: . . . . . . . . . . . . . . 100 mA
Current consumption: . . . . . . . . . . . 1.7 A max.
Operating voltage: . . . . . . . . . . . . . . 8-18 V
All values are measured with an operating voltage
of 14.4 V!
® International GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 03.4240
12 W/16 W an 8 Ω
80 mV
Änderungen vorbehalten.
is taken from the mod-
RMS
230V~
12 W/16 W at 8 Ω
Mute
Subject to change.
NG1
B80C5000
RKTM-3010
+
1,6 AT
~ ~
a c
10V~
-
d
e
1,6 AT
10V~
b f
IPA-20
GND
8-18 V
C2
100n
C4
6
1µ
IN
3 7
IC1
STB
2 TDA 7240A 5
COM
1 4
COM
R1
2R21
C3
C5 C6
220n
22µ 22µ
11.01.02
®
CL1 CL2
4700µ 4700µ
VCC+
C1
220µ
LS
LS
R2
2R21
C7
220n
